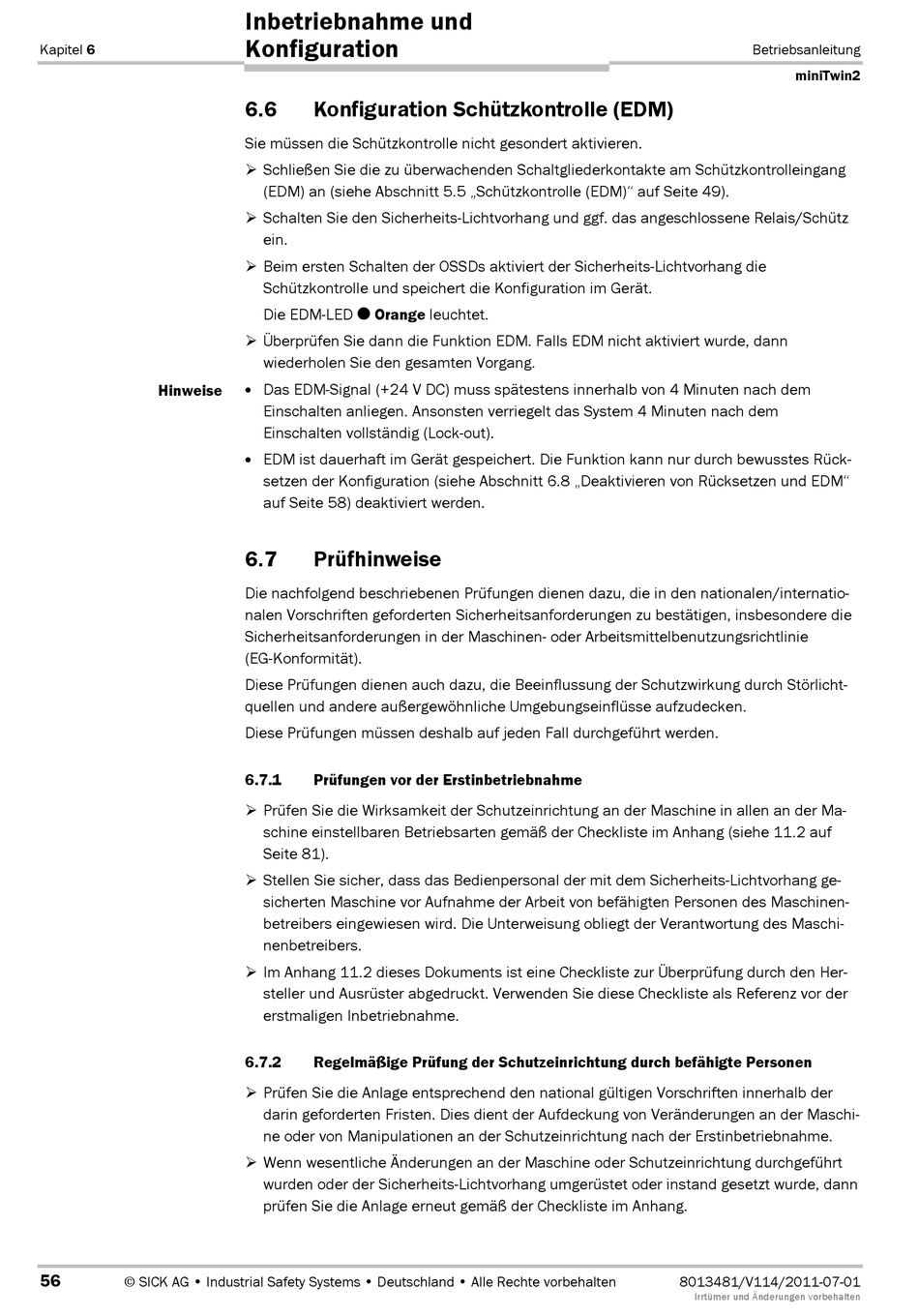

Inbetriebnahme und
Konfiguration
6.6 Konfiguration Schützkontrolle (EDM)
Sie müssen die Schützkontrolle nicht gesondert aktivieren.
Schließen Sie die zu überwachenden Schaltgliederkontakte am Schützkontrolleingang
(EDM) an (siehe Abschnitt 5.5 „Schützkontrolle (EDM)" auf Seite 49).
Schalten Sie den Sicherheits-Lichtvorhang und ggf. das angeschlossene Relais/Schütz
ein.
Beim ersten Schalten der OSSDs aktiviert der Sicherheits-Lichtvorhang die
Schützkontrolle und speichert die Konfiguration im Gerät.
Die EDM-LED Orange leuchtet.
Überprüfen Sie dann die Funktion EDM. Falls EDM nicht aktiviert wurde, dann
wiederholen Sie den gesamten Vorgang.
Das EDM-Signal (+24 V DC) muss spätestens innerhalb von 4 Minuten nach dem
Einschalten anliegen. Ansonsten verriegelt das System 4 Minuten nach dem
Einschalten vollständig (LockKout).
EDM ist dauerhaft im Gerät gespeichert. Die Funktion kann nur durch bewusstes Rück-
setzen der Konfiguration (siehe Abschnitt 6.8 „Deaktivieren von Rücksetzen und EDM"
auf Seite 58) deaktiviert werden.
6.7 Prüfhinweise
Die nachfolgend beschriebenen Prüfungen dienen dazu, die in den nationalen/internatio-
nalen Vorschriften geforderten Sicherheitsanforderungen zu bestätigen, insbesondere die
Sicherheitsanforderungen in der Maschinen- oder Arbeitsmittelbenutzungsrichtlinie
(EGKKonformität).
Diese Prüfungen dienen auch dazu, die Beeinflussung der Schutzwirkung durch Störlicht-
quellen und andere außergewöhnliche Umgebungseinflüsse aufzudecken.
Diese Prüfungen müssen deshalb auf jeden Fall durchgeführt werden.
6.7.1 Prüfungen vor der Erstinbetriebnahme
Prüfen Sie die Wirksamkeit der Schutzeinrichtung an der Maschine in allen an der Ma-
schine einstellbaren Betriebsarten gemäß der Checkliste im Anhang (siehe 11.2 auf
Seite 81).
Stellen Sie sicher, dass das Bedienpersonal der mit dem Sicherheits-Lichtvorhang ge-
sicherten Maschine vor Aufnahme der Arbeit von befähigten Personen des Maschinen-
betreibers eingewiesen wird. Die Unterweisung obliegt der Verantwortung des Maschi-
nenbetreibers.
Im Anhang 11.2 dieses Dokuments ist eine Checkliste zur Überprüfung durch den Her-
steller und Ausrüster abgedruckt. Verwenden Sie diese Checkliste als Referenz vor der
erstmaligen Inbetriebnahme.
6.7.2 Regelmäßige Prüfung der Schutzeinrichtung durch befähigte Personen
Prüfen Sie die Anlage entsprechend den national gültigen Vorschriften innerhalb der
darin geforderten Fristen. Dies dient der Aufdeckung von Veränderungen an der Maschi-
ne oder von Manipulationen an der Schutzeinrichtung nach der Erstinbetriebnahme.
Wenn wesentliche Änderungen an der Maschine oder Schutzeinrichtung durchgeführt
wurden oder der Sicherheits-Lichtvorhang umgerüstet oder instand gesetzt wurde, dann
prüfen Sie die Anlage erneut gemäß der Checkliste im Anhang.
