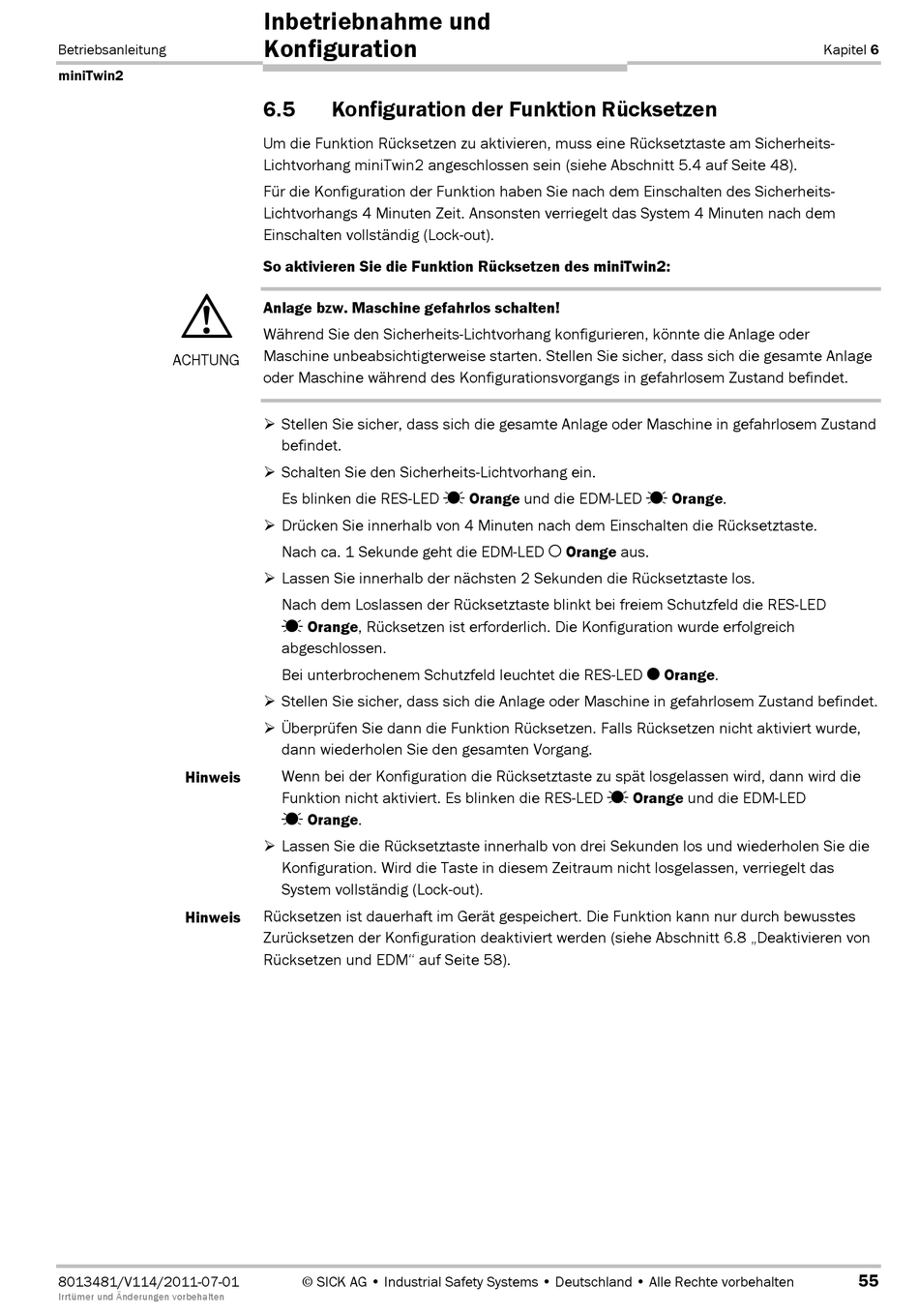

6.5 Konfiguration der Funktion Rücksetzen
Um die Funktion Rücksetzen zu aktivieren, muss eine Rücksetztaste am Sicherheits-
Lichtvorhang miniTwin2 angeschlossen sein (siehe Abschnitt 5.4 auf Seite 48).
Für die Konfiguration der Funktion haben Sie nach dem Einschalten des Sicherheits-
Lichtvorhangs 4 Minuten Zeit. Ansonsten verriegelt das System 4 Minuten nach dem
Einschalten vollständig (LockKout).
So aktivieren Sie die Funktion Rücksetzen des miniTwin2:
Anlage bzw. Maschine gefahrlos schalten!
Während Sie den Sicherheits-Lichtvorhang konfigurieren, könnte die Anlage oder
Maschine unbeabsichtigterweise starten. Stellen Sie sicher, dass sich die gesamte Anlage
oder Maschine während des Konfigurationsvorgangs in gefahrlosem Zustand befindet.
Stellen Sie sicher, dass sich die gesamte Anlage oder Maschine in gefahrlosem Zustand
befindet.
Schalten Sie den Sicherheits-Lichtvorhang ein.
Es blinken die RES-LED
Drücken Sie innerhalb von 4 Minuten nach dem Einschalten die Rücksetztaste.
Nach ca. 1 Sekunde geht die EDM-LED
Lassen Sie innerhalb der nächsten 2 Sekunden die Rücksetztaste los.
Nach dem Loslassen der Rücksetztaste blinkt bei freiem Schutzfeld die RES-LED
Orange, Rücksetzen ist erforderlich. Die Konfiguration wurde erfolgreich
abgeschlossen.
Bei unterbrochenem Schutzfeld leuchtet die RES-LED
Stellen Sie sicher, dass sich die Anlage oder Maschine in gefahrlosem Zustand befindet.
Überprüfen Sie dann die Funktion Rücksetzen. Falls Rücksetzen nicht aktiviert wurde,
dann wiederholen Sie den gesamten Vorgang.
Wenn bei der Konfiguration die Rücksetztaste zu spät losgelassen wird, dann wird die
Funktion nicht aktiviert. Es blinken die RES-LED
Orange.
Lassen Sie die Rücksetztaste innerhalb von drei Sekunden los und wiederholen Sie die
Konfiguration. Wird die Taste in diesem Zeitraum nicht losgelassen, verriegelt das
System vollständig (LockKout).
Rücksetzen ist dauerhaft im Gerät gespeichert. Die Funktion kann nur durch bewusstes
Zurücksetzen der Konfiguration deaktiviert werden (siehe Abschnitt 6.8 „Deaktivieren von
Rücksetzen und EDM" auf Seite 58).
