Kapitel 4
Hinweis

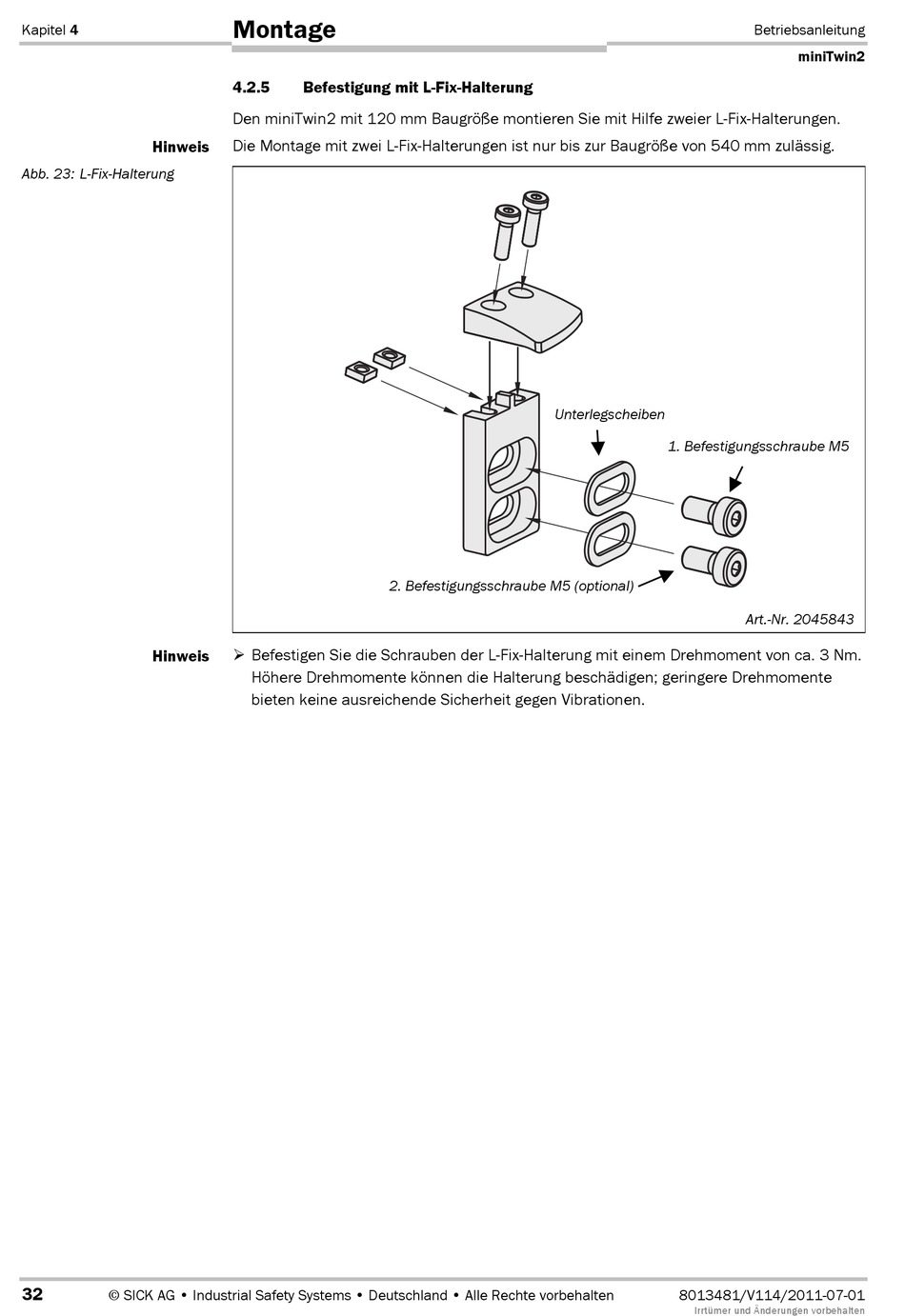

Abb. 23: LGFix-Halterung
Hinweis
32
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
4.2.5

Befestigung mit L-Fix-Halterung

Den miniTwin2 mit 120 mm Baugröße montieren Sie mit Hilfe zweier LKFix-Halterungen.
Die Montage mit zwei L-Fix-Halterungen ist nur bis zur Baugröße von 540 mm zulässig.
2. Befestigungsschraube M5 (optional)
Befestigen Sie die Schrauben der LKFix-Halterung mit einem Drehmoment von ca. 3 Nm.
Höhere Drehmomente können die Halterung beschädigen; geringere Drehmomente
bieten keine ausreichende Sicherheit gegen Vibrationen.
Unterlegscheiben
1. Befestigungsschraube M5
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Betriebsanleitung
miniTwin2
Art.-Nr. 2045843
