Kaskadierung; Tab. 7: Systemstecker Für Kaskadierte Systeme; Abb. 36: Geräteanschluss Und Systemstecker Mit Systemanschluss Und - SICK miniTwin2 Betriebsanleitung

Betriebsanleitung
miniTwin2

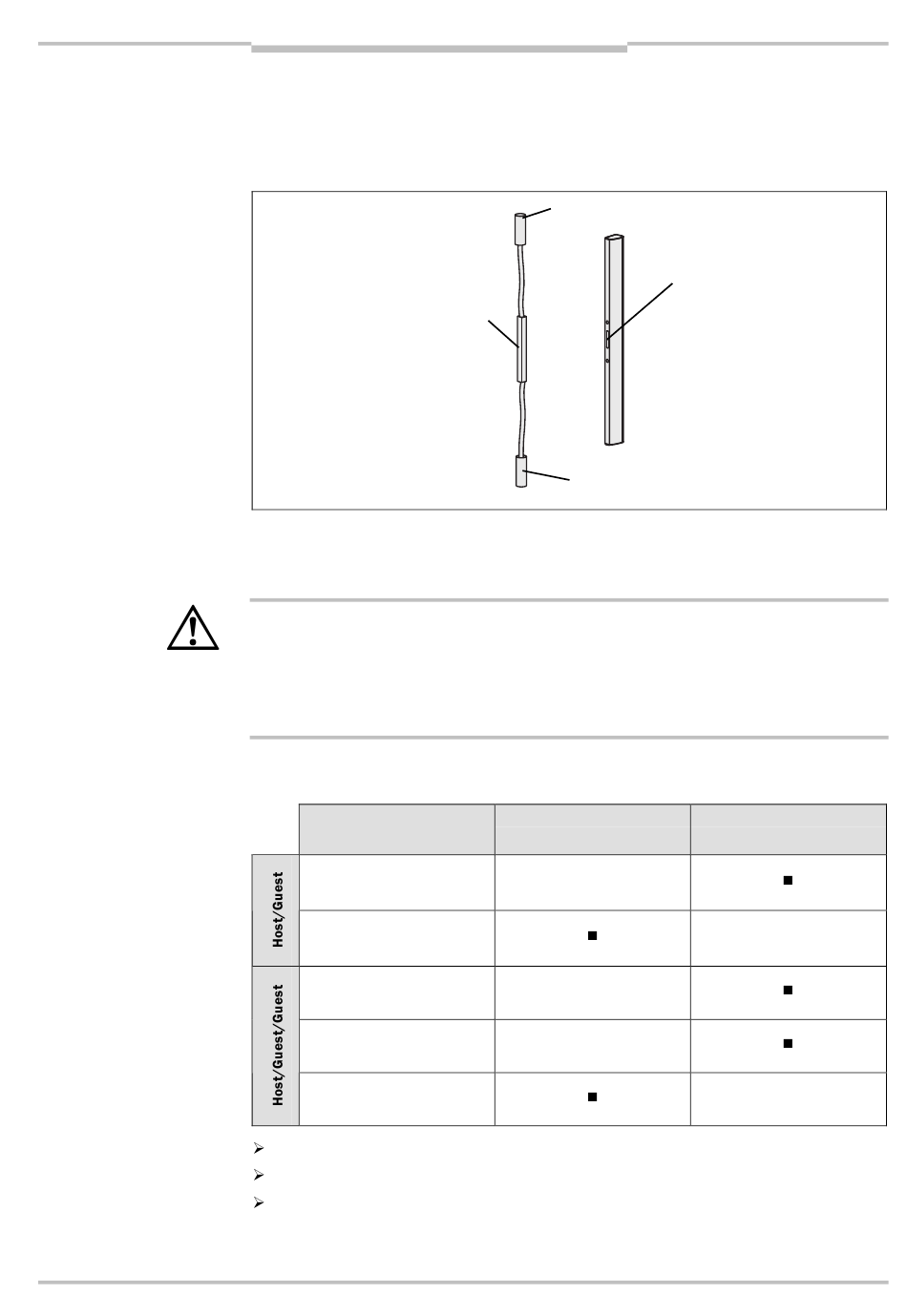

Abb. 36: Geräteanschluss
und Systemstecker mit
Systemanschluss und
Erweiterungsanschluss
ACHTUNG
Tab. 7: Systemstecker für
kaskadierte Systeme
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Elektroinstallation
5.2

Kaskadierung

Maximal drei miniTwin2 können zu einem kaskadierten System verbunden werden. Für
kaskadierte Systeme steht ein Systemstecker mit einem Systemanschluss M12 × 4 + FE
(Stecker) und einem Erweiterungsanschluss M12 × 4 + FE (Dose) zur Verfügung.
Systemstecker
Ein kaskadiertes System mit mehreren Sicherheits-Lichtvorhängen miniTwin2 wird allein
durch die Auswahl der Systemstecker (Standalone oder Kaskade) und deren Verkabelung
konfiguriert. Es sind keine weiteren Maßnahmen notwendig.
Verwenden Sie möglichst kurze Leitungen zwischen den Geräten eines kaskadierten
Systems!
Die Leitungslänge zwischen zwei kaskadierten Systemen darf maximal 3 m betragen.
Schützen Sie das kaskadierte System gegen Manipulation durch eine optimierte
Leitungslänge oder durch eine Leitungsführung unter einer Abdeckung.
Tab. 7 zeigt, welche Systemstecker für welchen Gerätetyp in einem kaskadierten System
notwendig sind.
Gerätetyp
Host
Guest 1
Host
Guest 1
Guest 2
Befestigen Sie die Schrauben der Systemstecker mit einem Drehmoment von 1 Nm.
Verbinden Sie die Erweiterungsanschlüsse mit den Systemanschlüssen.
Schließen Sie das kaskadierte System am Systemanschluss der Twin-Sticks an, die als
Hosts verwendet werden.
