Kapitel 4
Abb. 17: Applikationsbeispiel
Montage mit OGFix-Halterung
Abb. 18: OGFix-Halterung
28
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
4.2.3

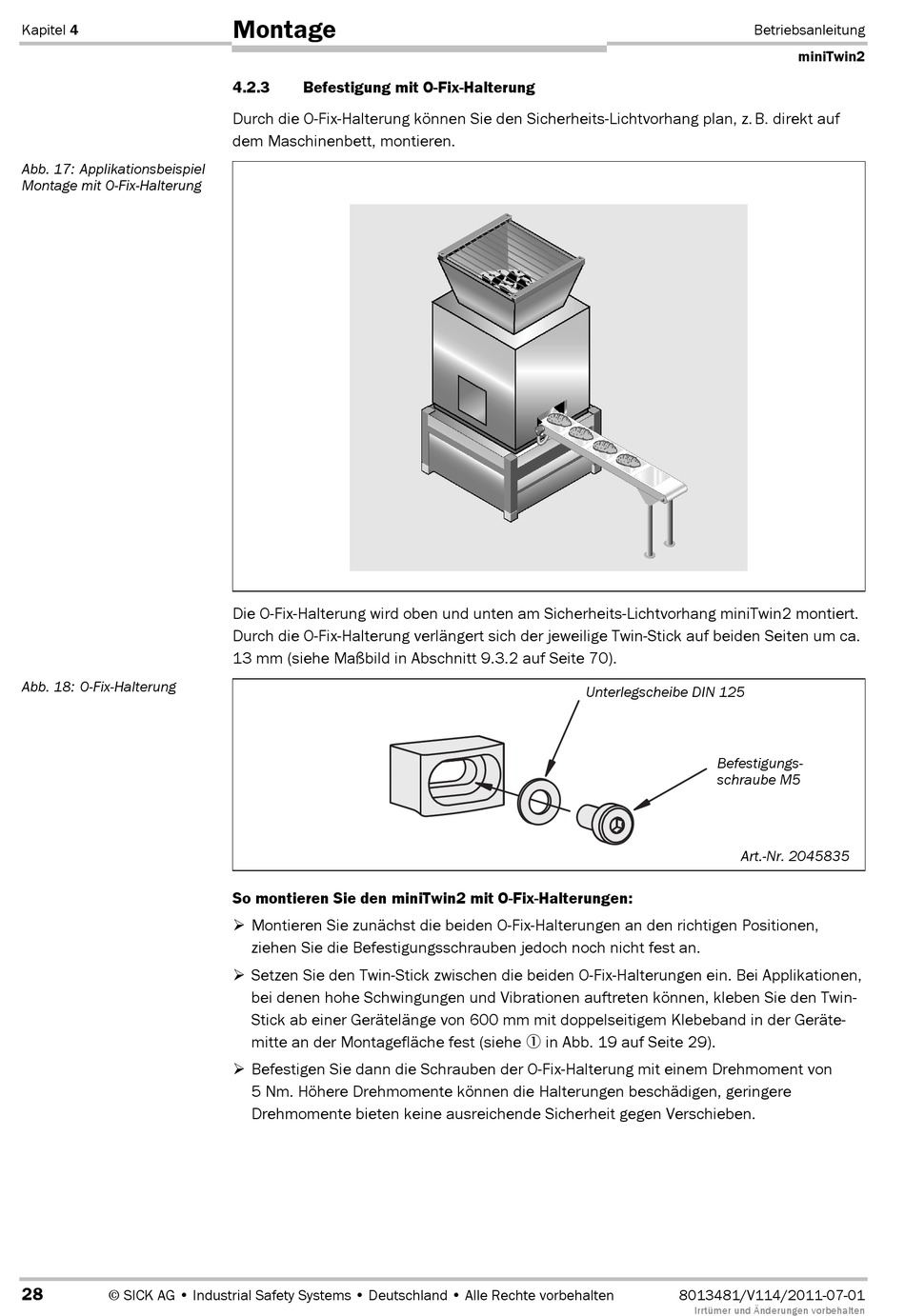

Befestigung mit O-Fix-Halterung

Durch die OKFix-Halterung können Sie den Sicherheits-Lichtvorhang plan, z. B. direkt auf
dem Maschinenbett, montieren.
Die OKFix-Halterung wird oben und unten am Sicherheits-Lichtvorhang miniTwin2 montiert.
Durch die OKFix-Halterung verlängert sich der jeweilige Twin-Stick auf beiden Seiten um ca.
13 mm (siehe Maßbild in Abschnitt 9.3.2 auf Seite 70).
So montieren Sie den miniTwin2 mit OHFix-Halterungen:
Montieren Sie zunächst die beiden OKFix-Halterungen an den richtigen Positionen,
ziehen Sie die Befestigungsschrauben jedoch noch nicht fest an.
Setzen Sie den Twin-Stick zwischen die beiden OKFix-Halterungen ein. Bei Applikationen,
bei denen hohe Schwingungen und Vibrationen auftreten können, kleben Sie den Twin-
Stick ab einer Gerätelänge von 600 mm mit doppelseitigem Klebeband in der Geräte-
mitte an der Montagefläche fest (siehe
Befestigen Sie dann die Schrauben der OKFix-Halterung mit einem Drehmoment von
5 Nm. Höhere Drehmomente können die Halterungen beschädigen, geringere
Drehmomente bieten keine ausreichende Sicherheit gegen Verschieben.
Unterlegscheibe DIN 125
in Abb. 19 auf Seite 29).
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Betriebsanleitung
miniTwin2
Befestigungs-
schraube M5
Art.-Nr. 2045835
