Betriebsanleitung
miniTwin2

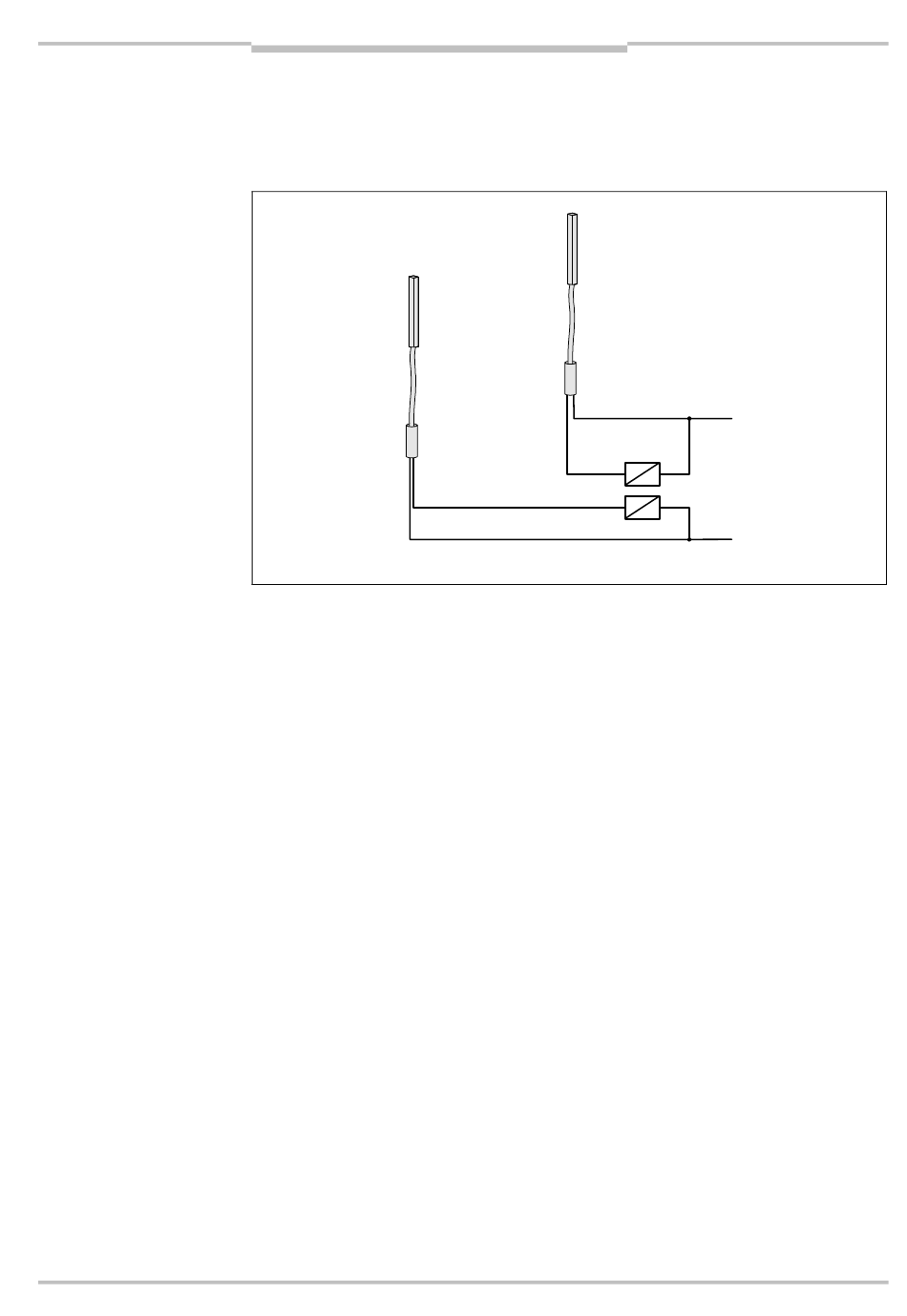

Abb. 38: Anschluss der Multi-
funktionsanschlüsse im
Schutzbetrieb ohne
Rücksetzen und ohne EDM
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Elektroinstallation
5.3 Schutzbetrieb ohne Rücksetzen und/oder ohne EDM
Wenn Sie den Sicherheits-Lichtvorhang miniTwin2 im Schutzbetrieb ohne Rücksetzen
und/oder ohne EDM konfigurieren, müssen Sie den entsprechenden Multifunktions-
anschluss bzw. beide Multifunktionsanschlüsse auf 0 V legen.
Pin 2 Pin 4
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Pin 4 Pin 2
K1
K2
Kapitel 5
0 V DC
0 V DC
47
