Betriebsanleitung
miniTwin2
9

Technische Daten

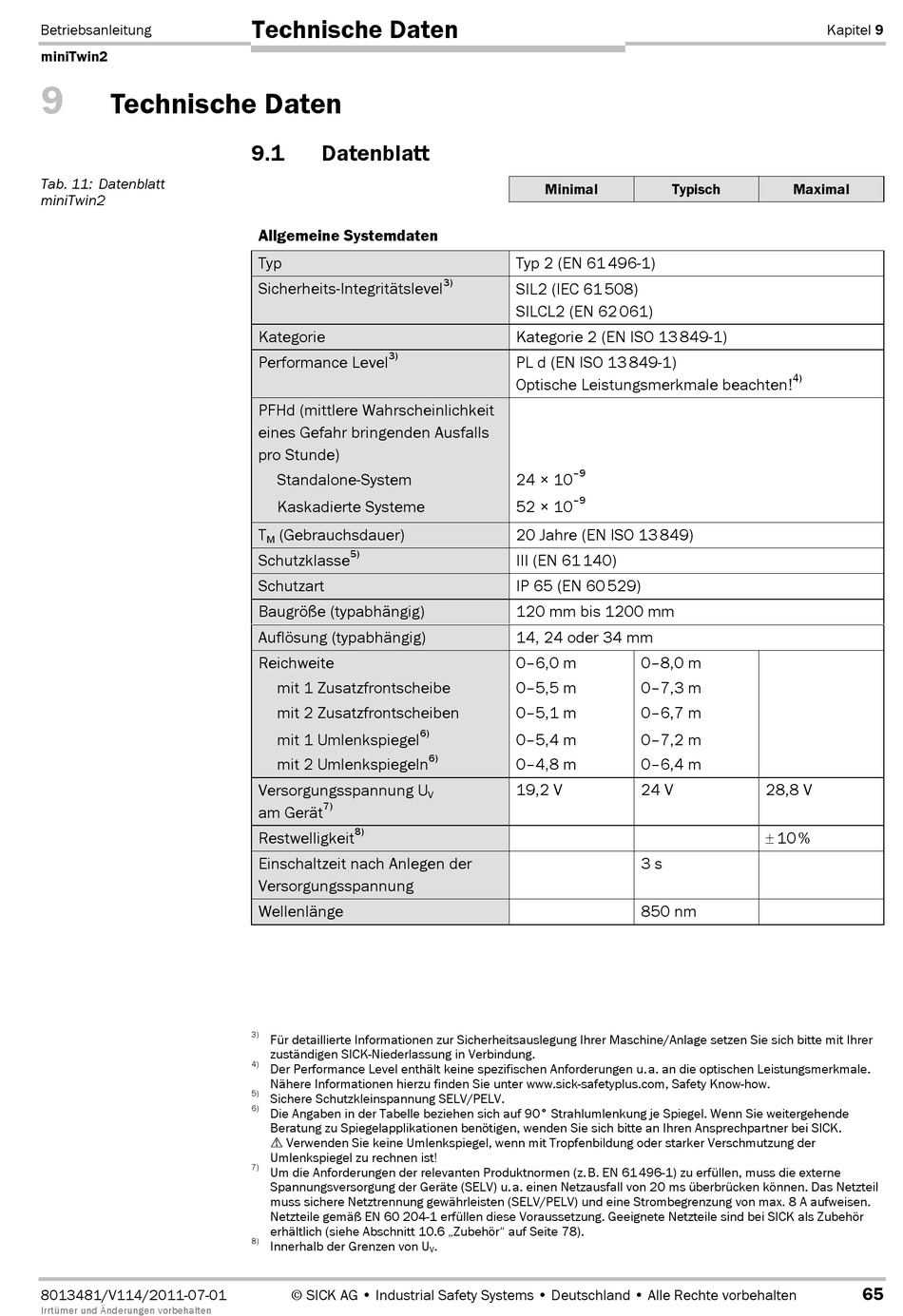

Tab. 11: Datenblatt
miniTwin2
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Technische Daten
9.1

Datenblatt

Allgemeine Systemdaten
Typ
Sicherheits-Integritätslevel
Kategorie
3)
Performance Level
PFHd (mittlere Wahrscheinlichkeit
eines Gefahr bringenden Ausfalls
pro Stunde)
Standalone-System
Kaskadierte Systeme
T (Gebrauchsdauer)
M
5)
Schutzklasse
Schutzart
Baugröße (typabhängig)
Auflösung (typabhängig)
Reichweite
mit 1 Zusatzfrontscheibe
mit 2 Zusatzfrontscheiben
6)
mit 1 Umlenkspiegel
mit 2 Umlenkspiegeln
Versorgungsspannung U
7)
am Gerät
8)
Restwelligkeit
Einschaltzeit nach Anlegen der
Versorgungsspannung
Wellenlänge
3)
Für detaillierte Informationen zur Sicherheitsauslegung Ihrer Maschine/Anlage setzen Sie sich bitte mit Ihrer
zuständigen SICK-Niederlassung in Verbindung.
4)
Der Performance Level enthält keine spezifischen Anforderungen u. a. an die optischen Leistungsmerkmale.
Nähere Informationen hierzu finden Sie unter www.sick-safetyplus.com, Safety Know-how.
5)
Sichere Schutzkleinspannung SELV/PELV.
6)
Die Angaben in der Tabelle beziehen sich auf 90° Strahlumlenkung je Spiegel. Wenn Sie weitergehende
Beratung zu Spiegelapplikationen benötigen, wenden Sie sich bitte an Ihren Ansprechpartner bei SICK.
Verwenden Sie keine Umlenkspiegel, wenn mit Tropfenbildung oder starker Verschmutzung der
Umlenkspiegel zu rechnen ist!
7)
Um die Anforderungen der relevanten Produktnormen (z. B. EN 61 496K1) zu erfüllen, muss die externe
Spannungsversorgung der Geräte (SELV) u. a. einen Netzausfall von 20 ms überbrücken können. Das Netzteil
muss sichere Netztrennung gewährleisten (SELV/PELV) und eine Strombegrenzung von max. 8 A aufweisen.
Netzteile gemäß EN 60 204K1 erfüllen diese Voraussetzung. Geeignete Netzteile sind bei SICK als Zubehör
erhältlich (siehe Abschnitt 10.6 „Zubehör" auf Seite 78).
8)
Innerhalb der Grenzen von U
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Minimal
Typ 2 (EN 61 496K1)
3)
SIL2 (IEC 61 508)
SILCL2 (EN 62 061)
Kategorie 2 (EN ISO 13 849K1)
PL d (EN ISO 13 849K1)
Optische Leistungsmerkmale beachten!
–9
24 × 10
–9
52 × 10
20 Jahre (EN ISO 13 849)
III (EN 61 140)
IP 65 (EN 60 529)
120 mm bis 1200 mm
14, 24 oder 34 mm
0–6,0 m
0–5,5 m
0–5,1 m
0–5,4 m
6)
0–4,8 m
19,2 V
V
.
V
Typisch Maximal
4)
0–8,0 m
0–7,3 m
0–6,7 m
0–7,2 m
0–6,4 m
24 V 28,8 V
± 10 %
3 s
850 nm
Kapitel 9
65
