Bestelldaten

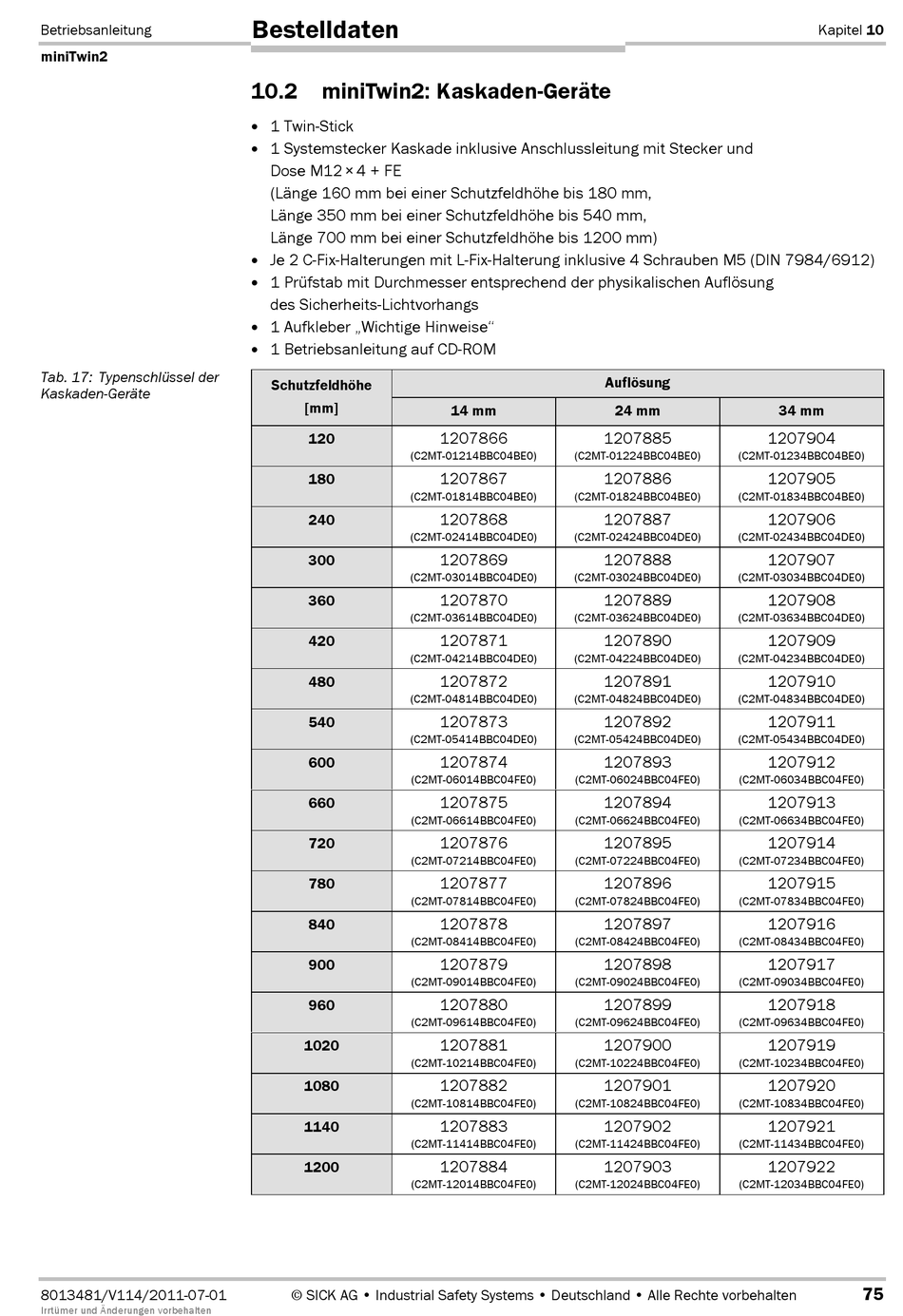

10.2 miniTwin2: Kaskaden-Geräte
1 Twin-Stick
1 Systemstecker Kaskade inklusive Anschlussleitung mit Stecker und
Dose M12 × 4 + FE
(Länge 160 mm bei einer Schutzfeldhöhe bis 180 mm,
Länge 350 mm bei einer Schutzfeldhöhe bis 540 mm,
Länge 700 mm bei einer Schutzfeldhöhe bis 1200 mm)
Je 2 CKFix-Halterungen mit LKFix-Halterung inklusive 4 Schrauben M5 (DIN 7984/6912)
1 Prüfstab mit Durchmesser entsprechend der physikalischen Auflösung
des Sicherheits-Lichtvorhangs
1 Aufkleber „Wichtige Hinweise"
1 Betriebsanleitung auf CDKROM
Schutzfeldhöhe
[mm]
120
(C2MT-01214BBC04BE0)
180
(C2MT-01814BBC04BE0)
240
(C2MT-02414BBC04DE0)
300
(C2MT-03014BBC04DE0)
360
(C2MT-03614BBC04DE0)
420
(C2MT-04214BBC04DE0)
480
(C2MT-04814BBC04DE0)
540
(C2MT-05414BBC04DE0)
600
(C2MT-06014BBC04FE0)
660
(C2MT-06614BBC04FE0)
720
(C2MT-07214BBC04FE0)
780
(C2MT-07814BBC04FE0)
840
(C2MT-08414BBC04FE0)
900
(C2MT-09014BBC04FE0)
960
(C2MT-09614BBC04FE0)
1020
(C2MT-10214BBC04FE0)
1080
(C2MT-10814BBC04FE0)
1140
(C2MT-11414BBC04FE0)
1200
(C2MT-12014BBC04FE0)
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Auflösung
14 mm
1207866 1207885
(C2MT-01224BBC04BE0)
1207867 1207886
(C2MT-01824BBC04BE0)
1207868 1207887
(C2MT-02424BBC04DE0)
1207869 1207888
(C2MT-03024BBC04DE0)
1207870 1207889
(C2MT-03624BBC04DE0)
1207871 1207890
(C2MT-04224BBC04DE0)
1207872 1207891
(C2MT-04824BBC04DE0)
1207873 1207892
(C2MT-05424BBC04DE0)
1207874 1207893
(C2MT-06024BBC04FE0)
1207875 1207894
(C2MT-06624BBC04FE0)
1207876 1207895
(C2MT-07224BBC04FE0)
1207877 1207896
(C2MT-07824BBC04FE0)
1207878 1207897
(C2MT-08424BBC04FE0)
1207879 1207898
(C2MT-09024BBC04FE0)
1207880 1207899
(C2MT-09624BBC04FE0)
1207881 1207900
(C2MT-10224BBC04FE0)
1207882 1207901
(C2MT-10824BBC04FE0)
1207883 1207902
(C2MT-11424BBC04FE0)
1207884 1207903
(C2MT-12024BBC04FE0)
24 mm 34 mm
1207904
(C2MT-01234BBC04BE0)
1207905
(C2MT-01834BBC04BE0)
1207906
(C2MT-02434BBC04DE0)
1207907
(C2MT-03034BBC04DE0)
1207908
(C2MT-03634BBC04DE0)
1207909
(C2MT-04234BBC04DE0)
1207910
(C2MT-04834BBC04DE0)
1207911
(C2MT-05434BBC04DE0)
1207912
(C2MT-06034BBC04FE0)
1207913
(C2MT-06634BBC04FE0)
1207914
(C2MT-07234BBC04FE0)
1207915
(C2MT-07834BBC04FE0)
1207916
(C2MT-08434BBC04FE0)
1207917
(C2MT-09034BBC04FE0)
1207918
(C2MT-09634BBC04FE0)
1207919
(C2MT-10234BBC04FE0)
1207920
(C2MT-10834BBC04FE0)
1207921
(C2MT-11434BBC04FE0)
1207922
(C2MT-12034BBC04FE0)
