Betriebsanleitung
miniTwin2

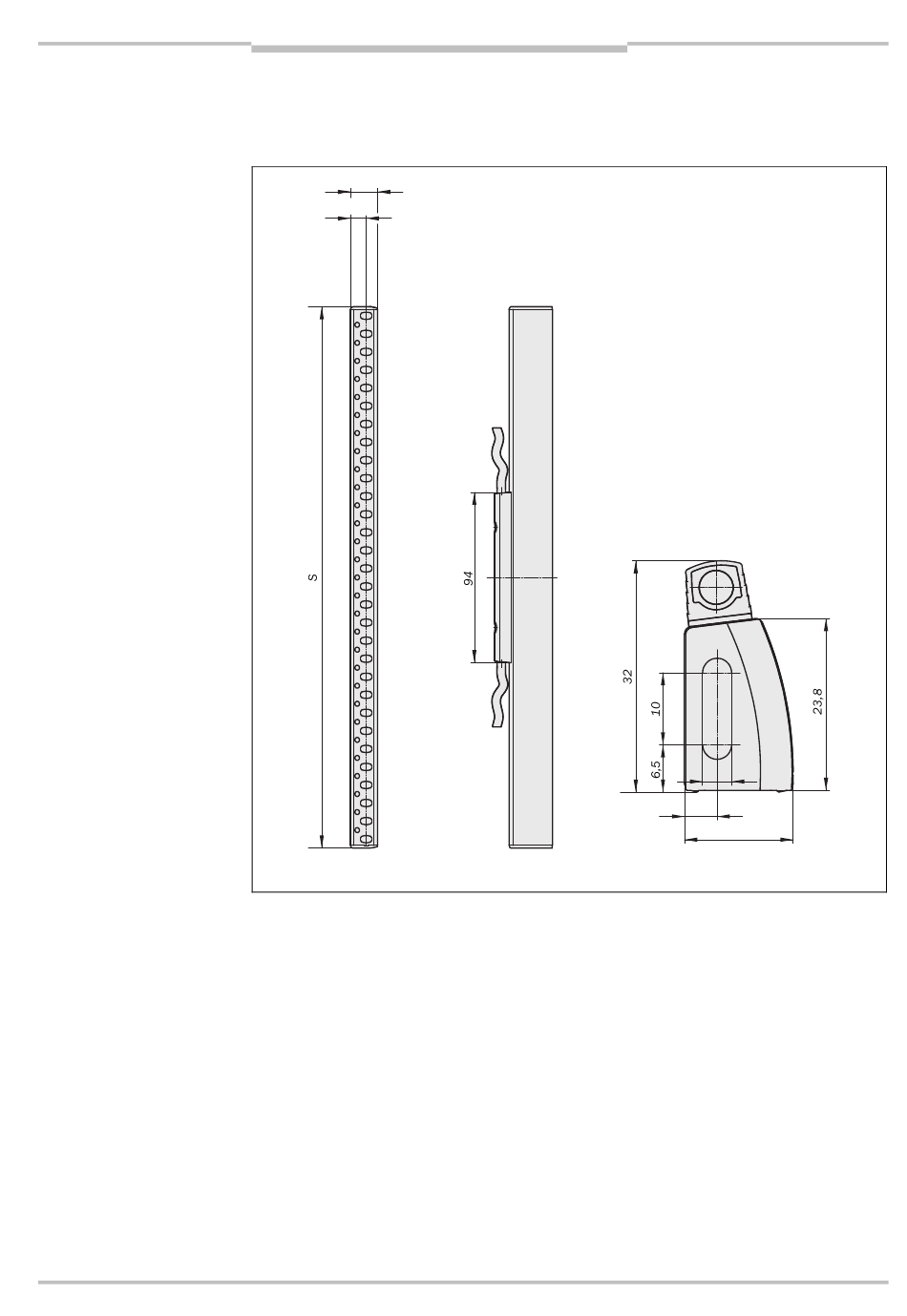

Abb. 48: Maßbild miniTwin2
(mm)
Hinweis
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Technische Daten
9.3
Maßbilder
9.3.1
miniTwin2
15
8,7
Die Schutzfeldhöhe S entspricht der Baugröße des Sicherheits-Lichtvorhangs (siehe
Tab. 16, Tab. 17 und Tab. 18 ab Seite 74).
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 9
4
4,5
15
69
