Kapitel 4

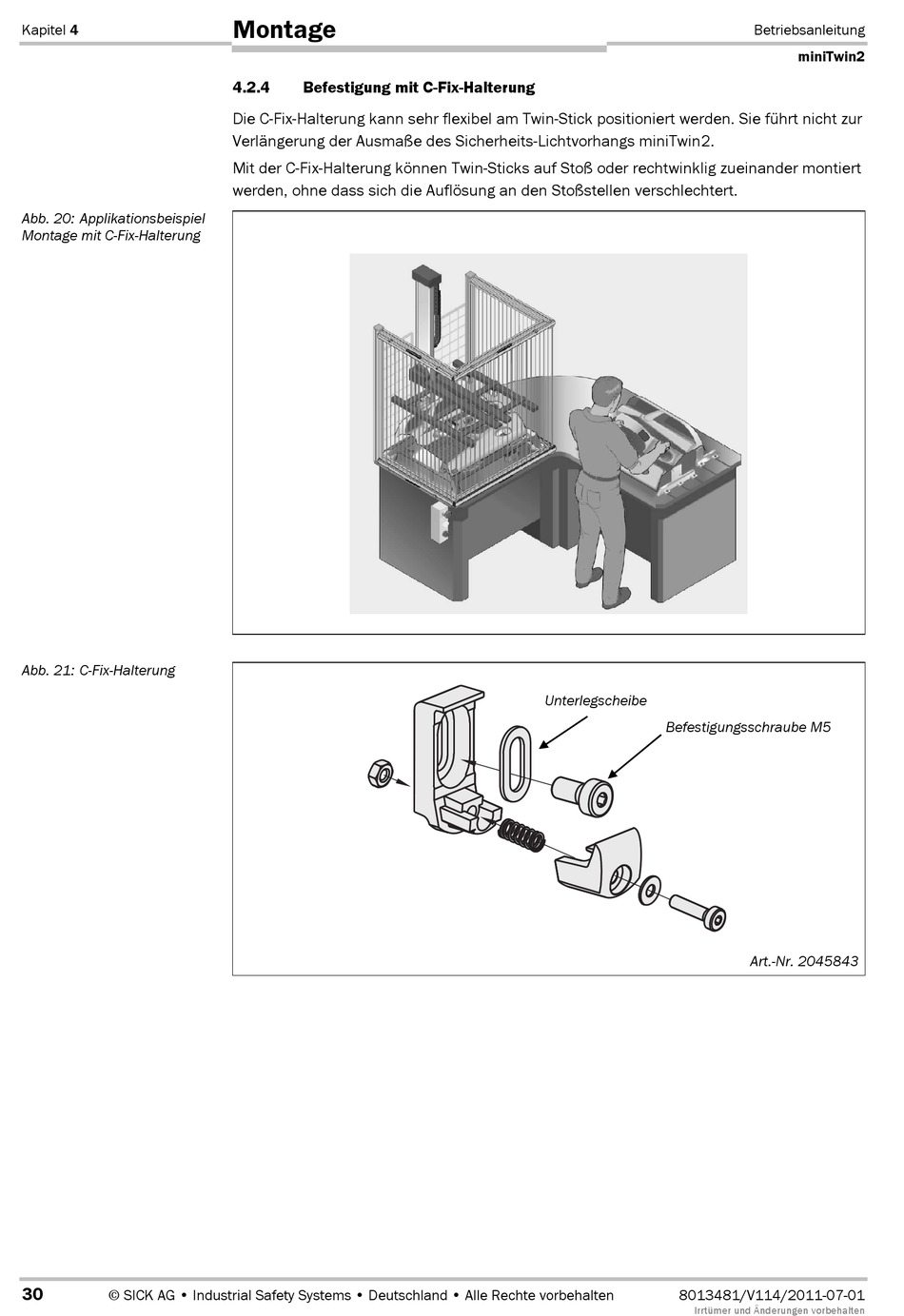

Abb. 20: Applikationsbeispiel
Montage mit CGFix-Halterung
Abb. 21: CGFix-Halterung
30
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
4.2.4

Befestigung mit C-Fix-Halterung

Die CKFix-Halterung kann sehr flexibel am Twin-Stick positioniert werden. Sie führt nicht zur
Verlängerung der Ausmaße des Sicherheits-Lichtvorhangs miniTwin2.
Mit der CKFix-Halterung können Twin-Sticks auf Stoß oder rechtwinklig zueinander montiert
werden, ohne dass sich die Auflösung an den Stoßstellen verschlechtert.
Unterlegscheibe
Befestigungsschraube M5
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Betriebsanleitung
miniTwin2
Art.-Nr. 2045843
