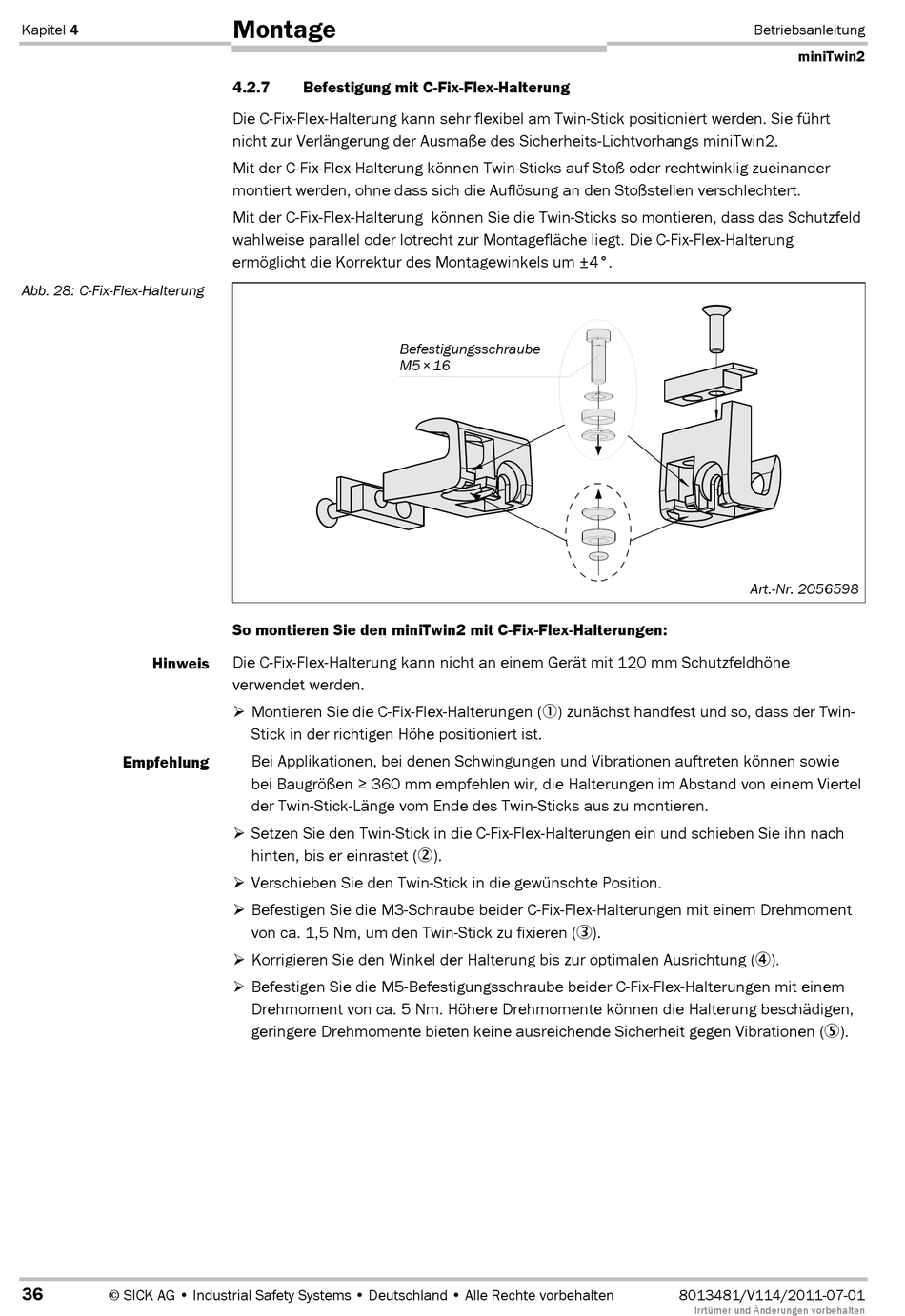

Befestigung mit C-Fix-Flex-Halterung

Die CKFix-Flex-Halterung kann sehr flexibel am Twin-Stick positioniert werden. Sie führt
nicht zur Verlängerung der Ausmaße des Sicherheits-Lichtvorhangs miniTwin2.
Mit der CKFix-Flex-Halterung können Twin-Sticks auf Stoß oder rechtwinklig zueinander
montiert werden, ohne dass sich die Auflösung an den Stoßstellen verschlechtert.
Mit der CKFix-Flex-Halterung können Sie die Twin-Sticks so montieren, dass das Schutzfeld
wahlweise parallel oder lotrecht zur Montagefläche liegt. Die CKFix-Flex-Halterung
ermöglicht die Korrektur des Montagewinkels um ±4°.
Befestigungsschraube
M5 × 16
So montieren Sie den miniTwin2 mit CHFix-Flex-Halterungen:
Die C-Fix-Flex-Halterung kann nicht an einem Gerät mit 120 mm Schutzfeldhöhe
verwendet werden.
Montieren Sie die CKFix-Flex-Halterungen ( ) zunächst handfest und so, dass der Twin-
Stick in der richtigen Höhe positioniert ist.
Bei Applikationen, bei denen Schwingungen und Vibrationen auftreten können sowie
bei Baugrößen ] 360 mm empfehlen wir, die Halterungen im Abstand von einem Viertel
der Twin-Stick-Länge vom Ende des Twin-Sticks aus zu montieren.
Setzen Sie den Twin-Stick in die CKFix-Flex-Halterungen ein und schieben Sie ihn nach
hinten, bis er einrastet ( ).
Verschieben Sie den Twin-Stick in die gewünschte Position.
Befestigen Sie die M3-Schraube beider CKFix-Flex-Halterungen mit einem Drehmoment
von ca. 1,5 Nm, um den Twin-Stick zu fixieren ( ).
Korrigieren Sie den Winkel der Halterung bis zur optimalen Ausrichtung ( ).
Befestigen Sie die M5-Befestigungsschraube beider CKFix-Flex-Halterungen mit einem
Drehmoment von ca. 5 Nm. Höhere Drehmomente können die Halterung beschädigen,
geringere Drehmomente bieten keine ausreichende Sicherheit gegen Vibrationen ( ).
