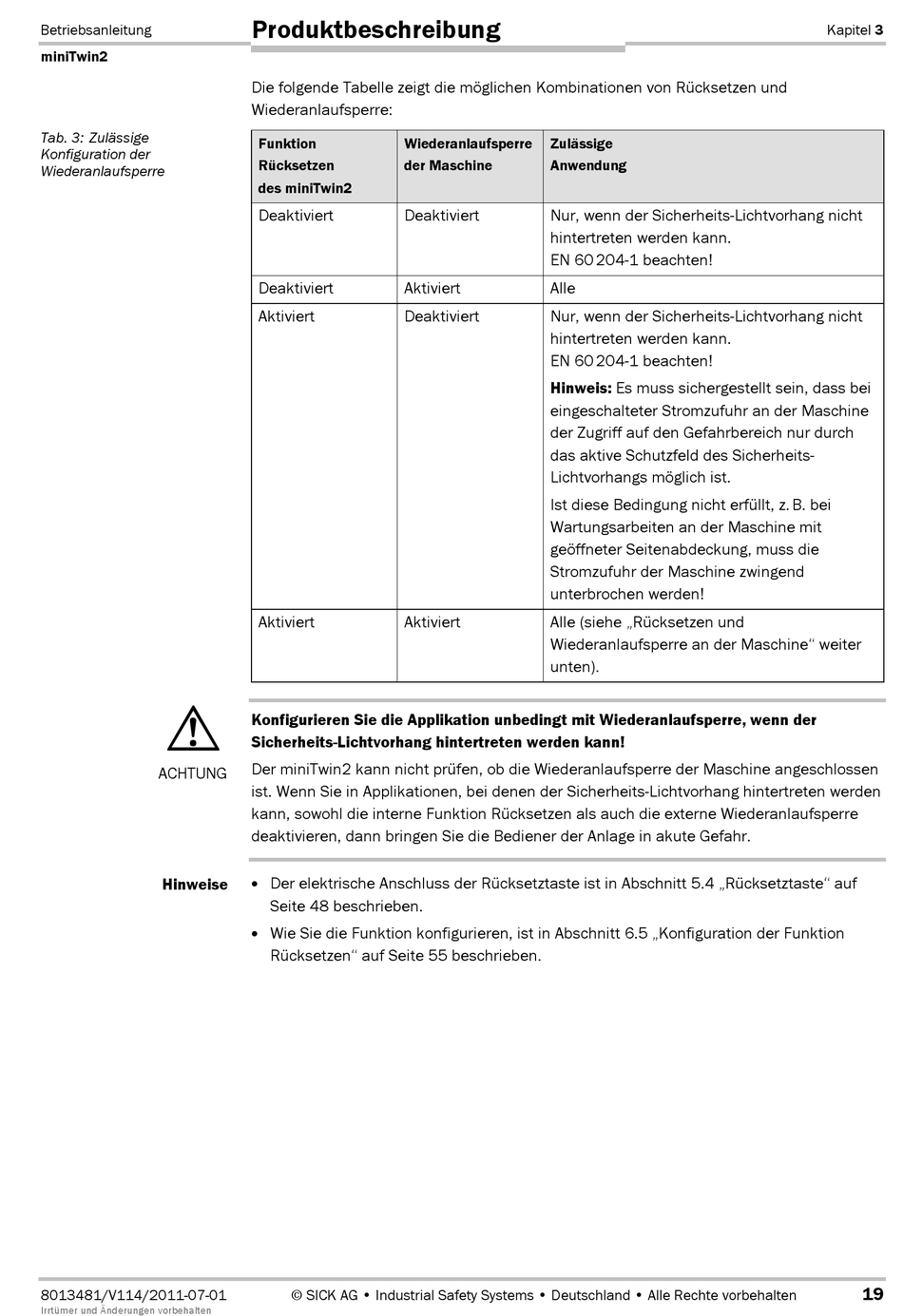

Tab. 3: Zulässige Konfiguration Der Wiederanlaufsperre - SICK miniTwin2 Betriebsanleitung

Betriebsanleitung
miniTwin2
Tab. 3: Zulässige
Konfiguration der
Wiederanlaufsperre
ACHTUNG
Hinweise
8013481/V114/2011-07-01
Irrtümer und Änderungen vorbehalten
Produktbeschreibung
Die folgende Tabelle zeigt die möglichen Kombinationen von Rücksetzen und
Wiederanlaufsperre:
Funktion Wiederanlaufsperre
Rücksetzen der Maschine
des miniTwin2
Deaktiviert Deaktiviert
Deaktiviert Aktiviert
Aktiviert Deaktiviert
Aktiviert Aktiviert
Konfigurieren Sie die Applikation unbedingt mit Wiederanlaufsperre, wenn der
Sicherheits-Lichtvorhang hintertreten werden kann!
Der miniTwin2 kann nicht prüfen, ob die Wiederanlaufsperre der Maschine angeschlossen
ist. Wenn Sie in Applikationen, bei denen der Sicherheits-Lichtvorhang hintertreten werden
kann, sowohl die interne Funktion Rücksetzen als auch die externe Wiederanlaufsperre
deaktivieren, dann bringen Sie die Bediener der Anlage in akute Gefahr.
Der elektrische Anschluss der Rücksetztaste ist in Abschnitt 5.4 „Rücksetztaste" auf
Seite 48 beschrieben.
Wie Sie die Funktion konfigurieren, ist in Abschnitt 6.5 „Konfiguration der Funktion
Rücksetzen" auf Seite 55 beschrieben.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Zulässige
Anwendung
Nur, wenn der Sicherheits-Lichtvorhang nicht
hintertreten werden kann.
EN 60 204K1 beachten!
Alle
Nur, wenn der Sicherheits-Lichtvorhang nicht
hintertreten werden kann.
EN 60 204K1 beachten!
Hinweis: Es muss sichergestellt sein, dass bei
eingeschalteter Stromzufuhr an der Maschine
der Zugriff auf den Gefahrbereich nur durch
das aktive Schutzfeld des Sicherheits-
Lichtvorhangs möglich ist.
Ist diese Bedingung nicht erfüllt, z. B. bei
Wartungsarbeiten an der Maschine mit
geöffneter Seitenabdeckung, muss die
Stromzufuhr der Maschine zwingend
unterbrochen werden!
Alle (siehe „Rücksetzen und
Wiederanlaufsperre an der Maschine" weiter
unten).
