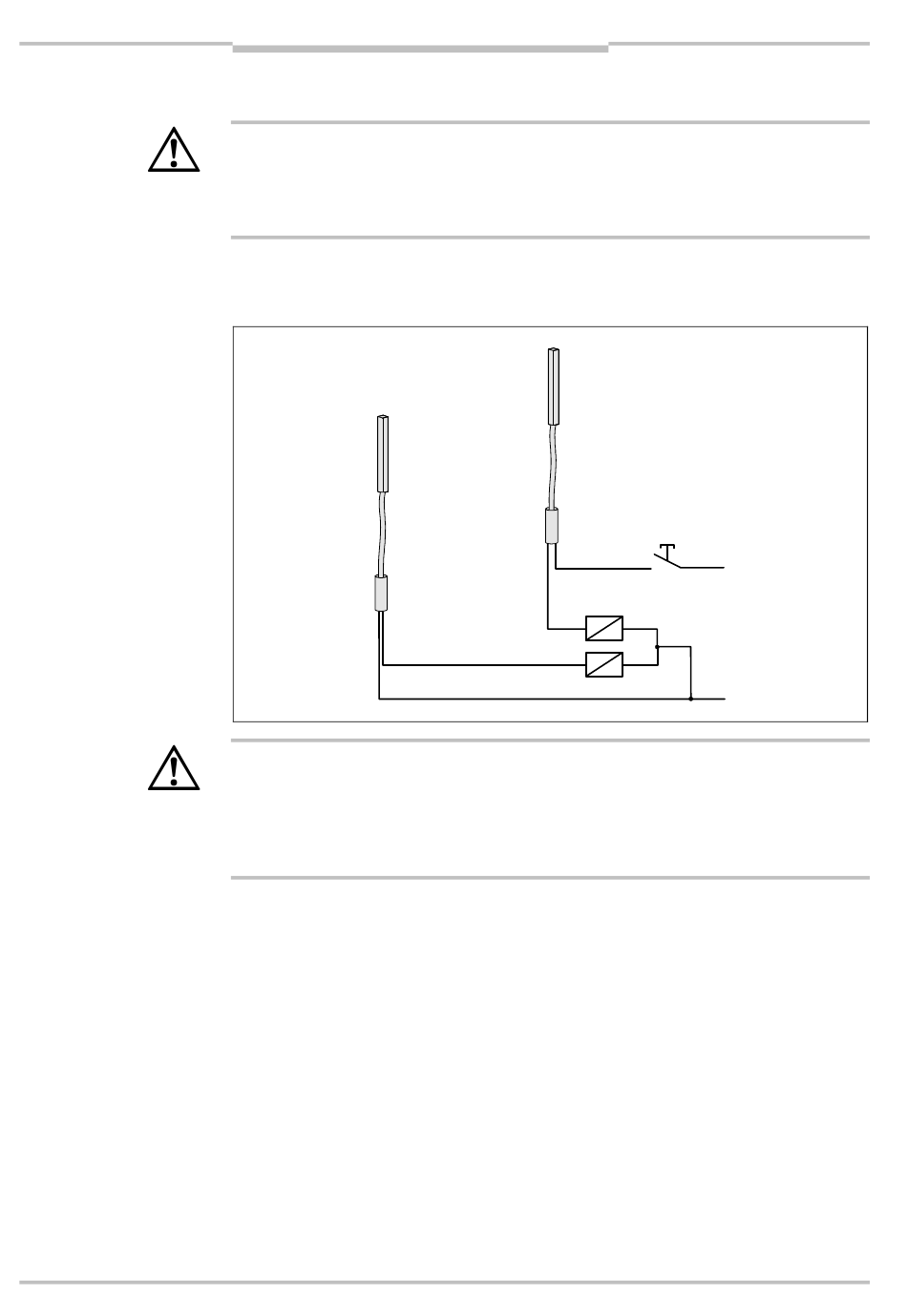

Abb. 39: Anschluss der
Rücksetztaste
ACHTUNG
Hinweis
48
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.4 Rücksetztaste
Einbauort der Rücksetztaste richtig wählen!
Installieren Sie die Rücksetztaste außerhalb des Gefahrbereichs und so, dass sie nicht
aus dem Gefahrbereich heraus betätigt werden kann. Außerdem muss der Bediener den
Gefahrbereich beim Betätigen der Rücksetztaste vollständig überblicken können.
Die Rücksetztaste wird an einem der beiden Twin-Sticks angeschlossen. Wenn Sie an
beiden Twin-Sticks eine Rücksetztaste anschließen, dann schaltet das System die OSSDs
nicht in den „Ein-Zustand".
Pin 2
Pin 4
Neukonfiguration nach Geräteaustausch!
Wenn Sie einen Sicherheits-Lichtvorhang, bei dem die Funktion Rücksetzen aktiviert ist,
gegen ein Ersatzgerät austauschen, dann müssen Sie die Funktion Rücksetzen erneut
aktivieren. Es genügt nicht, die elektrischen Anschlüsse herzustellen, weil die Funktion
Rücksetzen bei neuen Geräten ab Werk deaktiviert ist.
Wenn Sie die Rücksetztaste anschließen, dann müssen Sie die Funktion bei der
Inbetriebnahme manuell konfigurieren (siehe Abschnitt 6.5 „Konfiguration der Funktion
Rücksetzen" auf Seite 55).
Pin 2
Pin 4
K1
K2
