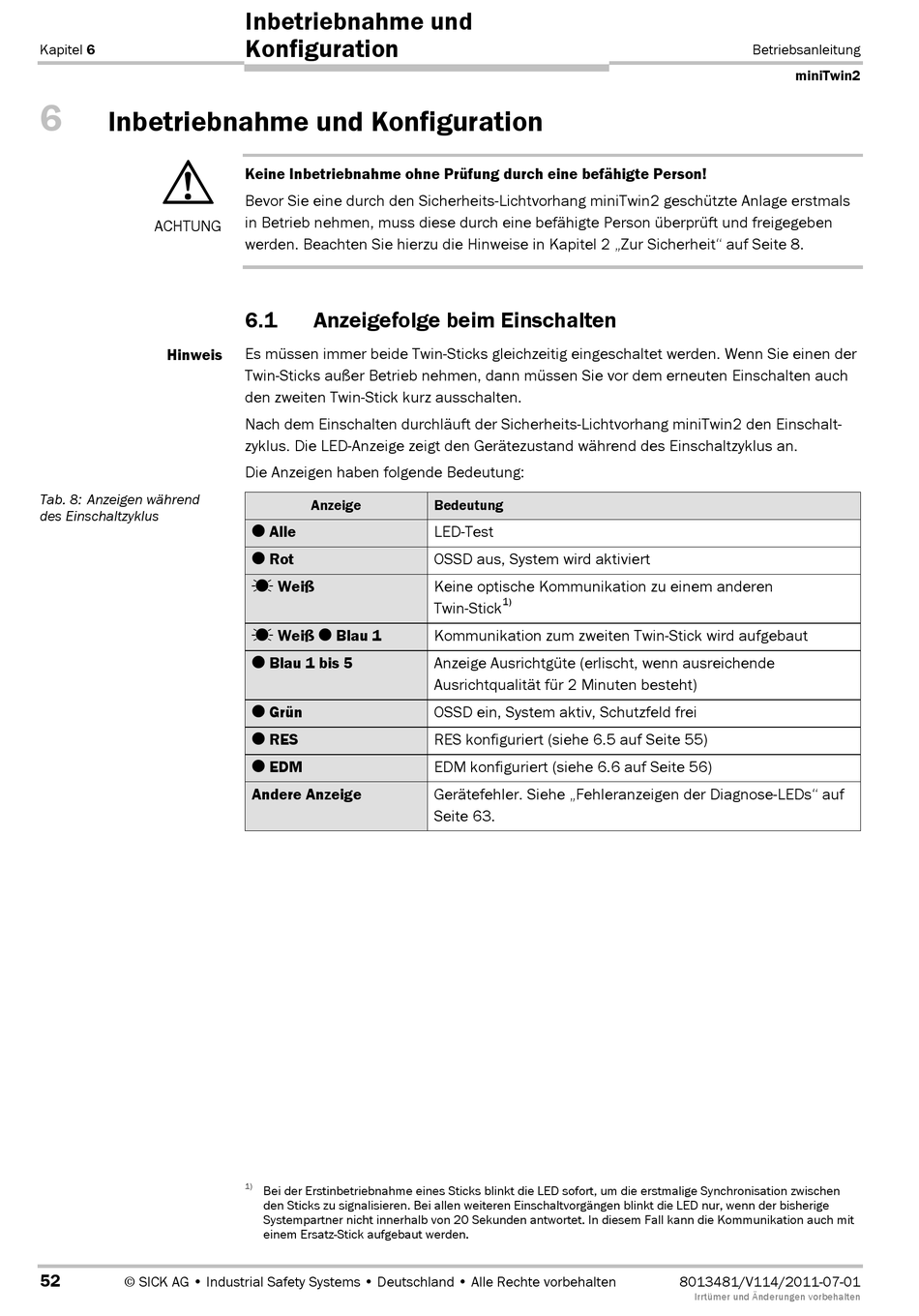

Kapitel 6
6

Inbetriebnahme und Konfiguration

ACHTUNG
Hinweis
Tab. 8: Anzeigen während
des Einschaltzyklus
52
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Inbetriebnahme und
Konfiguration
Keine Inbetriebnahme ohne Prüfung durch eine befähigte Person!
Bevor Sie eine durch den Sicherheits-Lichtvorhang miniTwin2 geschützte Anlage erstmals
in Betrieb nehmen, muss diese durch eine befähigte Person überprüft und freigegeben
werden. Beachten Sie hierzu die Hinweise in Kapitel 2 „Zur Sicherheit" auf Seite 8.
6.1

Anzeigefolge beim Einschalten

Es müssen immer beide Twin-Sticks gleichzeitig eingeschaltet werden. Wenn Sie einen der
Twin-Sticks außer Betrieb nehmen, dann müssen Sie vor dem erneuten Einschalten auch
den zweiten Twin-Stick kurz ausschalten.
Nach dem Einschalten durchläuft der Sicherheits-Lichtvorhang miniTwin2 den Einschalt-
zyklus. Die LED-Anzeige zeigt den Gerätezustand während des Einschaltzyklus an.
Die Anzeigen haben folgende Bedeutung:
Anzeige
Alle
Rot
Weiß
Weiß Blau 1
Blau 1 bis 5
Grün
RES
EDM
Andere Anzeige
1)
Bei der Erstinbetriebnahme eines Sticks blinkt die LED sofort, um die erstmalige Synchronisation zwischen
den Sticks zu signalisieren. Bei allen weiteren Einschaltvorgängen blinkt die LED nur, wenn der bisherige
Systempartner nicht innerhalb von 20 Sekunden antwortet. In diesem Fall kann die Kommunikation auch mit
einem Ersatz-Stick aufgebaut werden.
Bedeutung
LED-Test
OSSD aus, System wird aktiviert
Keine optische Kommunikation zu einem anderen
1)
TwinKStick
Kommunikation zum zweiten Twin-Stick wird aufgebaut
Anzeige Ausrichtgüte (erlischt, wenn ausreichende
Ausrichtqualität für 2 Minuten besteht)
OSSD ein, System aktiv, Schutzfeld frei
RES konfiguriert (siehe 6.5 auf Seite 55)
EDM konfiguriert (siehe 6.6 auf Seite 56)
Gerätefehler. Siehe „Fehleranzeigen der Diagnose-LEDs" auf
Seite 63.
