Anschließen des
Tastkopfes an das
Oszilloskop
Kompensieren des
Tastkopfes
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C

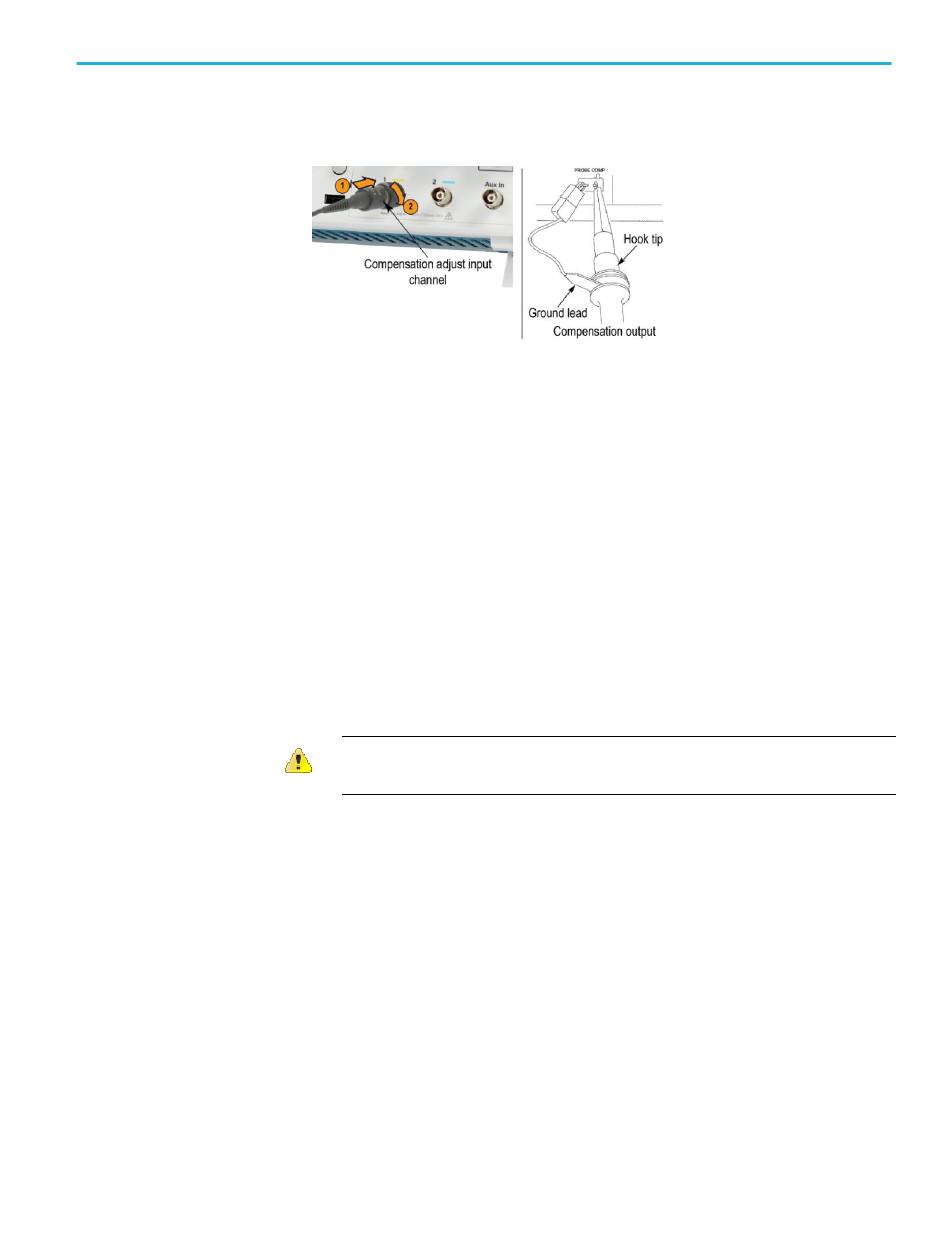

Verbinden Sie den Tastkopf wie unten gezeigt mit dem Oszilloskop.
Aufgrund von Schwankungen bei den Eingangscharakteristika des Oszilloskops
ist es ggf. erforderlich, die Niederfrequenzkompensation des Tastkopfes
einzustellen, nachdem dieser von einem Oszilloskopkanal zu einem anderen
gewechselt wurde.
Wenn ein kalibriertes 1 kHz-Rechtecksignal, das bei 1 ms/Div. angezeigt wird,
bedeutende Unterschiede zwischen den vorderen und hinteren Flanken aufweist,
führen Sie zur Optimierung der Niederfrequenzkompensation die folgenden
Schritte durch:
1. Schließen Sie den Tastkopf an den Oszilloskopkanal an, den Sie für Ihre
Messungen verwenden möchten.
2. Verbinden Sie den Tastkopf mit den Spannungstastkopf-
Kompensationsanschlüssen am vorderen Bedienfeld des Oszilloskops.
WARNUNG. Um Stromschläge zu vermeiden, verbinden Sie ihn dabei nur mit
dem Tastkopfabgleich-Signal auf dem Oszilloskop.
3. Drücken Sie Auto-Setup, oder stellen Sie Ihr Oszilloskop anderweitig ein,
um ein stabiles Signal anzuzeigen.
Betriebsanforderungen
9
