Erfassungs-Setup
Tipps zu Auto-Setup
74

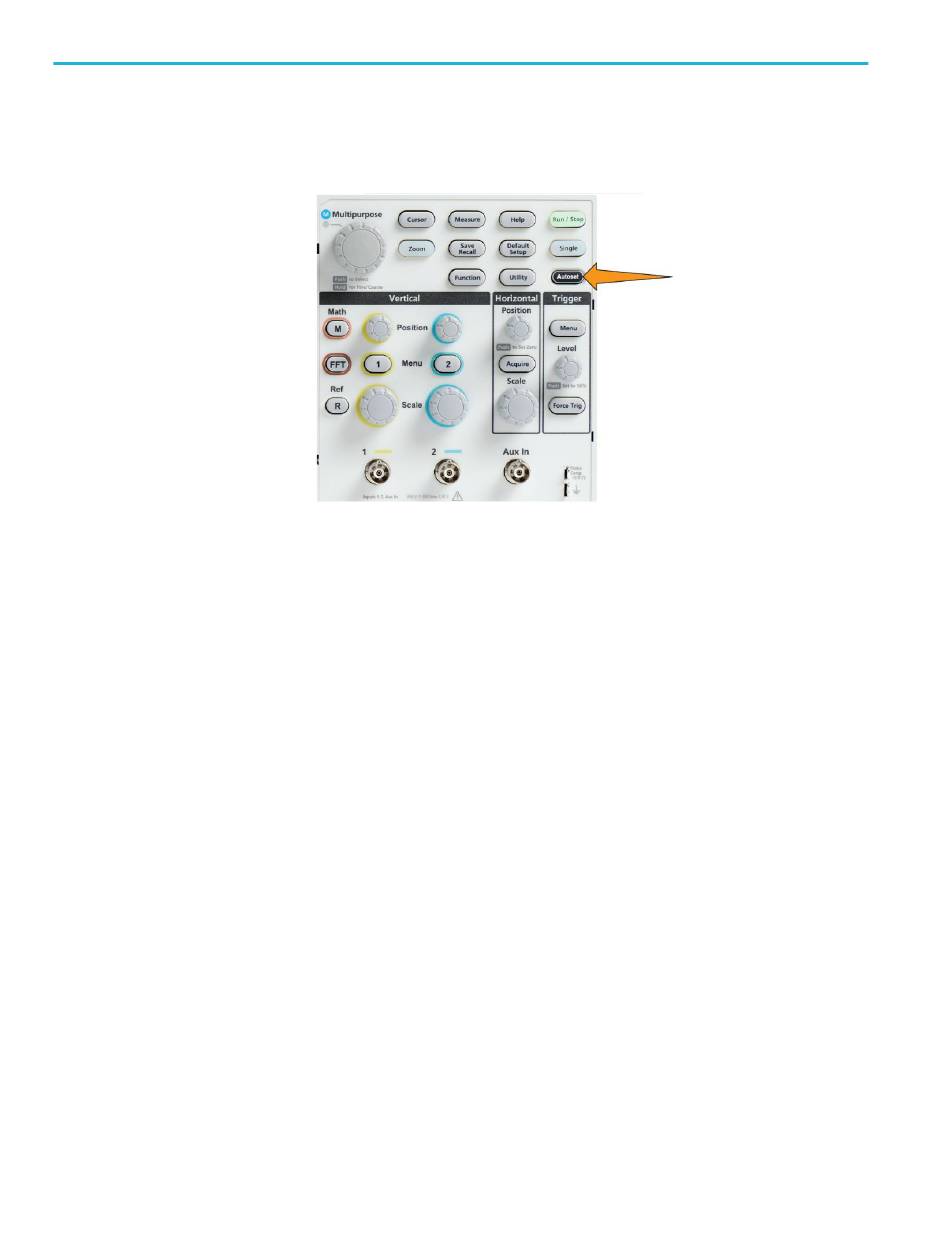

3. Drücken Sie Auto-Setup. Das Oszilloskop braucht einen Moment, um das
Signal zu analysieren und anzuzeigen.
4. Sie können die Seitenmenütaste Auto-Setup rückgängig machen drücken,
um den letzten Auto-Setup-Zustand rückgängig zu machen.
Bei mehreren aktiven Kanälen triggert Auto-Setup den angezeigten Kanal
•
mit der niedrigsten Kanalnummer und zeigt alle aktiven Kanäle von oben
nach unten auf dem Bildschirm an.
Auto-Setup setzt den vertikalen Offset stets auf 0 V.
•
Kanal 1 ist ein Sonderfall: Wenn alle Kanäle ausgeschaltet sind (nicht
•
angezeigt werden) oder Kanal 1 eingeschaltet ist, versucht Auto-Setup, das
Signal des Kanals 1 zu erkennen, zu triggern und anzuzeigen, selbst wenn
kein Signal vorliegt (was zu einem flachen Signal des Kanals 1 führt). Die
anderen Kanäle werden nicht getriggert und angezeigt, selbst wenn auf
diesen Kanälen Signale vorliegen.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
