Anhang B: Informationen zu den passiven 10-fach-Tastköpfen der TPP0101 und TPP0201 Serien
Kompensieren des Tastkopfes
144
Aufgrund von Schwankungen bei den Eingangscharakteristika des Oszilloskops ist
es ggf. erforderlich, die Niederfrequenzkompensation des Tastkopfs einzustellen,
nachdem dieser von einem Oszilloskopkanal zu einem anderen gewechselt wurde.
Wenn ein kalibriertes 1 kHz-Rechtecksignal, das bei 1 ms/Div. angezeigt wird,
bedeutende Unterschiede zwischen den vorderen und hinteren Flanken aufweist,
führen Sie zur Optimierung der Niederfrequenzkompensation die folgenden
Schritte durch:
1. Schließen Sie den Tastkopf an den Oszilloskopkanal an, den Sie für Ihre
Messungen verwenden möchten.
2. Verbinden Sie den Tastkopf mit den
Spannungstastkopfkompensationsanschlüssen am vorderen Bedienfeld
des Oszilloskops.
WARNUNG.
Um Stromschläge zu vermeiden, verbinden Sie ihn dabei nur mit dem
Tastkopfabgleich-Signal auf dem Oszilloskop.
3. Drücken Sie Auto-Setup, oder stellen Sie Ihr Oszilloskop anderweitig ein,
um ein stabiles Signal anzuzeigen.

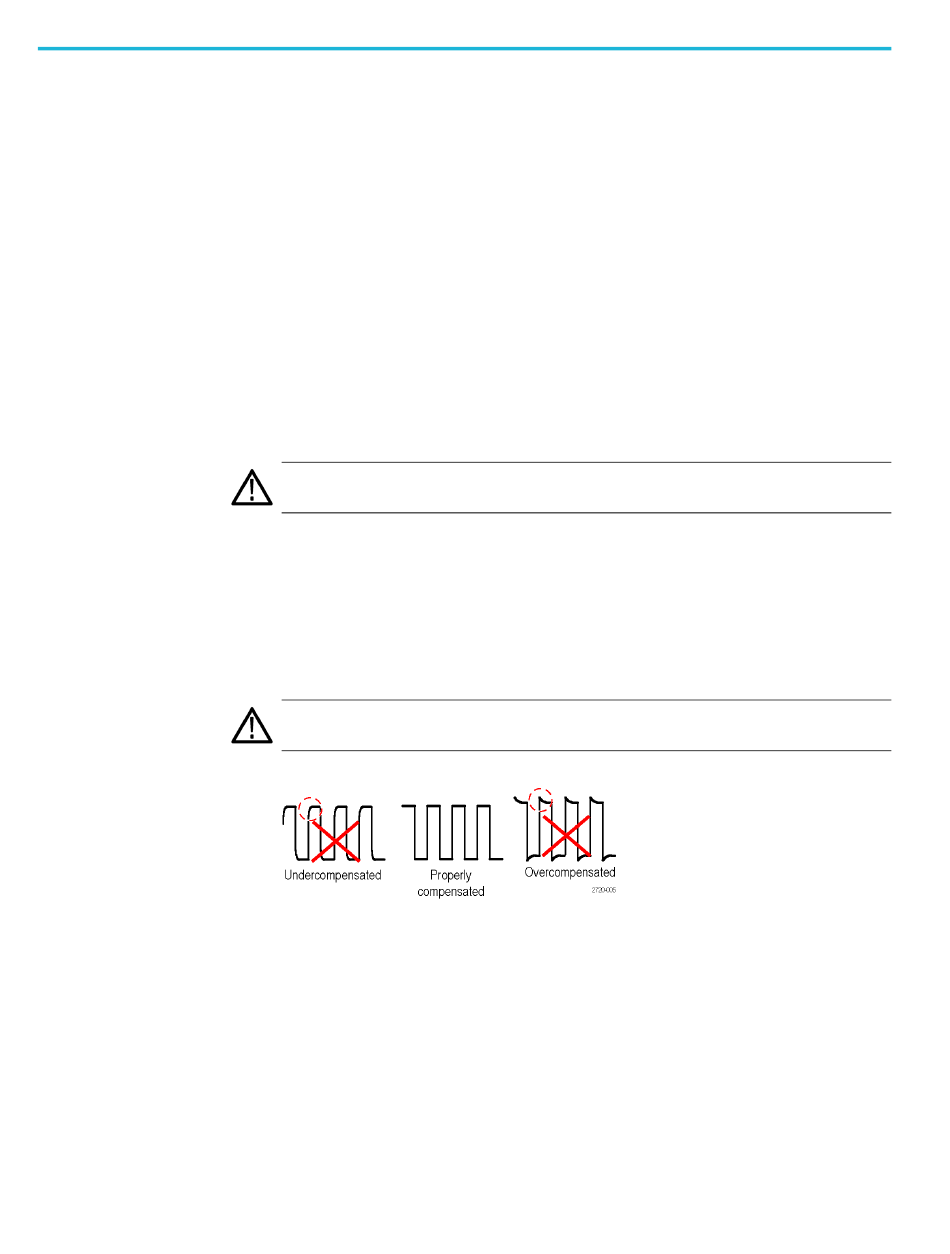

4. Stellen Sie den Trimmer im Tastkopf ein, bis Sie auf der Anzeige ein
Rechtecksignal angezeigt bekommen, das oben ganz flach ist. (Vgl.
Abbildung)
WARNUNG.
Verwenden Sie bei Kompensationseinstellungen nur isolierte
Justierwerkzeuge, um Stromschläge zu vermeiden.
