Triggern auf einen Runt-Impuls
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Mit diesem Ablauf können Sie das Oszilloskop so einstellen, dass das Gerät auf
einen Runt-Impuls triggert. Sie können auch einen Runt-Impuls triggern, der
kürzer als, länger als, gleich oder ungleich einem Zeitraum (Breite) ist.
Ein Runt-Impuls ist ein Impuls, der einen Schwellenwertpegel überschreitet,
einen zweiten Schwellenwert jedoch nicht überschreitet, bevor der erste
Schwellenwert erneut überschritten wird. Daher benötigt ein Runt-Trigger zwei
Schwellenwertpegel, um die zwei Pegel festzulegen, die ein Signal durchlaufen
muss, um als gültiges (Nicht-Runt-)Signal zu gelten. Siehe
Triggerarten
auf Seite 46.
Die Triggerung auf Runt-Impulse wird meist zur Fehlersuche oder Analyse von
Digitalsignalen verwendet.
Die kleinste Runt-Impulsbreiteneinstellung beträgt 1 ns.

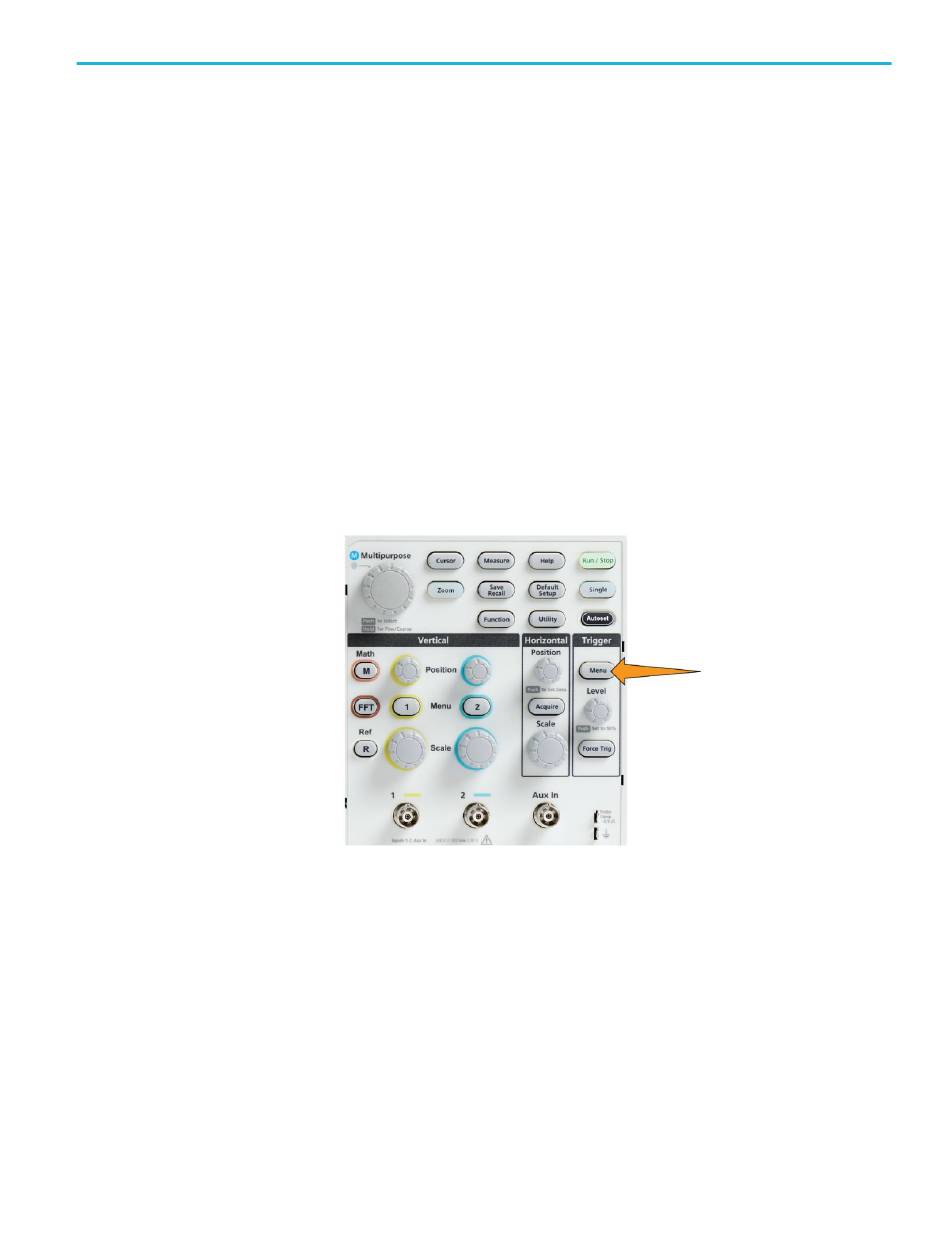

1. Drücken Sie die Taste Triggermenü am vorderen Bedienfeld.
2. Drücken Sie die Seitenmenütaste Art.
3. Wählen Sie mit dem Mehrzweck-Drehknopf die Option Runt aus und
klicken Sie sie an.
4. Drücken Sie die Seitenmenütaste Quelle, wählen Sie mit dem
Mehrfunktions-Drehknopf den Kanal, der als Quelle des Triggersignals
dienen soll, und klicken Sie ihn an.
5. Drücken Sie die Seitenmenütaste Polarität, wählen Sie mit dem
Mehrfunktions-Drehknopf die Runt-Impulspolarität (positiv, negativ oder
beide) aus, auf die getriggert werden soll, und klicken Sie sie an.
Triggereinstellung
Zur Auswahl stehende
67
