Signalanzeigeeinstellungen
Der XY-Anzeigemodus
90
Beim XY-Anzeigemodus wird die Signalamplitude von Kanal 1 (X) im
Verhältnis zur Amplitude von Kanal 2 (Y) angezeigt, wobei Kanal 1 auf der
horizontalen und Kanal 2 auf der vertikalen Achse dargestellt wird. Der XY-
Anzeigemodus ist hilfreich, wenn Phasen- oder Frequenzbeziehungen zwischen
periodischen Signalen angezeigt werden sollen. Die entstehenden XY-Kurven
werden als „Lissajousfiguren" bezeichnet.
Sie können auf Zwei-Kanal-Modellen Kanal 1 gegen Kanal 2

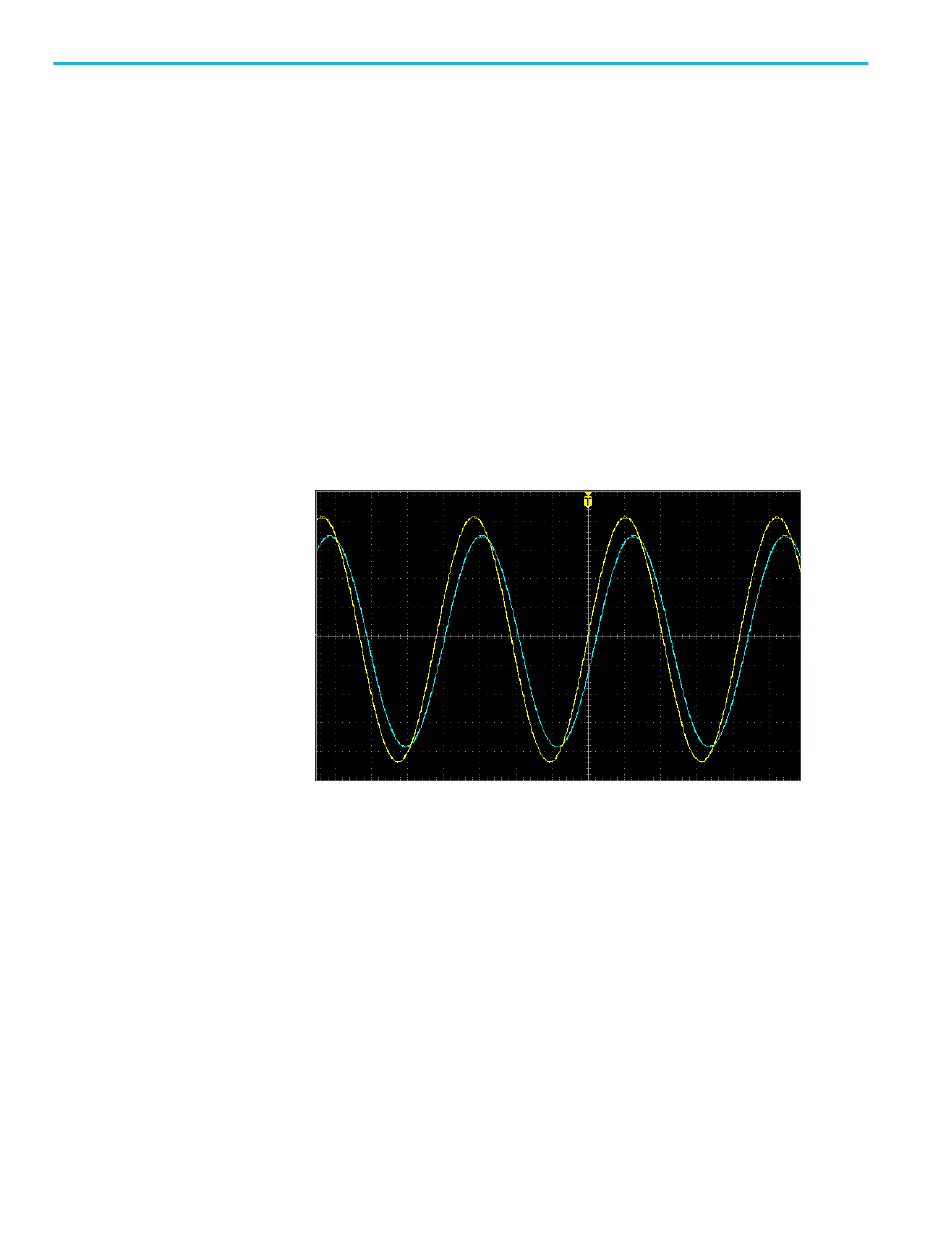

1. Wählen Sie zwei Signalquellen aus, von denen Sie eine Kurve aufzeichnen
möchten. Drücken Sie bei jedem Kanal den Drehknopf Vertikale Position,
um den Erde-Referenzpegel beider Signale auf 0 V einzustellen (mittleres
horizontales Raster), sodass die XY-Kurve in der Bildschirmmitte zentriert
wird.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
