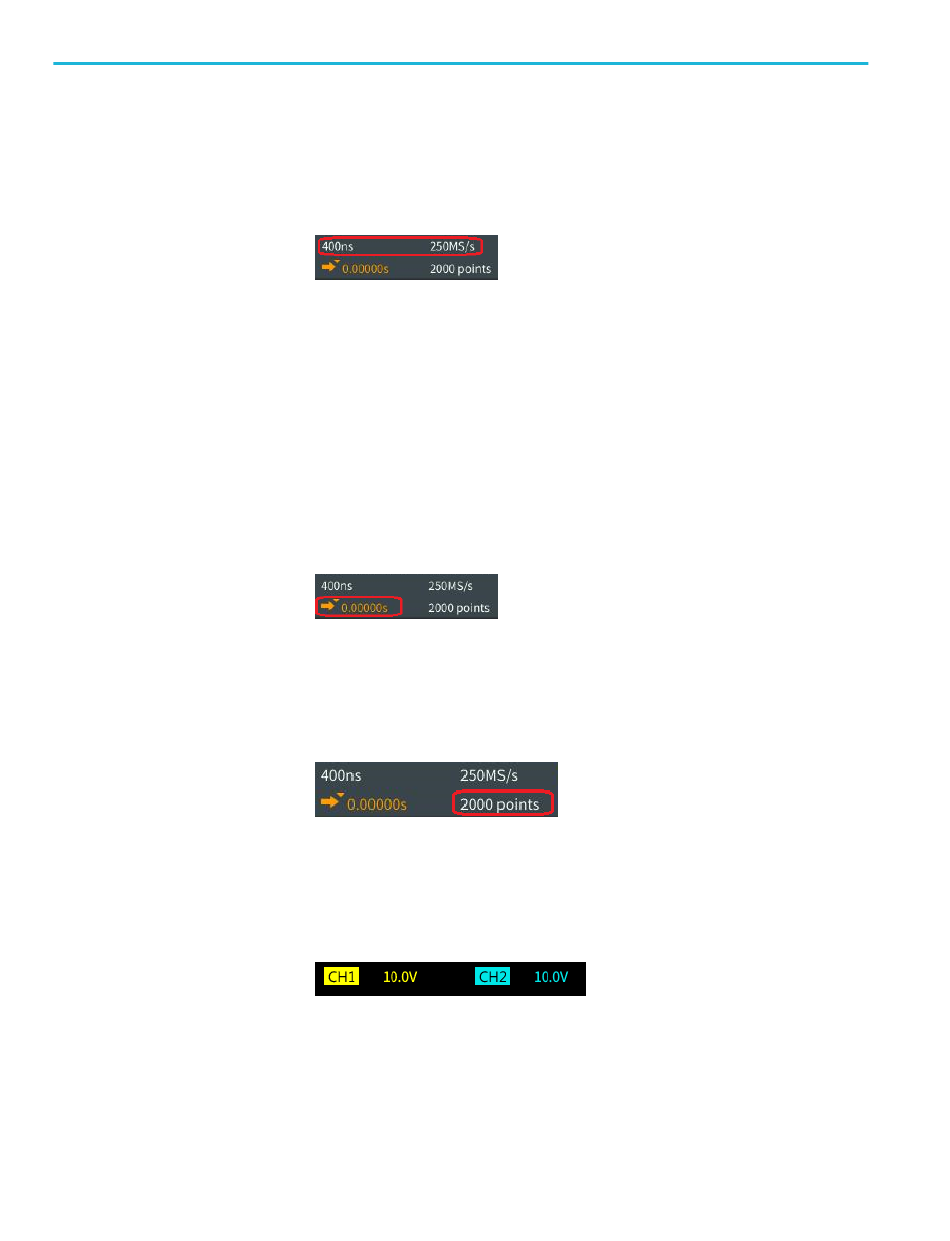

Die Anzeigen für Horizontale Position/Skala zeigen die Einstellung der
Horizontalen Skala (Zeit pro horizontalem Hauptskalenteil des Rasters,
Anpassungen können Sie mit dem Drehknopf Horizontale Skala
vornehmen) und der Abtastrate (Anzahl von Abtastungen pro Sekunde) an.
Die Anzeige des Trigger-Verzögerungsmodus gibt die Zeit vom T-Symbol
bis zum Dehnungspunktsymbol an (einstellbar mit dem Drehknopf
Horizontale Position).
Über die horizontale Position können Sie zusätzliche Verzögerungen
zwischen dem Triggerzeitpunkt und der eigentlichen Erfassung der Daten
einfügen. Durch Eingabe einer negativen Zeit können Sie mehr Signaldaten
vor dem Triggerereignis erfassen.
Bei ausgeschaltetem Verzögerungsmodus gibt diese Anzeige die
Zeitposition des Triggers innerhalb des Signaldatensatzes als Prozentwert an.
Die Anzeige Aufzeichnungslänge gibt an, wie viele Abtastungen bei den
gegenwärtigen Signaldatensätzen gespeichert werden. Siehe
Aufzeichnungslänge
auf Seite 83.
10. Die Kanal-Anzeigen geben den Kanalskalierungsfaktor (Maßeinheiten pro
vertikale Hauptskalenteilung des Rasters), die Eingangssignalkopplung, den
Signalinvertierungsstatus und die Einstellung der Oszilloskopbandbreite an.
Diese Einstellungen können Sie mit dem Drehknopf Vertikale Skala und
den Menüs der Kanäle 1 oder 2 anpassen.
11. Die Messung-Anzeigen zeigen die ausgewählten Messungen an. Sie können
maximal sechs Messungen zur gleichzeitigen Anzeige auswählen. Siehe
Durchführen automatischer Messungen
auf Seite 95.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
