Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C

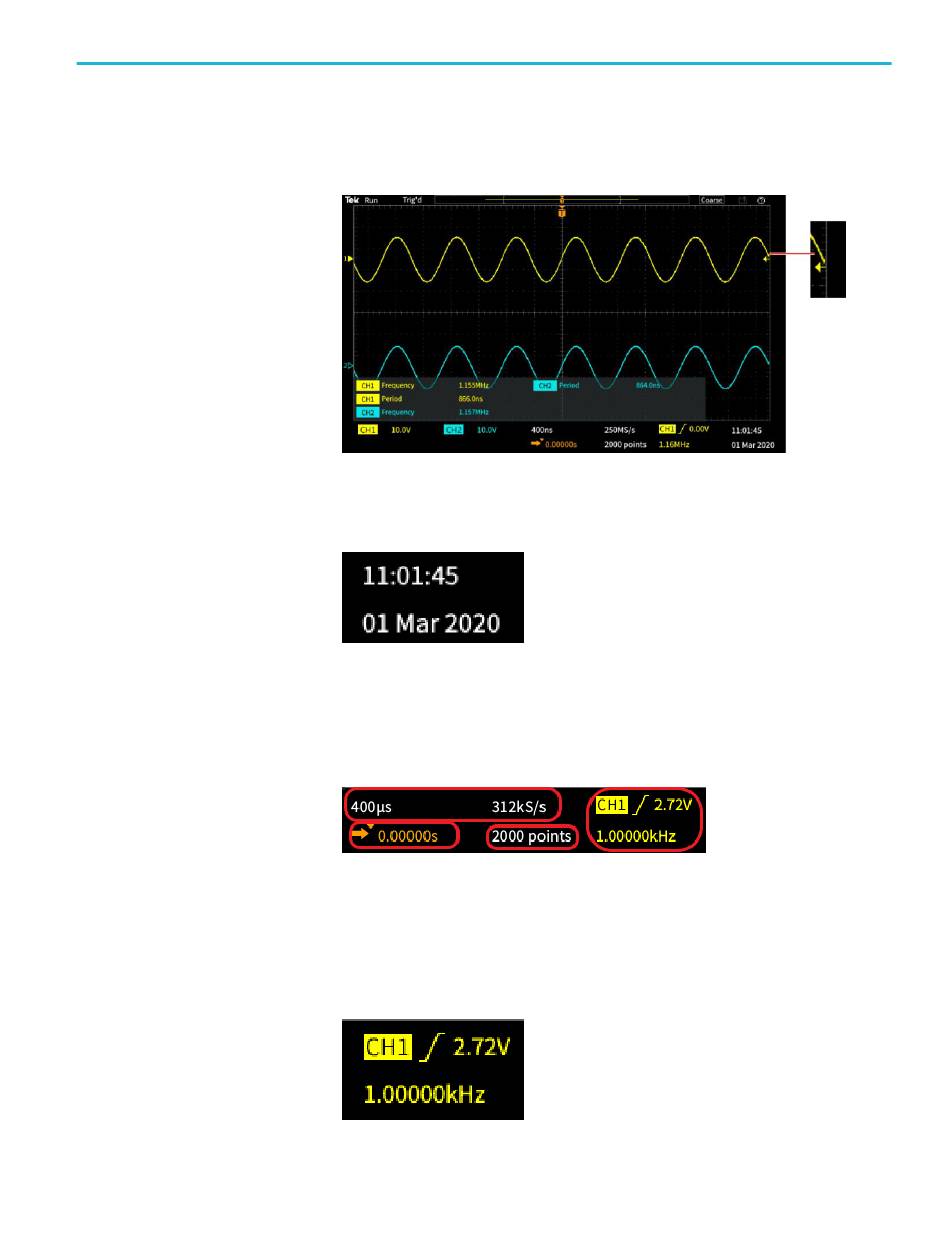

Beim Triggern auf ein Runt-Signal zeigt das Oszilloskop zwei
Triggerpegelsymbole an. Im Runt-Triggermodus steuert der Drehknopf für
den Triggerpegel lediglich den Pegel des unteren Triggerschwellenwertes.
Verwenden Sie zum Einstellen beider Triggerpegel das Triggermenü.
8. Die Datums- und Uhrzeitanzeigen zeigen die Uhrzeiteinstellung des
Oszilloskops an. Siehe
9. Die Horizontal- und die Triggeranzeige zeigen Informationen über Trigger,
horizontale Skala, Abtastrate, Triggerverzögerungszeit und
Aufzeichnungslänge an.
Die Trigger-Anzeigen zeigen die Triggerquelle, Triggerflanke und den
Triggerschwellenwertpegel an. Außerdem zeigt die Anzeige die gemessene
Signalfrequenz an. Die Triggeranzeigen anderer Triggerarten zeigen andere
Werte an. Die Abbildung zeigt die Anzeigen bei einem Flankentrigger.
Ändern von Datum und Uhrzeit
Anhänge
auf Seite 22.
187
