Abrufen von Daten
Abrufen von Signaldaten
144
5. So rufen Sie Setup-Dateien aus dem internen Setup-Speicher ab:
a. Drücken Sie die Seitenmenütaste Abrufen von Setup.
b. Rufen Sie mit dem Mehrfunktions-Drehknopf das Setup vom
Speicherort (1 – 10) ab.
6. So rufen (d. h. laden) Sie Setup-Daten aus einer Datei auf dem USB-
Datenträger ab:
a. Drücken Sie die Seitenmenütaste Abrufen von USB.
b. Markieren Sie die Setup-Datei (*.SET), die geladen werden soll.
c. Drücken Sie den Mehrfunktions-Drehknopf oder die Seitenmenütaste
Abrufen. Die Einstellungen werden in das Oszilloskop geladen und
angewendet.
Gehen Sie wie folgt vor, um Signaldaten aus einer externen .ISF-Datei abzurufen
(zu laden), an einem Referenzspeicherplatz abzulegen und auf dem Oszilloskop
anzuzeigen. In das Oszilloskop können nur .ISF-Signaldatendateien geladen
werden.
1. Schließen Sie einen USB-Datenträger an, der die .ISF-Signaldatendatei
enthält.

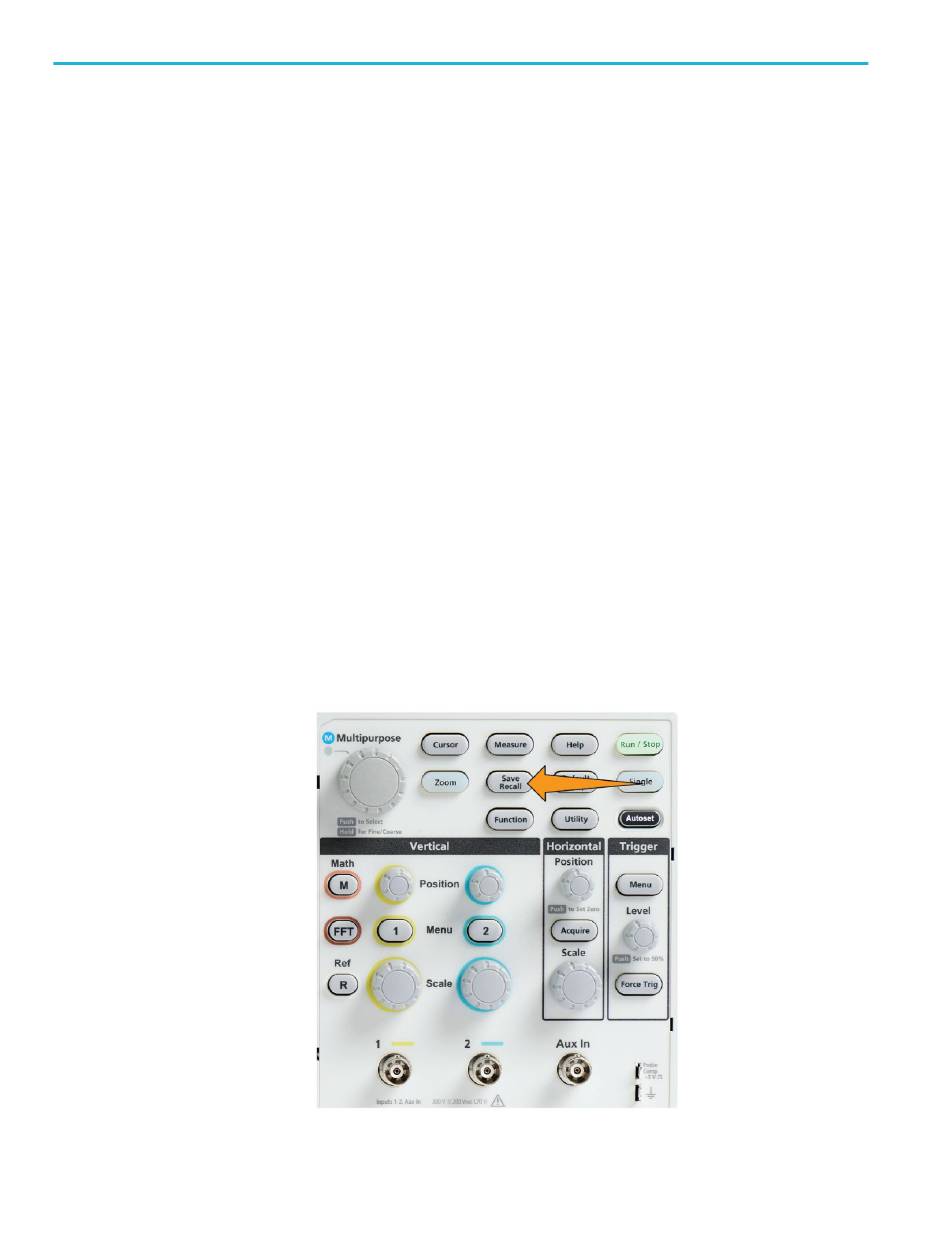

2. Drücken Sie die Taste Speichern Abrufen am vorderen Bedienfeld.
3. Drücken Sie die Seitenmenütaste Aktion.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
