Analysieren eines Signals
126

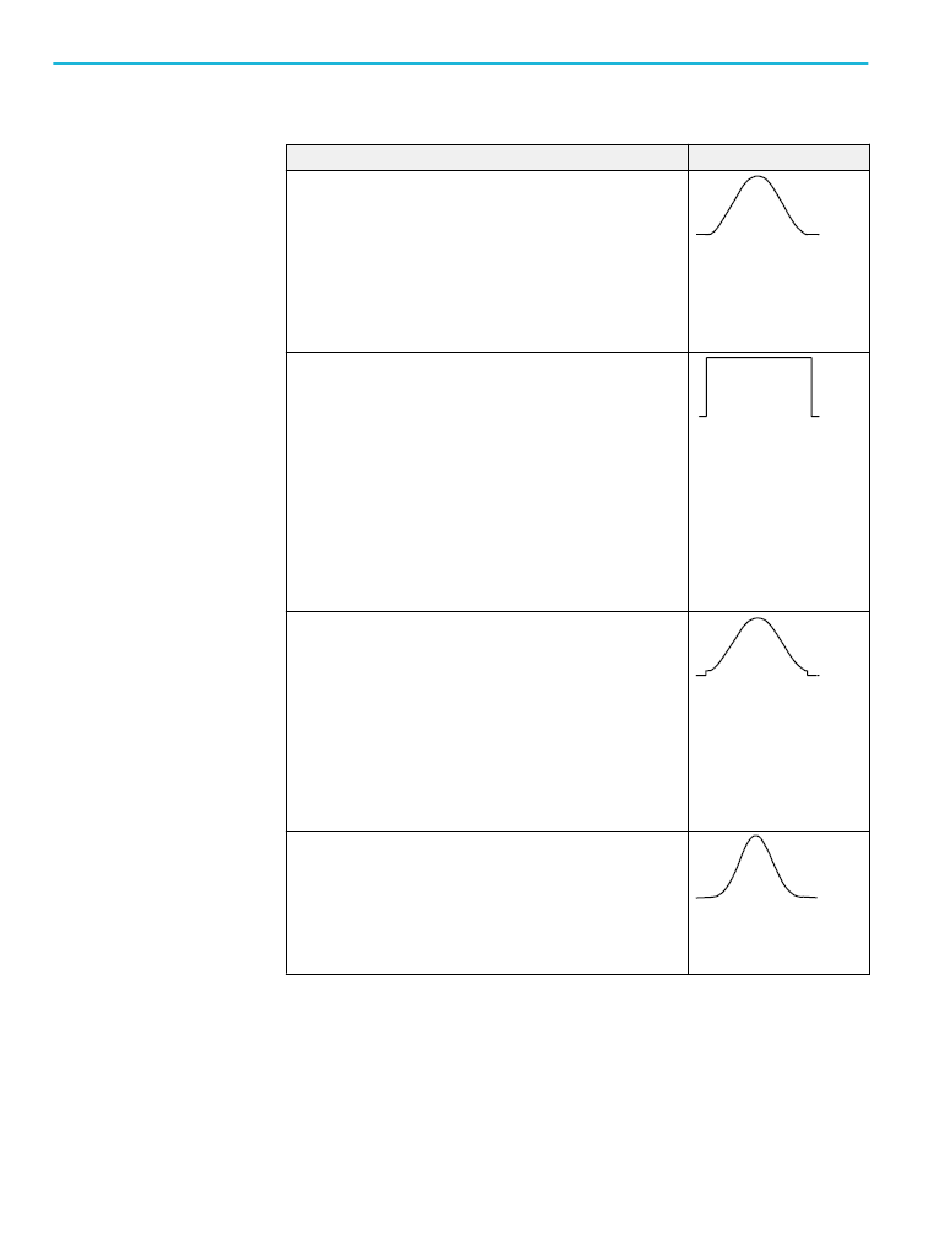

Tabelle 8: FFT-Fenster
Fensterart
Hanning
Dieses Fenster eignet sich sehr gut zum Messen der
Amplitudengenauigkeit, aber weniger zum Auflösen von
Frequenzen.
Verwenden Sie das Hanning-Fenster zum Messen von
sinusförmigen und periodischen Signalen sowie von unkorreliertem
Schmalbandrauschen. Dieses Fenster eignet sich für Transienten
oder Bursts, wobei die Signalpegel vor und nach dem Ereignis
erhebliche Unterschiede aufweisen.
Rectangular
Dies ist die am besten geeignete Fensterart zum Auflösen von
Frequenzen, die sehr nahe desselben Wertes liegen, jedoch am
wenigsten geeignet zum genauen Messen der Amplitude dieser
Frequenzen. Es ist die optimale Fensterart zum Messen des
Frequenzspektrums sich nicht wiederholender Signale und zum
Messen von Frequenzanteilen nahe dem Gleichspannungsanteil.
Verwenden Sie das Rectangular-Fenster, um Transienten oder
Bursts zu messen, wobei die Signalpegel vor und nach dem
Ereignis fast gleich sind. Verwenden Sie dieses Fenster außerdem
für Sinussignale gleicher Amplitude mit nahe beieinanderliegenden
Frequenzen sowie für unkorreliertes Breitbandrauschen mit
Spektrum, das sich relativ langsam ändert.
Hamming
Dieses Fenster eignet sich sehr gut zum Auflösen von sehr nahe
beieinanderliegenden Frequenzen. Die Amplitudengenauigkeit ist
dabei etwas besser als beim Rectangular-Fenster. Das Fenster
bietet eine geringfügig bessere Frequenzauflösung als das
Hanning-Fenster.
Verwenden Sie das Hamming-Fenster zum Messen von
sinusförmigen und periodischen Signalen sowie von unkorreliertem
Schmalbandrauschen. Dieses Fenster eignet sich für Transienten
oder Bursts, wobei die Signalpegel vor und nach dem Ereignis
erhebliche Unterschiede aufweisen.
Blackman-Harris
Dieses Fenster eignet sich am besten zum Messen von
Frequenzamplituden, aber am wenigsten gut zum Auflösen von
Frequenzen.
Verwenden Sie das Blackman-Harris-Fenster vorrangig zum
Messen von Einzelfrequenzsignalen, um nach Oberwellen höherer
Ordnung zu suchen.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Fenster-„Form"
