Analysieren eines Signals
So zeigen Sie Signale mit großer Aufzeichnungslänge (Zoom) an
130
Mit den Bedienelementen des Menüs Navigation (Zoom-Taste, Zoom-
Seitenmenü und Mehrfunktions-Drehknopf) können Sie Abschnitte eines
Signals (Kanal 1 bis Kanal 2, Math, Referenz) untersuchen.

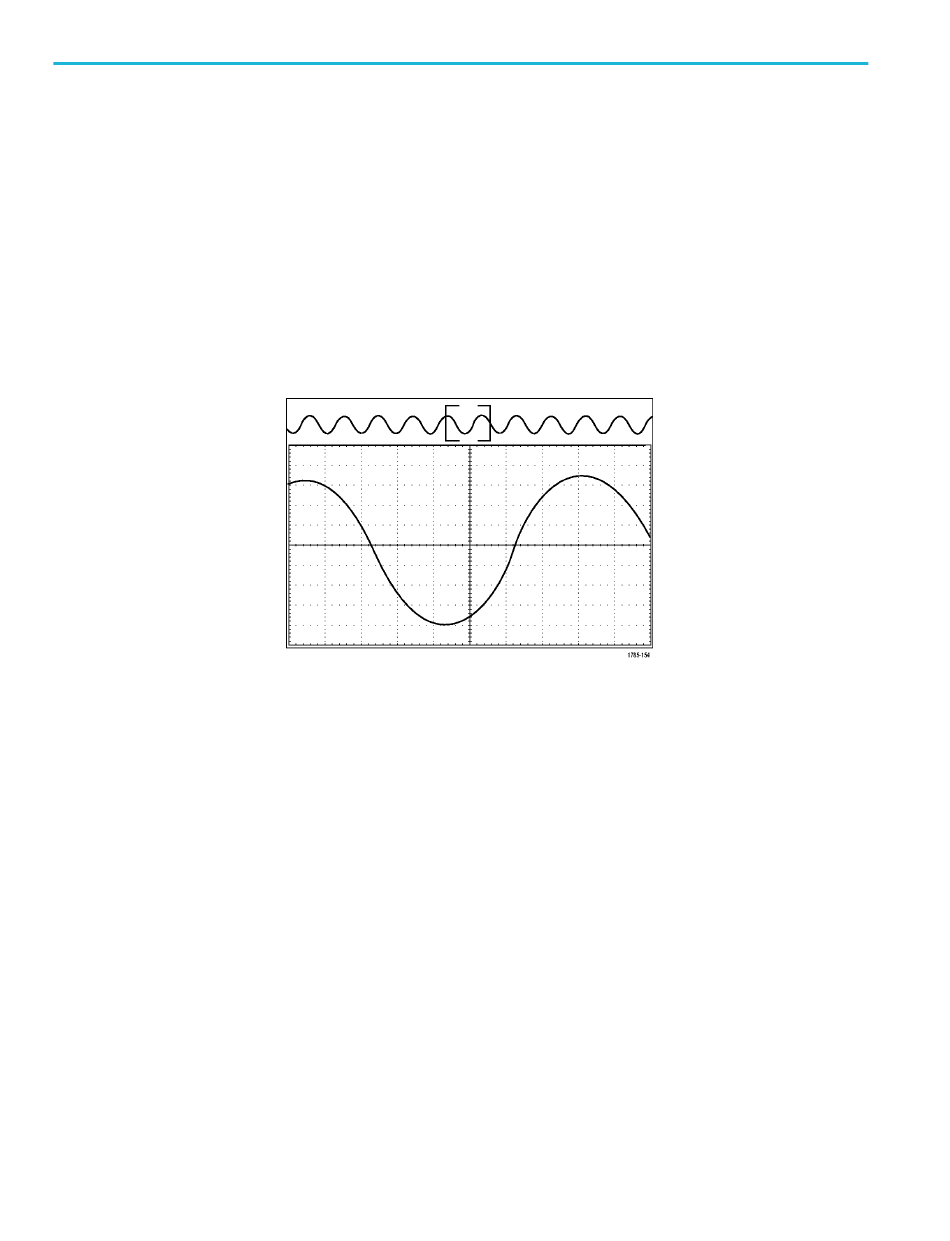

Eine gezoomte Anzeige besteht aus zwei Teilen. Im oberen Teil der Anzeige
werden der gesamte angezeigte Signaldatensatz sowie Größe und Position des
gezoomten Teils des Signals (in Klammern) innerhalb des gesamten Datensatzes
dargestellt. Im unteren Teil der Anzeige wird die gezoomte Anzeige des Signals
(der in Klammern eingeschlossene Teil in der oberen Anzeige) dargestellt.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
