Konzepte von Sampling-Oszilloskopen

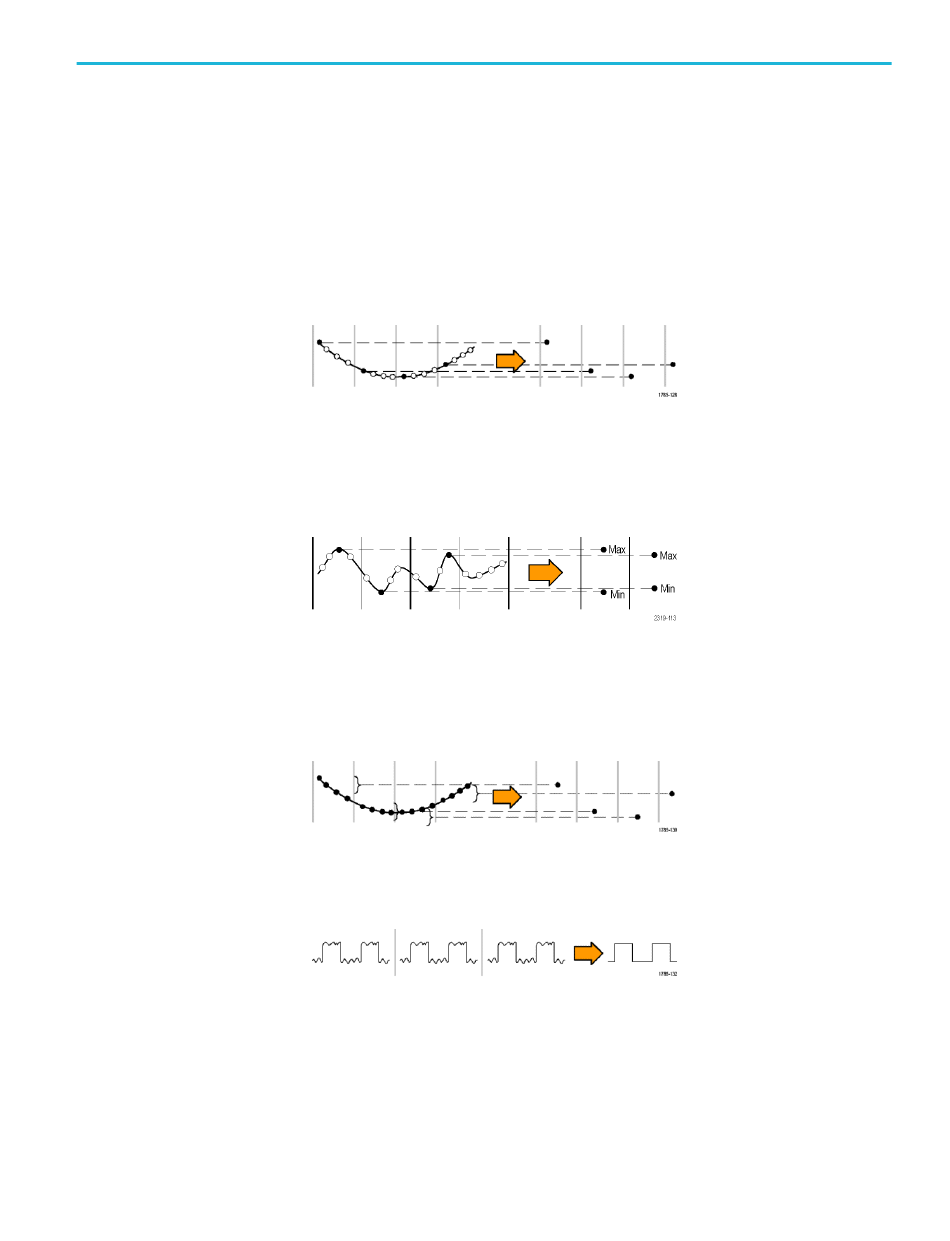

Erfassungsmoduskonzepte
Der Erfassungsmodus legt fest, wie das Oszilloskop die erfassten Datenpunkte
in jedem Erfassungsintervall verwendet, um ein Signal zu erzeugen und
anzuzeigen. Sie können den Erfassungsmodus wie folgt einstellen:
Im Modus Abtastung wird der erste Abtastpunkt aus jedem Erfassungsintervall
zurückbehalten, um das angezeigte Signal zu erzeugen. Dies ist der
Standardmodus.
Bei Peak Detect (Spitzenwert) wird jeweils der höchste und niedrigste
Abtastwert aus zwei aufeinanderfolgenden Erfassungsintervallen verwendet. In
diesem Modus können Sie kurze und schnelle Übergänge in einem Signal
erkennen. Spitzenwerte steht bei eingestellten kürzeren Zeiten pro Skalenteilung
nicht zur Verfügung.
Im Modus Hohe Auflösung werden Signale niedrigerer Frequenzen mit
Oversampling erfasst, und es wird der Mittelwert aller Abtastungen eines jeden
Erfassungsintervalls berechnet. Verwenden Sie den Modus „Hohe Auflösung",
um bei Signalen niedrigerer Frequenzen Abtastpunkte mit einer höheren
Auflösung (16 Bit) zu erhalten.
Im Modus Mittelwert wird der Mittelwert für jeden Aufzeichnungspunkt über
eine benutzerdefinierte Anzahl von Erfassungen berechnet und angezeigt.
Verwenden Sie den Mittelwertmodus, um weißes Rauschen zu verringern.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
41
