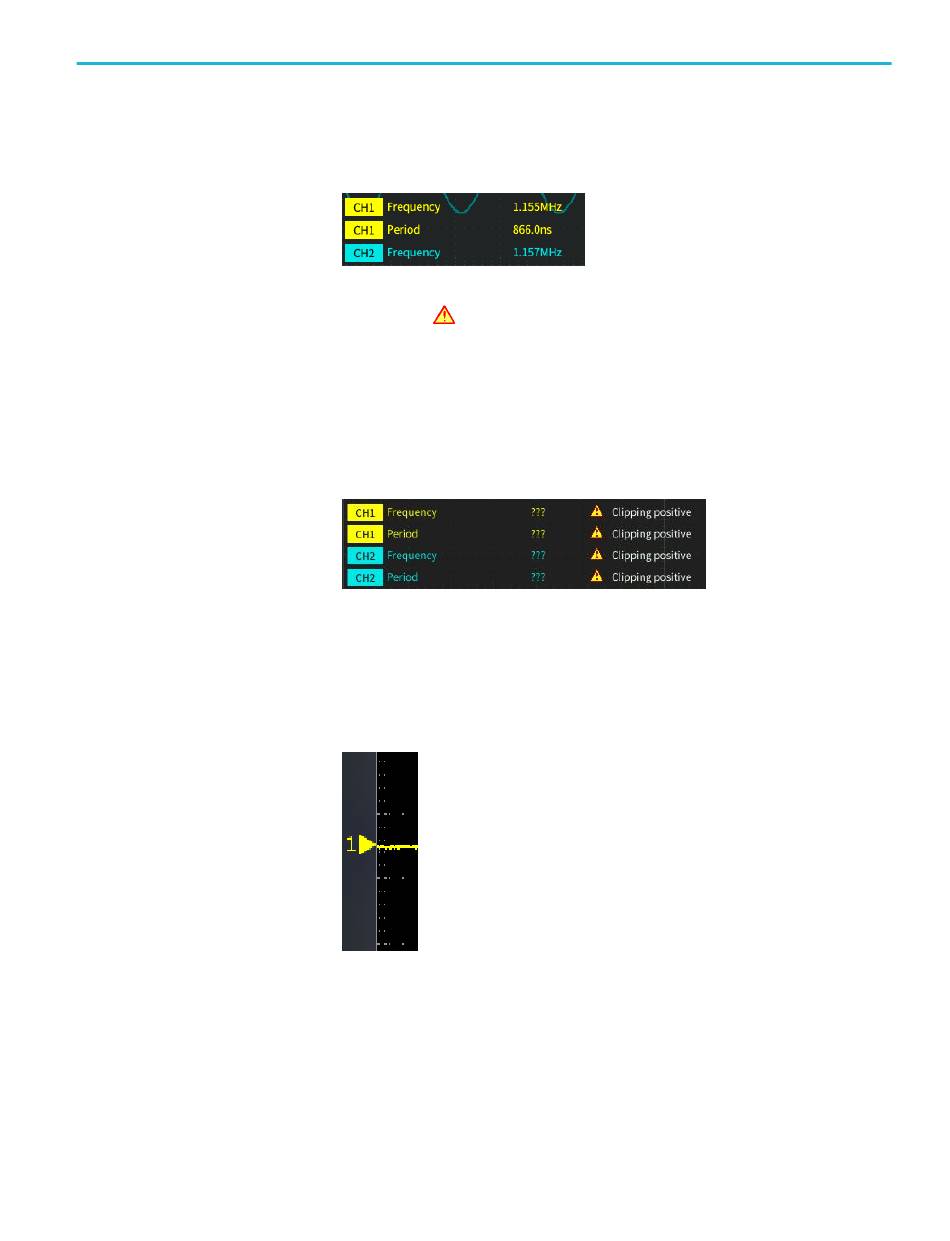

Drücken Sie die Taste Menü Ein/Aus, um die Anzeige von Messungen auf
dem Bildschirm ein- und auszuschalten.
Das Symbol
wird neben einer Messung angezeigt, wenn eine
Signalbegrenzung in vertikaler Richtung vorliegt. Eine Begrenzung liegt
dann vor, wenn ein Teil des Signals sich ober- oder unterhalb der Anzeige
befindet. Eine Begrenzung kann dazu führen, dass das Oszilloskop nicht
exakt misst. Um exakte Messwerte zu erhalten, verstellen Sie die Drehknöpfe
Vertikale Skala und Position so, dass der gesamte vertikale Bereich des
Signals auf dem Bildschirm sichtbar ist.
12. Die Signalgrundlinienmarkierung (linke Bildschirmseite) zeigt den Null-
Volt-Pegel von Signalen an. Die Farben des Symbols entsprechen den Farben
des Signals. Passen Sie die Signalposition mit dem Drehknopf Vertikale
Position an.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
189
