Elemente der grafischen Benutzeroberfläche
184

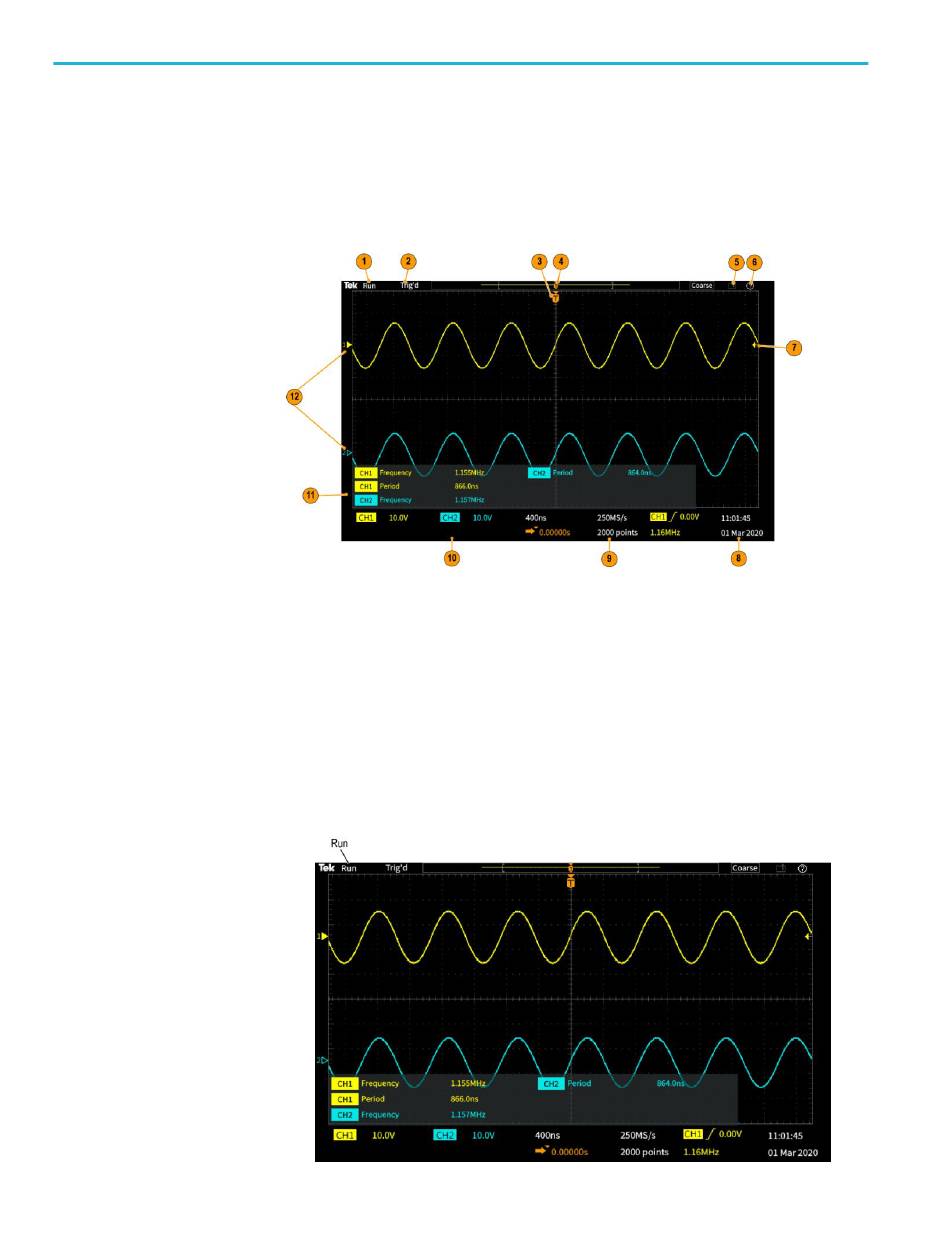

Auf dem Bildschirm erscheinen die unten gezeigten Ziffern. Nicht alle Ziffern
sind jederzeit sichtbar. Manche Anzeigeelemente verschieben sich auch
außerhalb des Rasterbereiches, wenn die Menüs deaktiviert sind.
1. Der Erfassungsstatus zeigt, wenn eine Erfassung ausgeführt oder angehalten
wird oder wenn eine Erfassungs-Voransicht angezeigt wird. Die
Erfassungsmodi sind:
•
Ausführen: Das Oszilloskop erfasst Signale und zeigt sie an.
•
Stopp:Das Oszilloskop hat die Erfassung von Signaldaten angehalten.
•
Rollen: Führt einen Bildlauf von aufeinanderfolgenden Signalpunkten
über die Anzeige in einer Rollbewegung von rechts nach links durch. Der
Rollmodus startet automatisch, wenn die Zeitbasis auf ≥40 ms/div
festgelegt ist.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
