Analysieren eines Signals
104

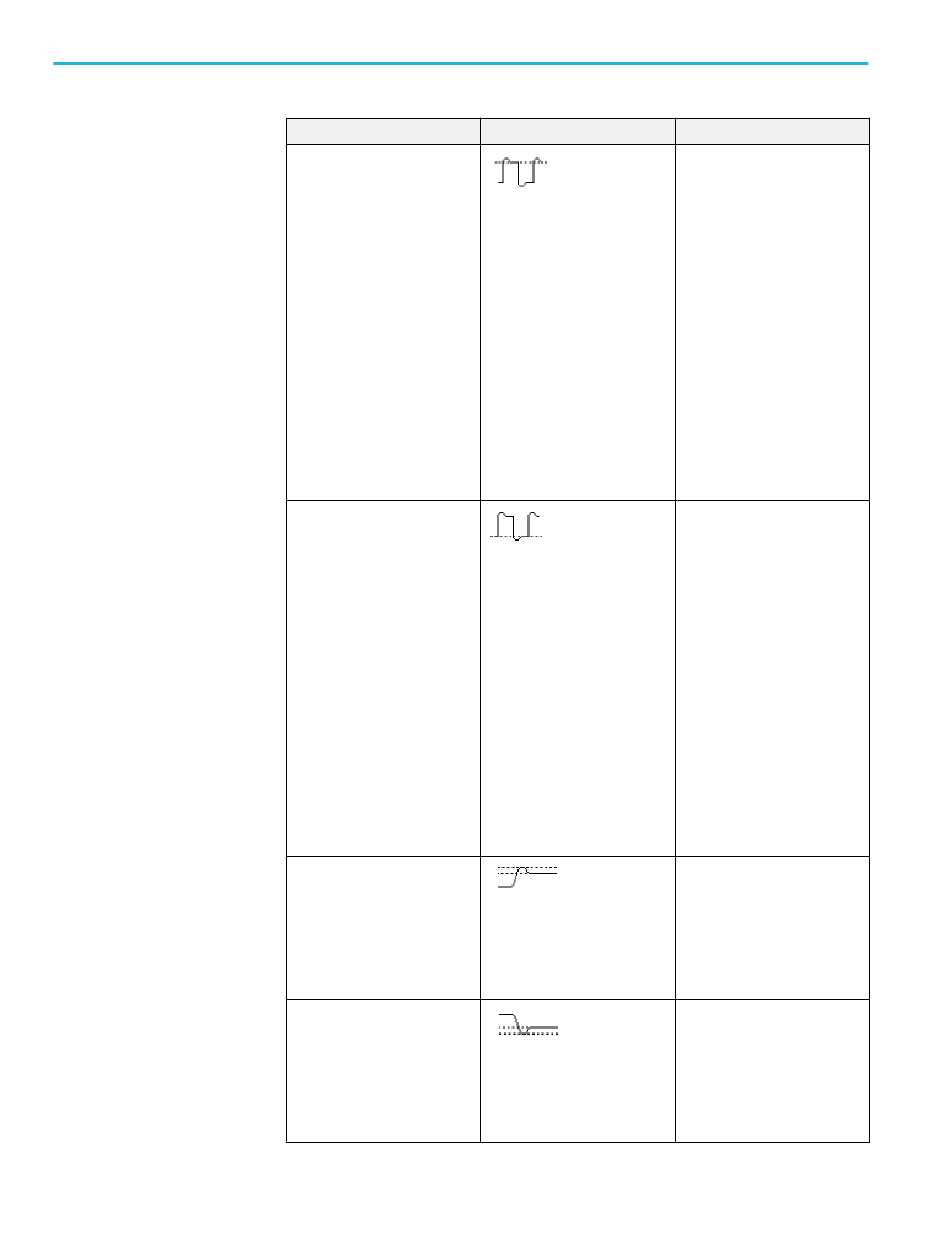

Messung
Hoch
Niedrig
+Über
–Über
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Beschreibung
Dieser Wert wird als 100 %-
Wert verwendet, wenn hohe,
mittlere oder niedrige
Referenzwerte benötigt werden,
z. B. bei von Abfalls- oder
Anstiegszeitmessungen. Wird
entweder mit der Min/Max- oder
mit der Histogramm-Methode
ermittelt. Bei der Min/Max-
Methode wird der gefundene
Maximalwert verwendet. Bei der
Histogramm-Methode wird der
am häufigsten oberhalb der
Mitte gefundene Wert
verwendet. Dieser Wert wird am
gesamten Signal oder am
gesamten getorten Bereich
gemessen.
Dieser Wert wird als 0 %-Wert
verwendet, wenn hohe, mittlere
oder niedrige Referenzwerte
benötigt werden, z. B. bei
Abfallzeit- oder
Anstiegszeitmessungen. Wird
entweder mit der Min/Max- oder
mit der Histogramm-Methode
ermittelt. Bei der Min/Max-
Methode wird der gefundene
Minimalwert verwendet. Bei der
Histogramm-Methode wird der
am häufigsten unterhalb der
Mitte gefundene Wert
verwendet. Dieser Wert wird am
gesamten Signal oder am
gesamten getorten Bereich
gemessen.
Dieser Wert wird über ein
gesamtes Signal oder einen
gesamten getorten Bereich
gemessen und angegeben als:
Positives Überschwingen =
(Maximum – Hoch) / Amplitude
x 100 %.
Dieser Wert wird über ein
gesamtes Signal oder einen
gesamten getorten Bereich
gemessen und angegeben als:
Negatives Überschwingen =
(Niedrig – Minimum) /
Amplitude x 100 %.
