Einstellen des Triggermodus
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Mit diesem Ablauf können Sie den Trigger-Modus des Oszilloskops einstellen.
Der Triggermodus legt fest, wie sich das Oszilloskop bei fehlendem oder
vorhandenem Trigger verhält. Der Triggermodus aktiviert außerdem die Trigger-
Holdoff-Funktion. Siehe
Der Triggermodus legt nicht die Triggerbedingungen fest. Dies geschieht mit den
Triggerart-Seitenmenütasten.

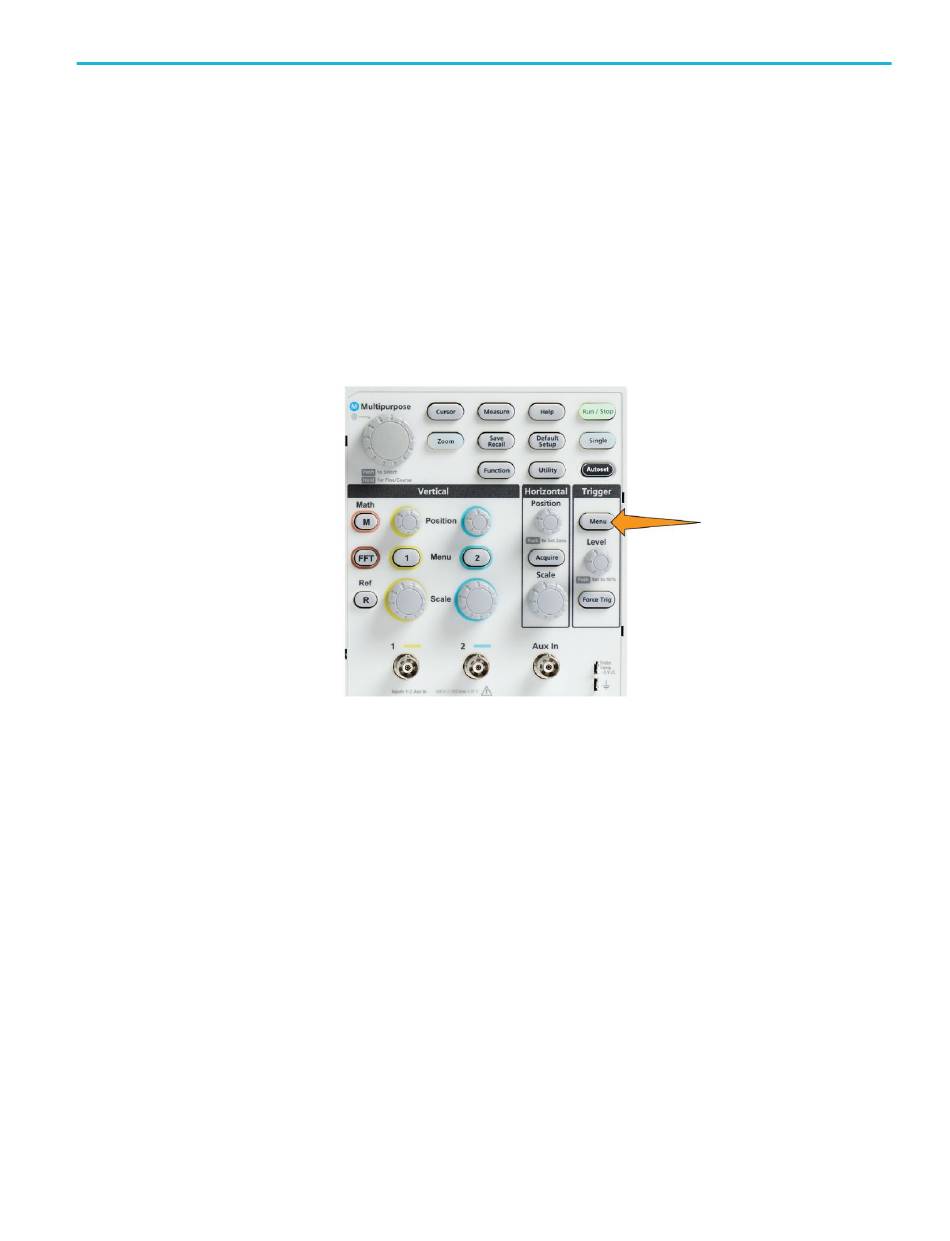

1. Drücken Sie die Taste Triggermenü am vorderen Bedienfeld.
2. Drücken Sie die Seitenmenütaste -Weiter- Seite 1 von 2.
3. Drücken Sie die Seitenmenütaste Modus.
4. Verwenden Sie den Mehrfunktions-Drehknopf, um einen Trigger- oder
Holdoff-Modus auszuwählen:
•
Klicken Sie auf Auto (ungetriggerter Durchlauf), sodass das
Oszilloskop ein Signal erfassen und anzeigen kann, selbst wenn kein
Trigger vorliegt. Bei fehlendem gültigen Triggerereignis wird das Signal
am Bildschirm als durchlaufende Signal angezeigt.Siehe
Triggermodus (ungetriggerter Durchlauf)
•
Klicken Sie auf Normal, sodass das Oszilloskop ein Signal nur erfassen
und anzeigen kann, wenn ein gültiges Triggerereignis auftritt. Siehe
Normaler Triggermodus
•
Klicken Sie auf Holdoff, um einen Zeitraum nach einem Triggerereignis
festzulegen, während dessen das Oszilloskop neue Triggerereignisse
ignoriert. Sobald der Holdoff-Zeitraum vorüber ist, beginnt das
Triggermodi
auf Seite 47.
auf Seite 48.
Triggereinstellung
Auto-
auf Seite 48.
69
