Trigger-Bedienelemente
176
HINWEIS. Sie können den Fein-Drehknopf für die Empfindlichkeitseinstellungen
der Funktion-Taste (Navigation-Bedienelemente) wählen, um mit dem
Positionsdrehknopf kleinere Anpassungen vorzunehmen.
Durch Drücken der Taste Erfassen wird das Menü geöffnet mit dem Sie den
Erfassungsmodus festlegen und die Aufzeichnungslänge anpassen.
Die Einstellungen der Triggerbedienelemente werden wirksam, sobald das
Oszilloskop beginnt, Signaldaten zu erfassen, um einen Signaldatensatz
anzulegen. Siehe
Triggerkonzepte
63.

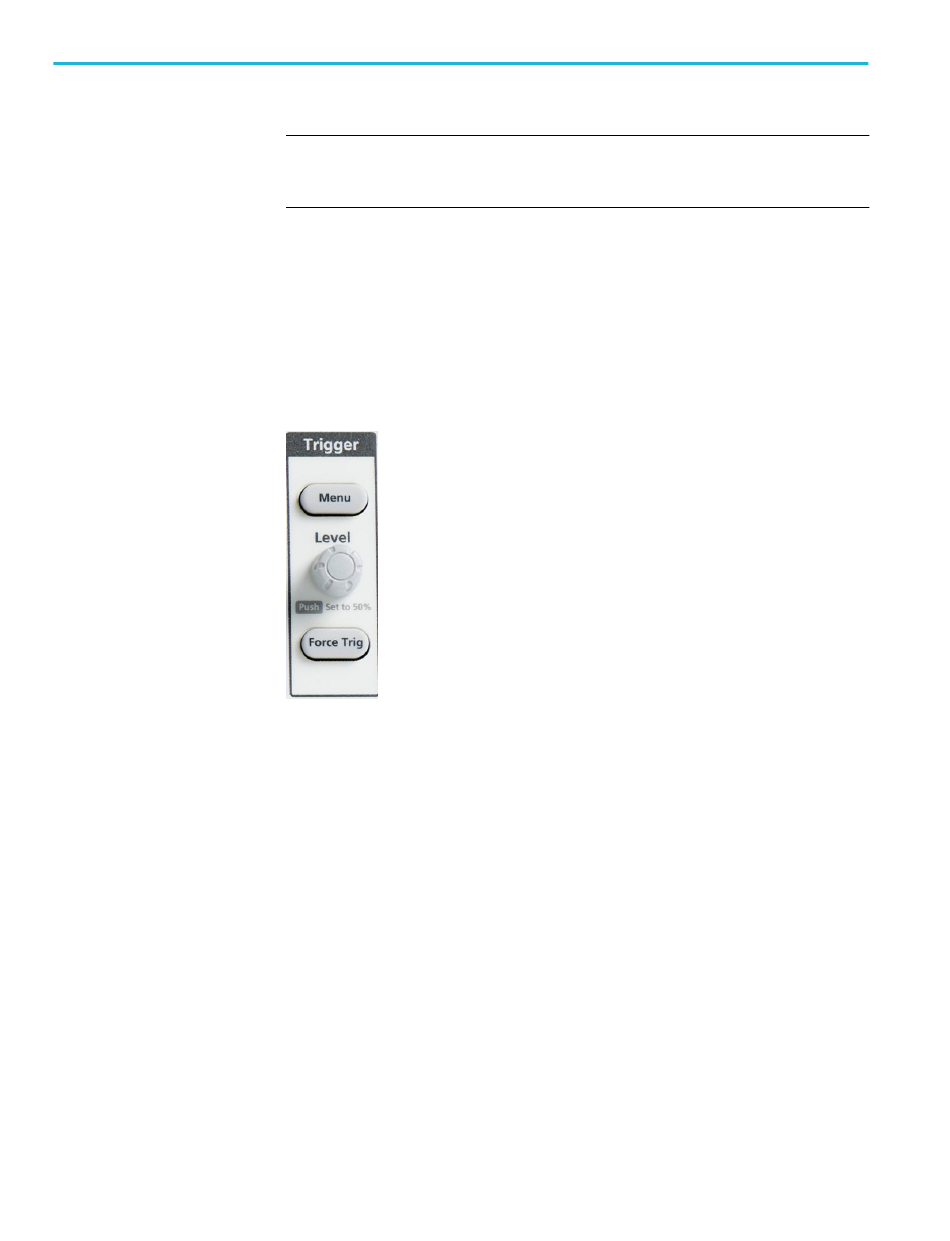

Mit der Taste Menü im Triggerbereich wird das Seitenmenü für
Triggereinstellungen geöffnet.
Der Drehknopf Pegel des Triggermenüs dient zum Anpassen des Triggerpegels.
Bei Betätigung dieses Bedienelements wird der Triggerpegel mit einer
horizontalen Linie angezeigt.
Drücken Sie den Drehknopf Pegel des Triggermenüs, um den Triggerpegel auf
50 % (vertikaler Mittelpunkt des Signals) einzustellen.
Durch Drücken der Taste Trigger erzwingen wird ein sofortiges Triggerereignis
ausgelöst.
auf Seite 42.Siehe
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Triggereinstellung
auf Seite
