Triggern auf eine angegebene Impulsbreite
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Mit diesem Ablauf können Sie das Oszilloskop so einstellen, dass das Gerät auf
eine vorgegebene Signalimpulsbedingung triggert. Sie können auf Impulse
triggern, die kürzer als, länger als, gleich oder ungleich einem angegebenen
Zeitraum (Breite) sind. Die kleinste Impulsbreiteneinstellung beträgt 1 ns. Siehe
Zur Auswahl stehende Triggerarten
Die Impulsbreitentriggerung wird meist zur Fehlersuche oder Analyse von
Digitalsignalen verwendet.

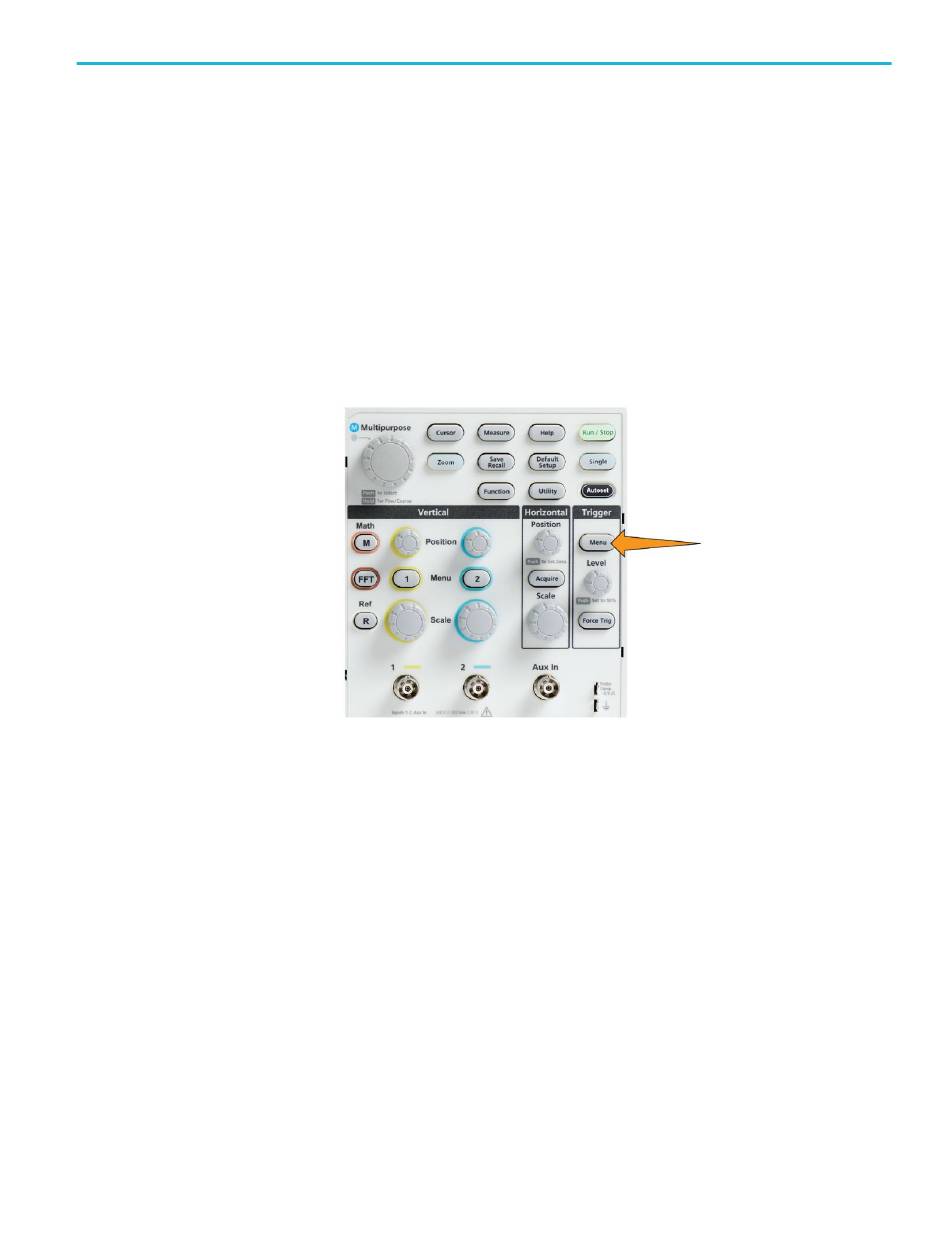

1. Drücken Sie die Taste Triggermenü am vorderen Bedienfeld.
2. Drücken Sie die Seitenmenütaste Art.
3. Wählen Sie mit dem Mehrfunktions-Drehknopf die Option Impulsbreite
aus und klicken Sie darauf.
4. Drücken Sie die Seitenmenütaste Quelle, wählen Sie mit dem
Mehrfunktions-Drehknopf den Kanal, der als Quelle des Triggersignals
dienen soll, und klicken Sie ihn an.
5. Drücken Sie die Seitenmenütaste Polarität, wählen Sie mit dem
Mehrfunktions-Drehknopf die Impulspolarität (positiv oder negativ) aus,
auf die getriggert werden soll, und klicken Sie sie an.
auf Seite 46.
Triggereinstellung
65
