Analysieren eines Signals
Durchführen automatischer Messungen
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Mit automatischen Messungen können Sie an einem Signal übliche Messungen
wie beispielsweise Signalfrequenz, Periode, Anstiegs- und Abfallzeit usw.
schnell vornehmen. Sie können an einer beliebigen Kombination von
Eingangskanälen und einem Math-Signal maximal sechs Messungen gleichzeitig
durchführen. Die Messungen werden auf dem Hauptbildschirm in der
Reihenfolge angezeigt, in der sie ausgewählt wurden.
So führen Sie eine automatische Messung durch:
1. Erfassen Sie ein getriggertes Signal und zeigen Sie das Signal an.

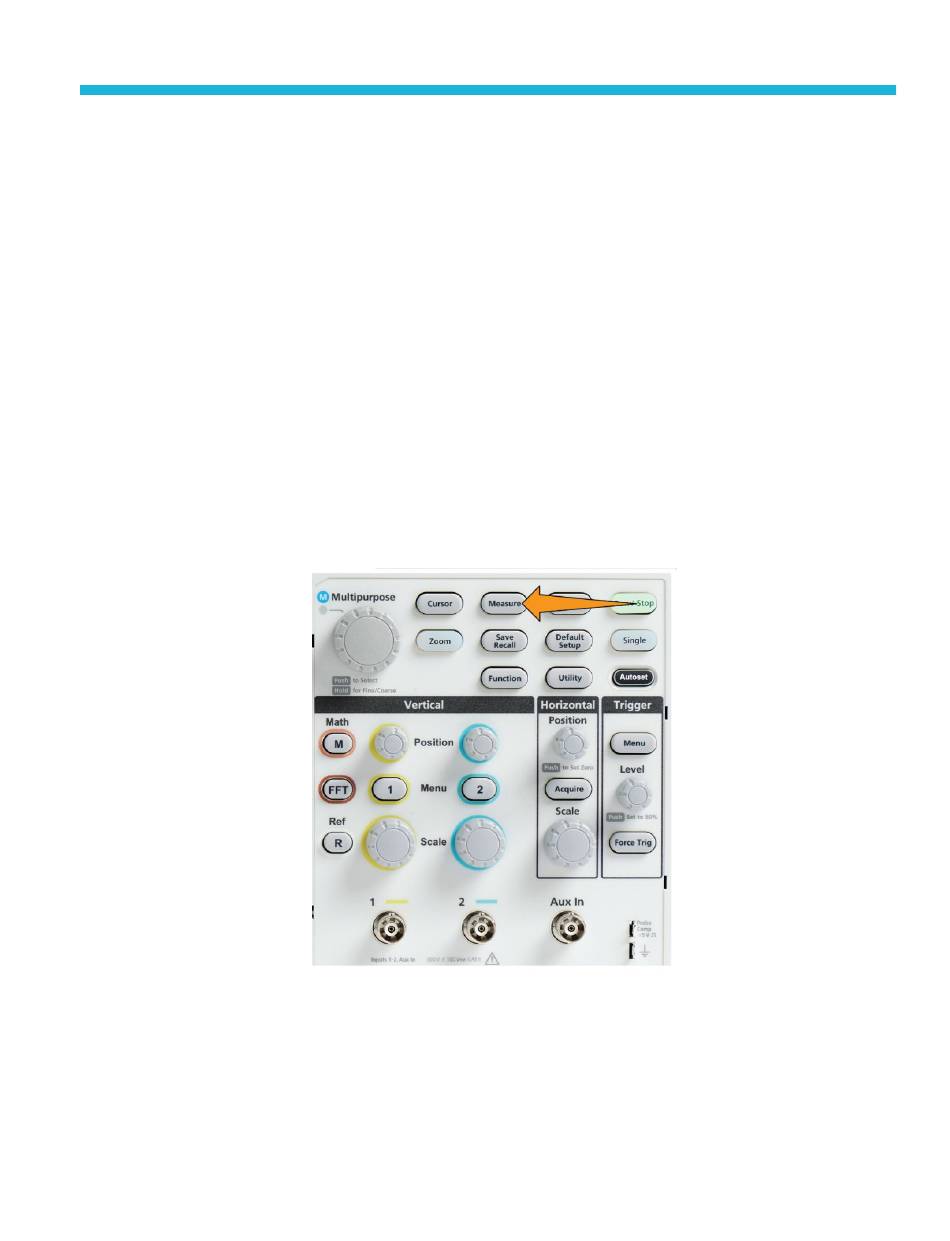

2. Drücken Sie Messen.
3. Drücken Sie die Seitenmenütaste, um den Kanal auszuwählen, an dem
Messungen vorgenommen werden sollen.
4. Wählen Sie mit dem Mehrfunktions-Drehknopf eine Messung aus und
klicken Sie darauf. Siehe
Seite 99.
Die Leiste Messergebnisauswahl oben am Bildschirm wird aktualisiert, um
dadurch anzuzeigen, dass eine Messung für diesen Kanal ausgewählt wurde
(farblich markiert), wobei insgesamt maximal sechs Messungen angezeigt
werden können.
Beschreibungen automatischer Messungen
auf
95
