Erfassungs-Setup
82
3. Bei Einstellung der Verzögerung auf Ein wird der Triggerpunkt vom
Dehnungspunkt getrennt. Schieben Sie den Triggerpunkt mit dem Drehknopf
Horizontale Position vom Dehnungspunkt weg (Mittelraster). Die Dauer der
Verzögerung wird im Horizontalstatus-Bereich unten in der Mitte des Rasters
angezeigt und ist auf 0 s (Mittelraster) bezogen.

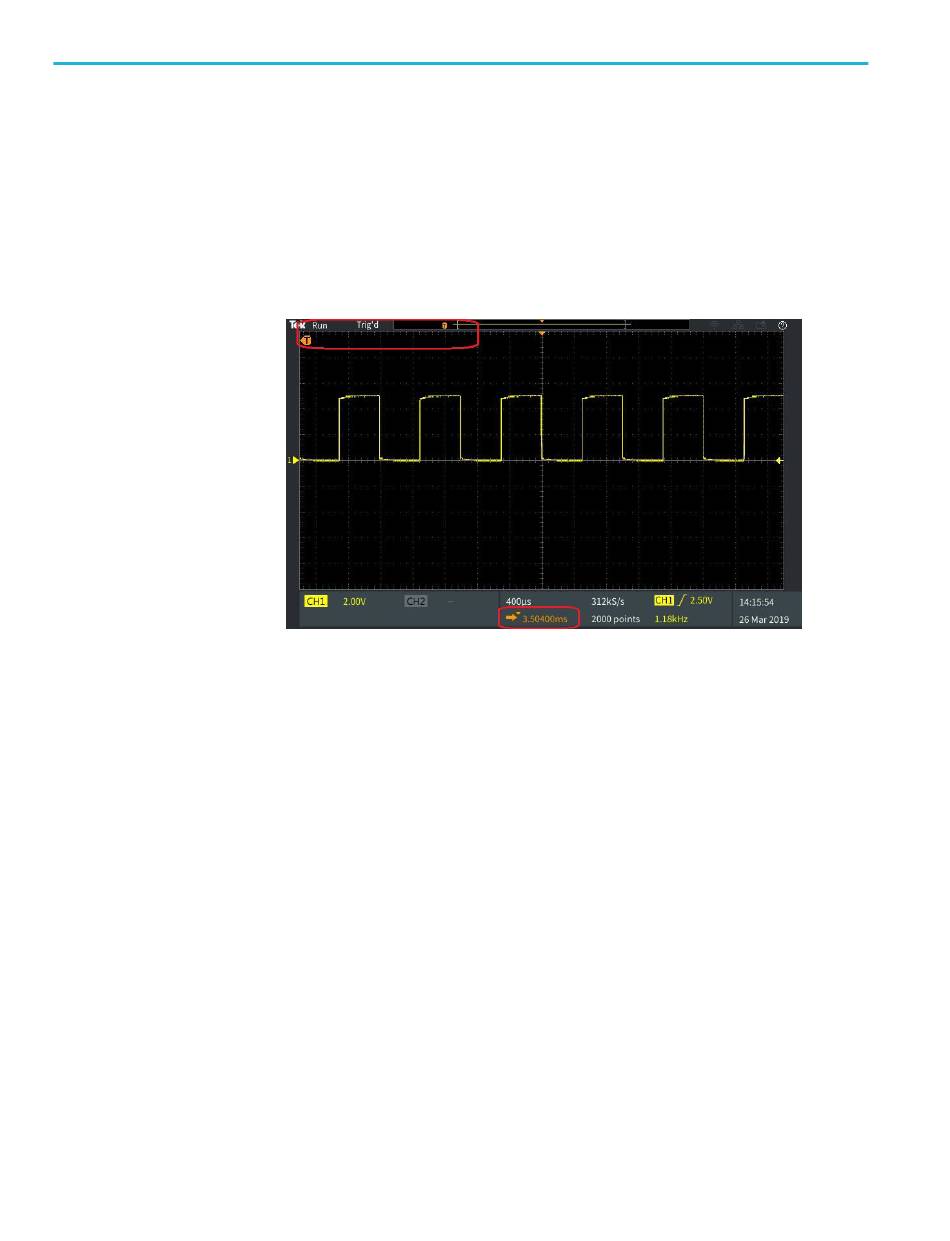

Der Triggerpunkt kann aus dem Anzeigebereich des Bildschirms wandern. In
diesem Fall ändert sich die Triggermarkierung, um die Richtung des
Triggerpunktes anzuzeigen.
4. Sobald ein interessierender Signalbereich in der Bildschirmmitte angezeigt
wird, passen Sie die Einstellung des Drehknopfes Horizontale Skala so an,
dass mehr Punkte des interessierenden Bereiches angezeigt werden. Nutzen
Sie dann die entsprechenden Bedienelemente, um mehr Details anzuzeigen.
5. Drücken Sie die Seitenmenütaste Horizontale Position auf 0 s einst., um
den Triggerpunkt zurück in die Mitte des Signaldatensatzes zu verschieben
(wodurch die Verzögerung auf 0 eingestellt wird). Durch Drücken dieser
Taste wird der Verzögerungsmodus nicht ausgeschaltet.
Außerdem können Sie den Drehknopf Horizontale Position am vorderen
Bedienfeld drücken, um den Triggerpunkt zurück in die Mitte des
Signaldatensatzes zu verschieben.
Triggerverzögerung und Trigger-Holdoff sind nicht dasselbe. Siehe
Triggermodus
auf Seite 48.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
