Konzepte von Sampling-Oszilloskopen

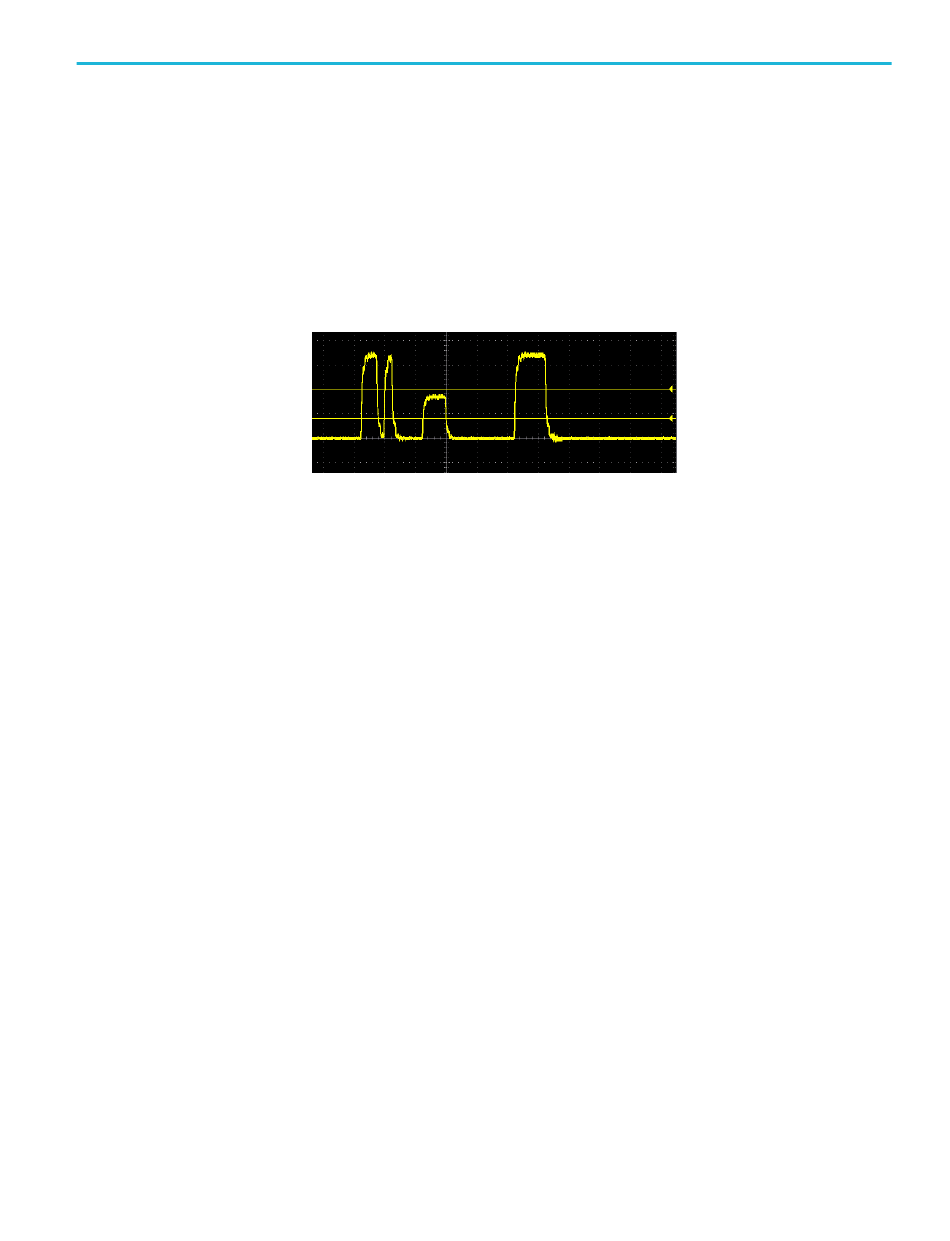

Ein Runt-Trigger benötigt zwei Schwellenwerte, um die zwei Pegel festzulegen,
die ein Signal durchlaufen muss, um als gültiges (Nicht-Runt-)Signal zu gelten.
Der Pfeil am äußersten rechten Ende des Bildschirms markiert den bzw. die
Schwellenwertpegel dieses Signals.
Durch Drehen des Triggerpegel-Drehknopfes wird der Schwellenwertpegel
geändert, und es wird kurzzeitig eine lange horizontale Linie (zwei Linien bei
einem Runt-Trigger) entlang des Signals angezeigt, um die Triggerpegel im
Verhältnis zum gesamten Signal anzuzeigen.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
45
