Triggereinstellung
Triggern auf eine Signalflanke
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
Mit diesem Ablauf stellen Sie das Oszilloskop so ein, dass das Gerät auf eine
steigende oder fallende Flanke eines Signals triggert.

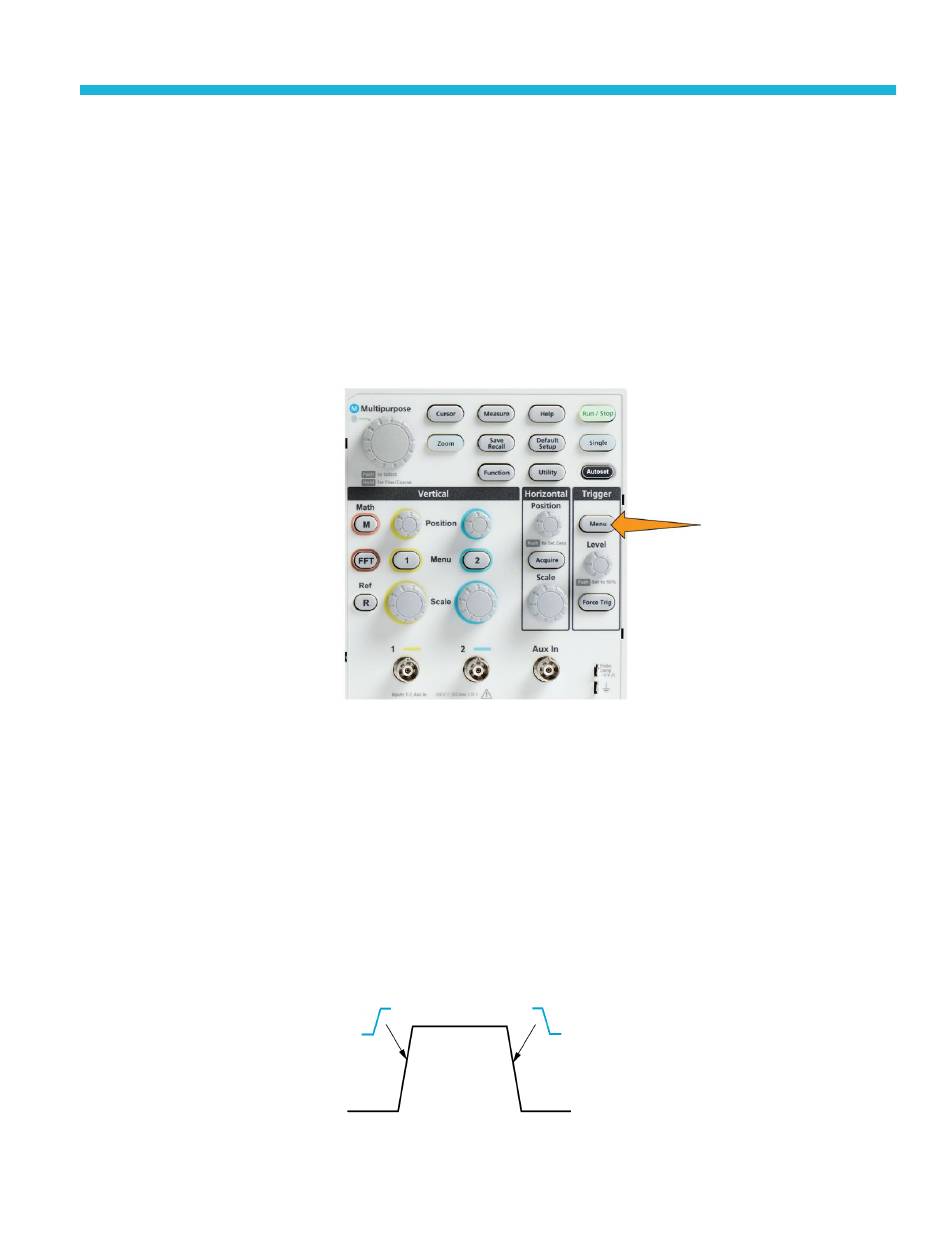

1. Drücken Sie die Taste Triggermenü am vorderen Bedienfeld.
2. Drücken Sie die Seitenmenütaste Art.
3. Wählen Sie mit dem Mehrzweck-Drehknopf die Option Flanke aus und
klicken Sie darauf.
4. Drücken Sie die Seitenmenütaste Quelle, wählen Sie mit dem
Mehrfunktions-Drehknopf einen Kanal aus und klicken Sie auf den Kanal,
um diesen als Quelle des Trägersignals zu verwenden, oder wählen Sie
Stromnetz aus, um die Netzfrequenz als Triggersignal zu verwenden.
5. Drücken Sie die Seitenmenütaste Anstieg, um zwischen steigender und
fallender Flanke auszuwählen, auf die das Oszilloskop triggern soll.
