Einstellen der vertikalen Position des Signals
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C

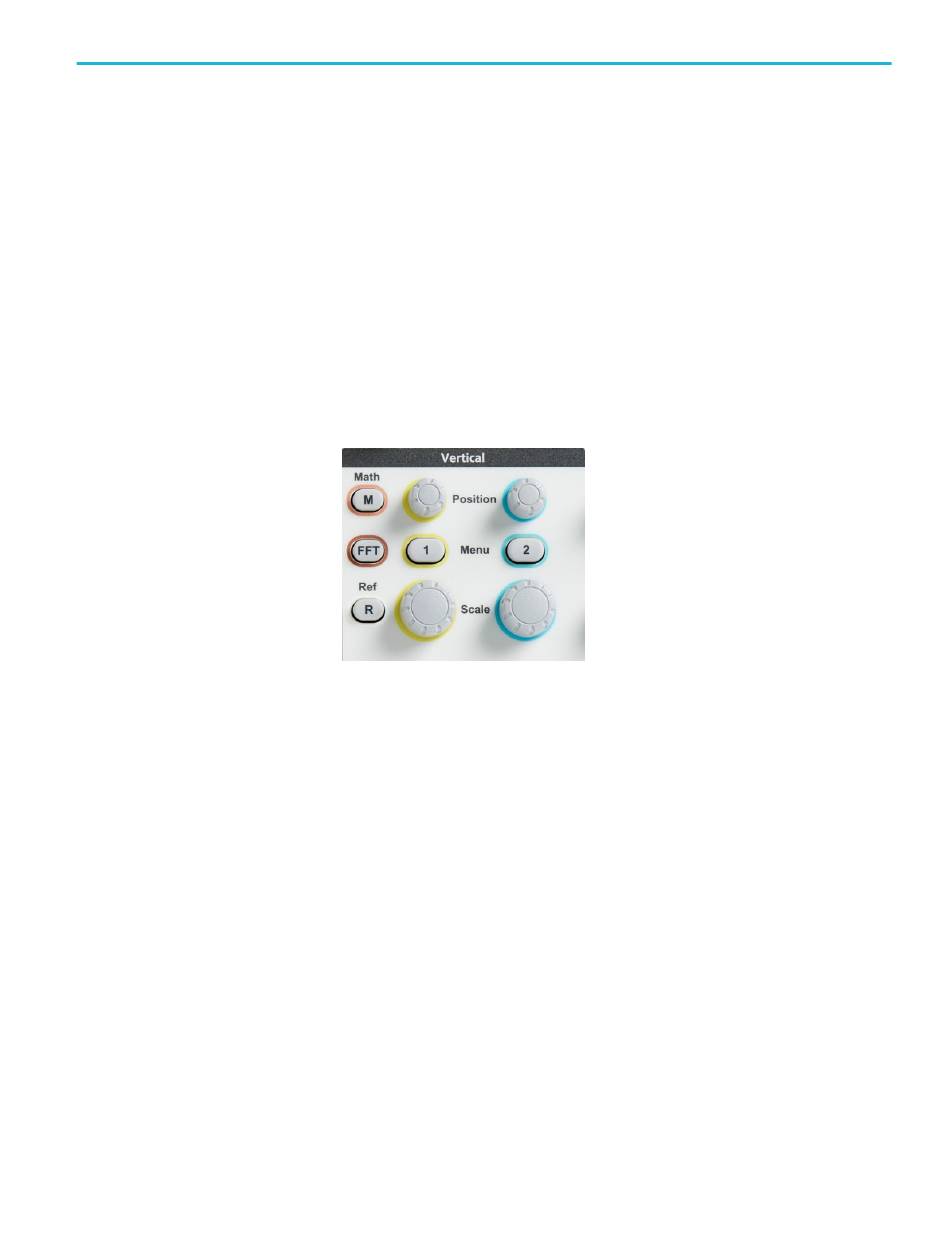

Um eine Signalposition schnell anzuordnen, nutzen Sie am vorderen Bedienfeld
den Drehknopf Vertikale Position des Kanals, den Sie verschieben möchten.
Mit dem Untermenü Position können Sie die vertikale Position des Signals
einstellen, wodurch das Signal auf dem Bildschirm nach oben oder unten
verschoben wird. Außerdem können Sie mit diesem Menü schnell den Wert
0 (Erde) des Signals in das Horizontalraster in der Mitte verschieben. Siehe
Unterschied zwischen vertikaler Position und Offset
1. Drücken Sie die Vertikale Menü-Taste, um den Kanal einzugeben, den Sie
einstellen möchten. Die Einstellungen jedes Kanals werden unabhängig von
allen anderen Kanälen vorgenommen.
2. Drücken Sie die Seitenmenütaste Position, um das Untermenü
„Position" anzuwählen und anzuzeigen.
3. Zur Einstellung eines bestimmten Positionswertes wählen Sie mit dem
Mehrfunktions-Drehknopf das Positionsfeld aus, und klicken Sie auf das
Feld. Sie können den Wert mit dem Drehknopf ändern, wodurch das Signal
auf dem Bildschirm bei Änderung des Werts verschoben wird. Klicken Sie
erneut auf den Drehknopf, um das Feld zu verlassen.
4. Zur Einstellung der Position auf 0 (mittleres Raster) wählen Sie mit dem
Mehrfunktions-Drehknopf die Option Einst. auf 0 aus und klicken Sie
darauf.
Einstellen von Kanaleingangsparametern
auf Seite 60.
Der
59
