Analysieren eines Signals
Erzeugen von mathematischen Signalen
118
Mithilfe von Math-Signalen können Sie Signale zweier Kanäle addieren,
subtrahieren und multiplizieren, um ein neues Math-Signal zu erzeugen.
Anschließend können Sie Messungen an den Math-Signalen vornehmen oder das
Signal in einem Referenzspeicher oder in einer externen Signaldatendatei
speichern.

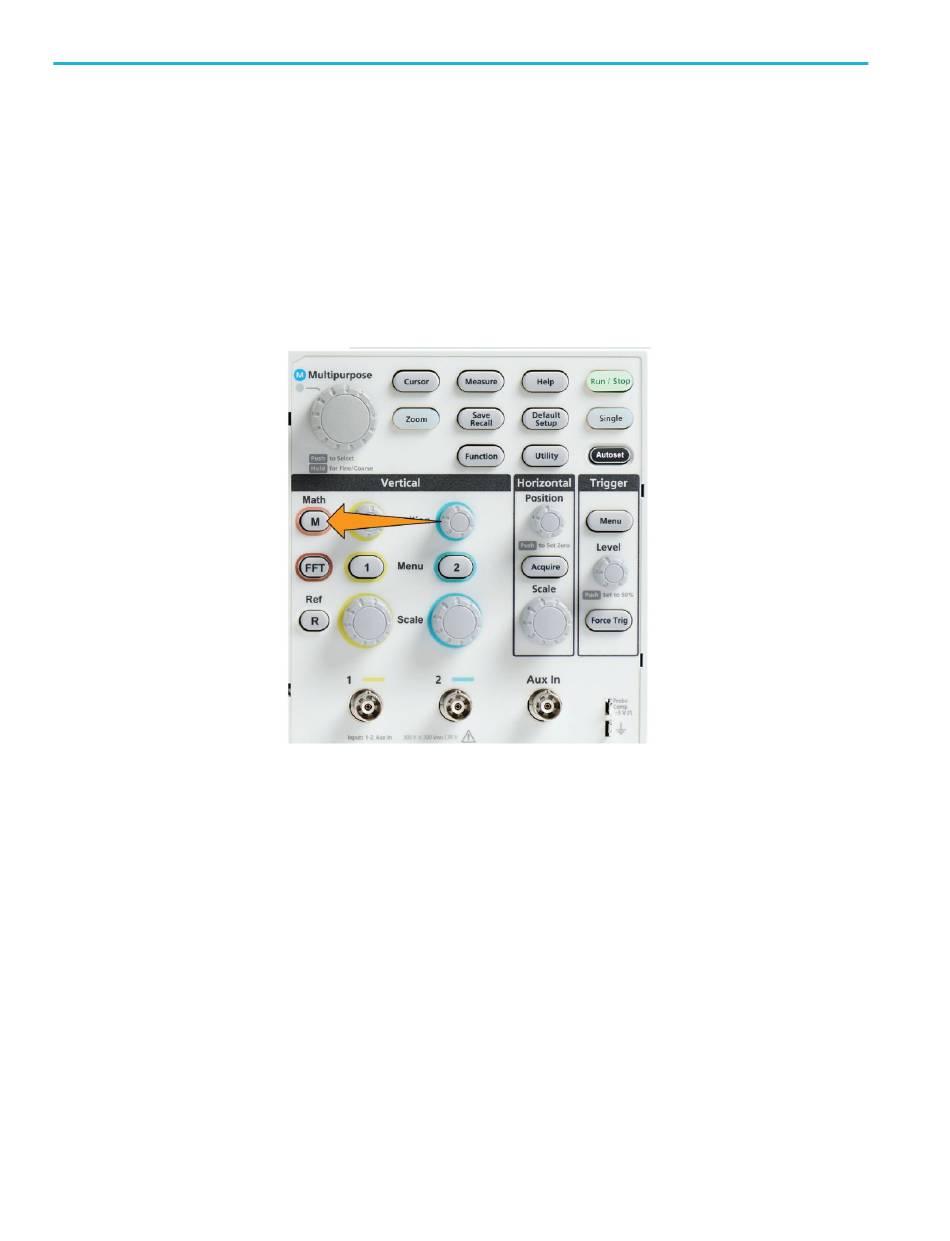

1. Drücken Sie Math. Das Oszilloskop zeigt ein rotes Math-Signal an, zu
dessen Darstellung die aktuellen Seitenmenüeinstellungen verwendet werden.
2. Drücken Sie die Seitenmenütaste Quelle 1.
3. Wählen Sie mit dem Mehrfunktions-Drehknopf den ersten Kanal aus, den
Sie für das Math-Signal verwenden möchten, und klicken Sie darauf.
4. Drücken Sie die Seitenmenütaste Operator.
5. Wählen Sie mit dem Mehrfunktions-Drehknopf die mathematische
Operation (Addieren, Subtrahieren oder Multiplizieren) aus, die auf die
beiden Signale angewendet werden soll, und klicken Sie darauf.
6. Drücken Sie die Seitenmenütaste Quelle 2.
7. Wählen Sie mit dem Mehrfunktions-Drehknopf den zweiten Kanal aus, den
Sie für das Math-Signal verwenden möchten, und klicken Sie darauf. Das
Oszilloskop zeigt sofort das Math-Signal an.
8. Um die vertikale Position des Math-Signals zu verschieben, drücken Sie die
Seitenmenütaste Position, und verschieben Sie das Signal mit dem
Mehrfunktions-Drehknopf.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
