Beschriften von Kanälen
190
Sie können den in der Anzeige dargestellten Kanälen eine Beschriftung oder
Notiz hinzufügen, damit Sie diese leicht unterscheiden können. Die Notiz wird in
der Anzeige für die Signalgrundlinie auf der linken Seite des Bildschirms
platziert. Die Notiz kann bis zu 32 Zeichen enthalten. Führen Sie die folgenden
Schritte aus, um den Kanal zu beschriften:
1. Drücken Sie die Taste auf dem vorderen Bedienfeld, um einen Eingangskanal
für das assoziierte Seitenmenü zu öffnen.

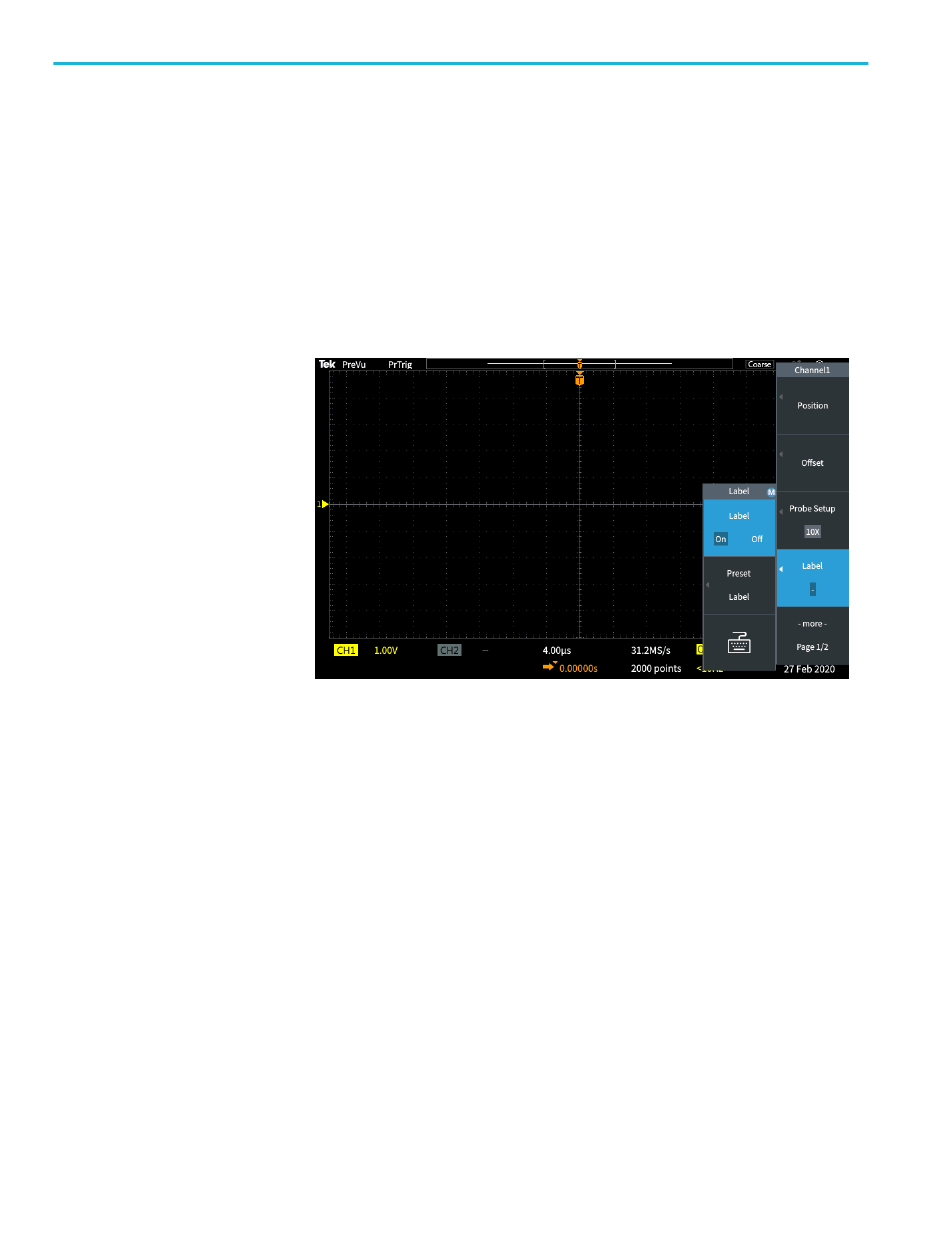

2. Drücken Sie im Seitenmenü auf Beschriften, um das Seitenmenü zum
Beschriften zu öffnen.
3. Um die Beschriftung EIN oder AUS zu stellen, verwenden Sie den
Mehrfunktions-Drehknopf, um Beschriftung EIN/AUS zu wählen und
klicken dann mit dem Mehrfunktions-Drehknopf, um die gewünschte
Option auszuwählen.
Benutzerhandbuch der Oszilloskop-Baureihe TBS1000C
