Analysieren eines Signals
Verwenden von Cursors zur Durchführung manueller Messungen
110
Cursors sind vertikale und horizontale Linien auf dem Bildschirm, die Sie
positionieren, um Messungen an Signalen vorzunehmen. Zu den Cursors gehören
Anzeigen, die den Wert an ihrer jeweiligen Position bzw. dort anzeigen, wo sie
ein Signal überqueren. Cursors zeigen außerdem den Messwert der absoluten
Differenz (bzw. Delta) zwischen zwei Cursorposition an.

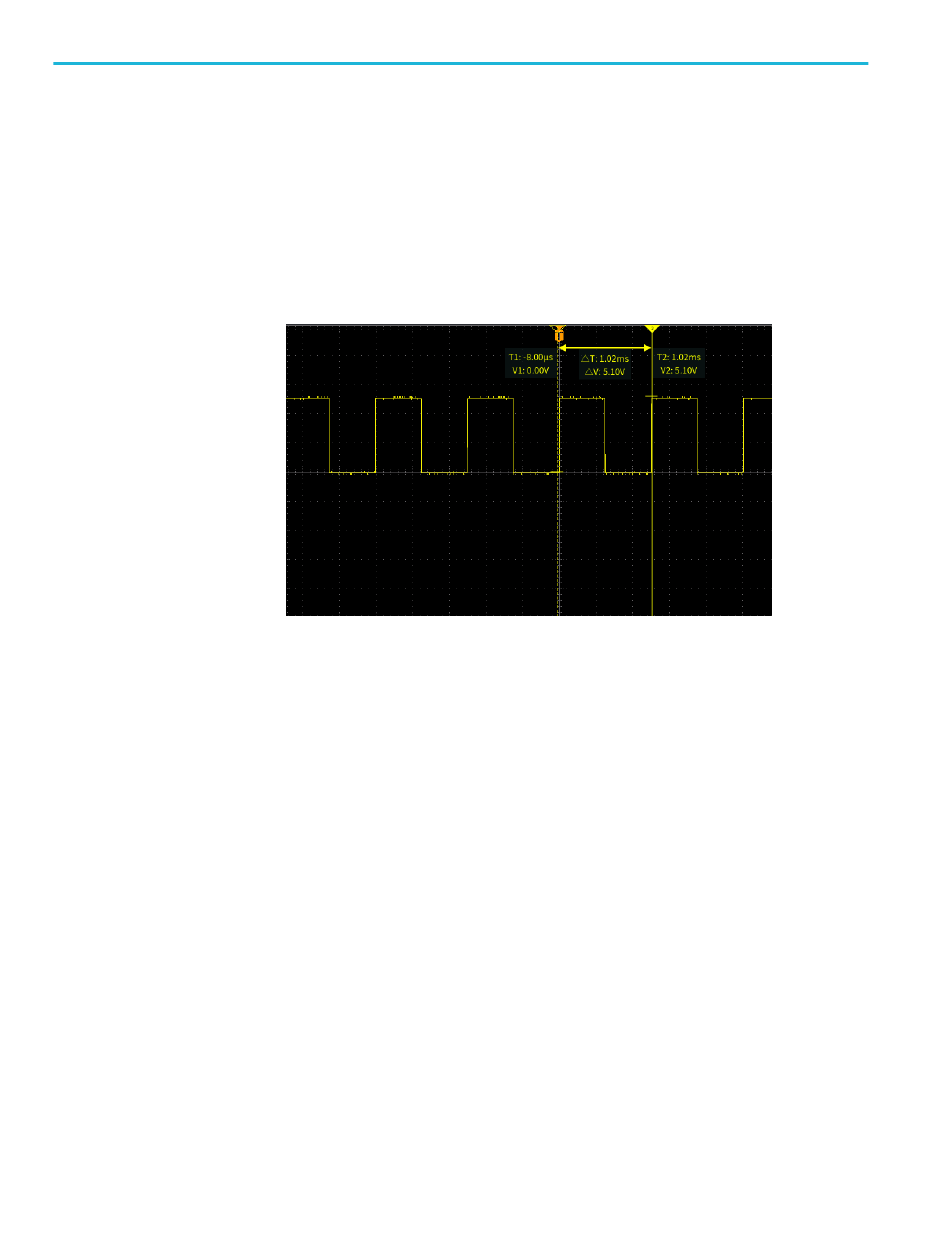

Cursoranzeigen werden neben den Cursors dargestellt. Die Anzeigen geben die
Signalwerte an der aktuellen Cursorposition wieder. Die Cursoranzeigen stellen
außerdem die Differenz (Delta, gekennzeichnet durch ein Δ-Symbol) zwischen
Cursormessungen dar. Auf dem Oszilloskop werden die Anzeigen stets
dargestellt, wenn die Cursors eingeschaltet sind.
