Kennenlernen des Oszilloskops
Anschließen von Tastköpfen an das Oszilloskop
22
Sie müssen Tastköpfe oder Kabel an das Oszilloskop anschließen, bevor Sie ein
Signal anzeigen und Messungen vornehmen können. Im folgenden Text wird
beschrieben, wie Tastköpfe an das Oszilloskop angeschlossen werden.

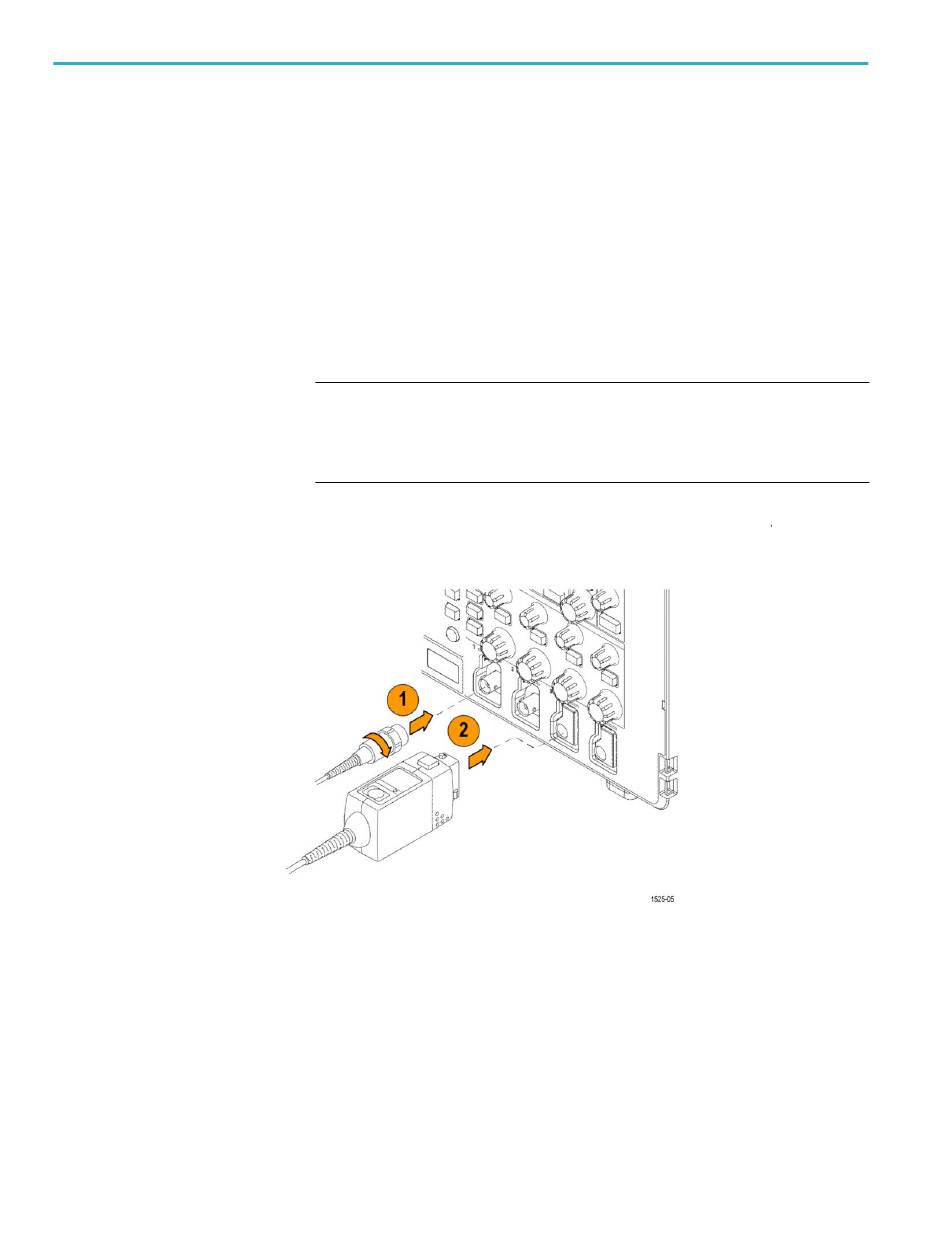

1. BNC-Tastköpfe oder Kabel: Schieben Sie den BNC-Tastkopf bzw. das BNC-
Kabel auf den Steckverbinder, sodass die Kontaktstifte des Steckverbinders
auf die Buchsen ausgerichtet sind, und drehen Sie den BNC-Stecker
anschließend zur Arretierung im Uhrzeigersinn. Im Lieferumfang des
Oszilloskops sind Tastköpfe mit BNC-Steckverbinder enthalten.
HINWEIS. Bei Anschluss eines Kabels an den Kanaleingang benötigen Sie
einen Impedanzanpassungsadapter, um die Kabelimpedanz (normalerweise
50 Ω, jedoch vom Kabel abhängig) an die Kanal-Eingangsimpedanz 1 MΩ
anzupassen.
2. Tektronix Versatile Probe Interface (TekVPI
Tastkopfunterteil auf den Kanalsteckverbinder, bis Sie ein Klickgeräusch des
Steckverbinders am Tastkopfunterteil hören. Zum Trennen der Verbindung
halten Sie die Taste am Tastkopfunterteil gedrückt, und ziehen Sie den
Tastkopf vom Steckverbinder ab.
®
TekVPI Tastköpfe stellen die Parameter des Oszilloskoptastkopfes wie z. B.
Art (Spannung, Strom) und Dämpfung (10X, 1X, X10 usw.) ein.
®
): Schieben Sie das
