28
Beschreibung des COMmander 2TSM analog-Moduls (nicht im Lieferumfang)
Für den Fall, dass nicht alle Klingeltaster-Eingänge in Verbindung mit
einer Türstation benötigt werden, können die Eingänge zum Alarmkon-
takt umkonfiguriert werden.
Als Alternative zu der vorhandenen internen Wartemusik, steht auf der
Platine eine Cinch-Buchse (Mono) zur Einspeisung von externer War-
temusik oder Textansagen zur Verfügung.
Der Pegel des dort eingespeisten NF-Signals kann mit einem Trimmer
auf der Platine eingestellt werden.
Über diese Buchse kann aber auch eine neue interne Wartemusik ein-
gespielt werden.
Verwendungsmöglichkeiten für die 12-V-Betriebs-
spannung
Die am COMmander 2TSM analog-Modul zur Verfügung stehende
12-V-Betriebsspannung ist mit ca. 100 mA pro Türstation belastbar.
Damit kann sie z. B. zur Ansteuerung der Türfreisprechsysteme (bei
Verwendung des TFS-Dialog 100, TFS-Dialog oder TFS-Dialog pro von
Auerswald) oder der Klingeltaster-Eingänge eingesetzt werden.
Soll die Betriebsspannung zur Ansteuerung des Türfreisprechsystems
verwendet werden, kann diese mithilfe der Steckbrücke auf den Relais-
kontakt TS12 (bzw. TS22 bei Türstation 2) geschaltet werden (siehe
Abb. 36). Soll die Betriebsspannung nicht zur Ansteuerung des
Türfreisprechsystems verwendet werden, muss die Steckbrücke ent-
fernt oder wie in Abb. 37 gesteckt werden.
Die 12-V-Betriebsspannung kann alternativ auch an der Anschluss-
klemme „+12Volt" abgegriffen werden.
Der Regler für den Lautstärkepegel der externen
Wartemusik
Mit dem auf der Platine vorhandenen Trimmer können Sie den Pegel
der in der danebenliegenden Cinch-Buchse eingespeisten Wartemusik
einstellen.

Die Anzeige-LEDs

Die sechs Leuchtdioden auf der Platine zeigen den Einschaltzustand
der sechs Relais.
LED leuchtet: Relais ist eingeschaltet
LED leuchtet nicht: Relais ist ausgeschaltet

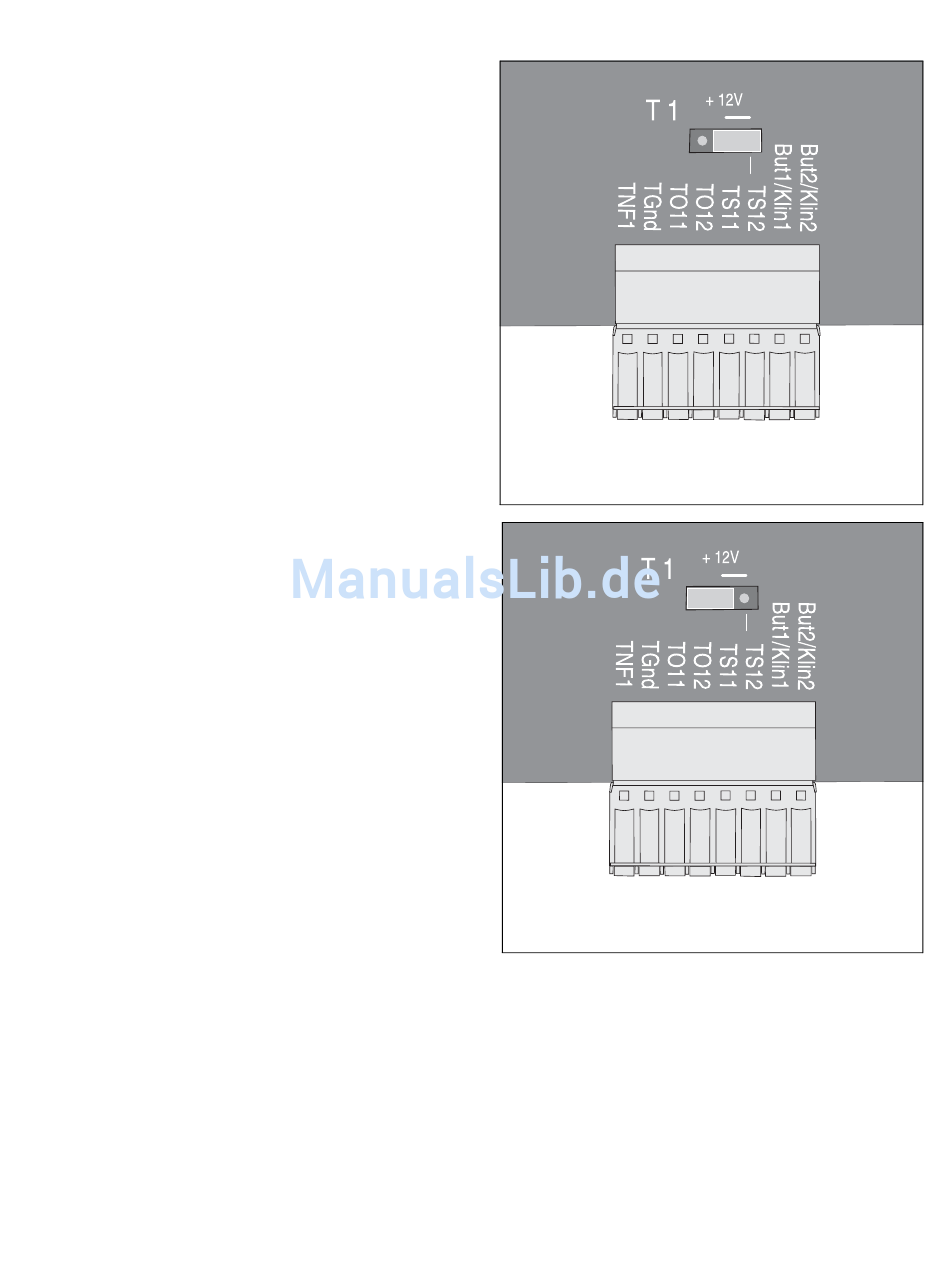

Abb. 36: Betriebsspannung aufgeschaltet
Abb. 37: Betriebsspannung abgeschaltet
