Anschluss einer Zweitklingel

Türöffner anschließen
Zum Schalten eines Türöffners für die erste Türstation benötigen Sie

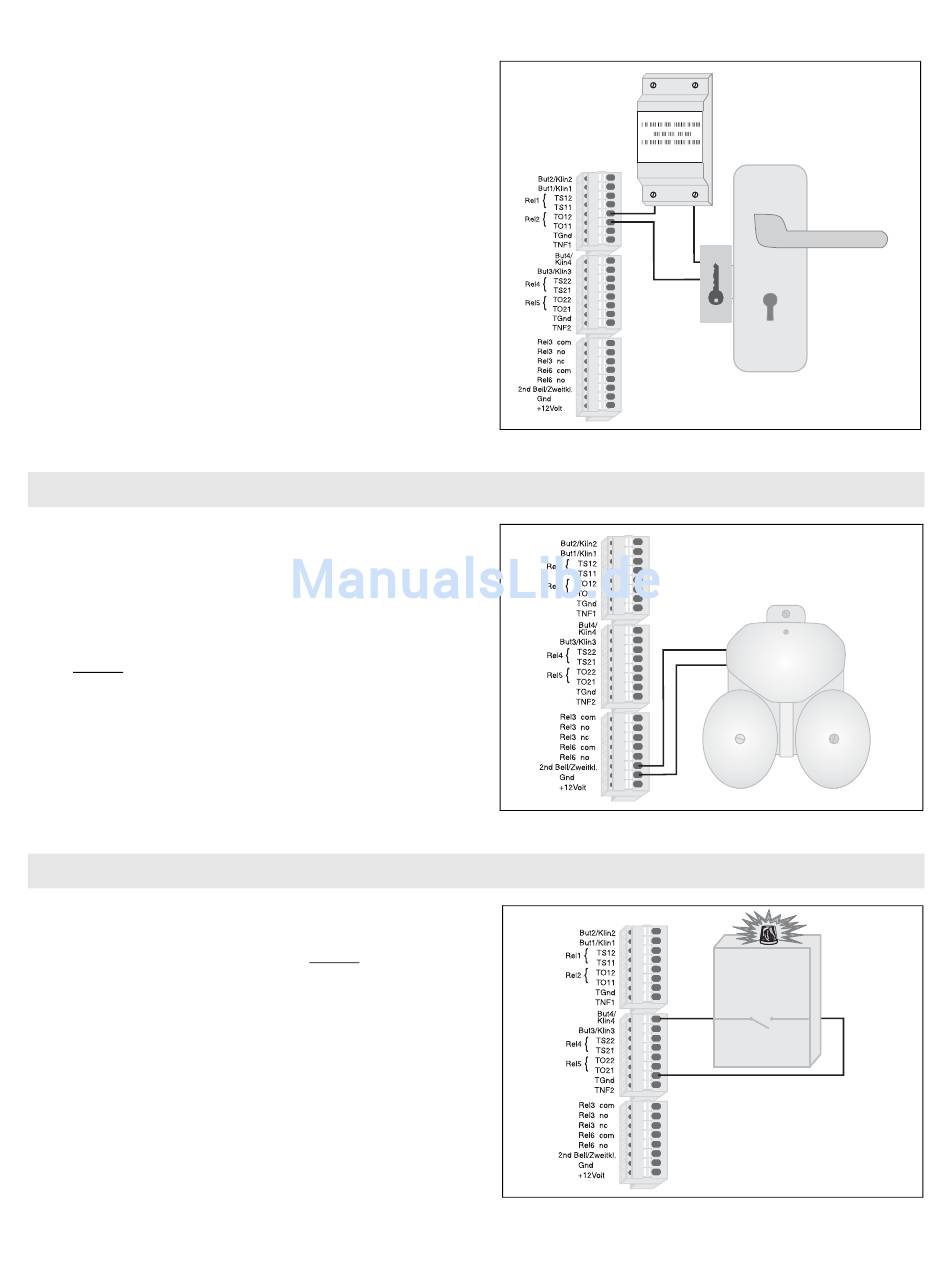

Abb. 41: Türöffner
das 2. Relais mit der Klemmenbezeichnung TO11/TO12 (Abb. 41).
Da die benötigte Schaltspannung nicht von der Tk-Anlage zur Verfü-
gung gestellt wird, ist die Verwendung eines externen Trafos erforder-
lich. Beachten Sie die Belastbarkeit der Relaiskontakte (50 V/1 A).
Anschluss einer Zweitklingel
Wenn der Betreiber der Tk-Anlage auch an Orten, an denen er seine
Telefone nicht hört, auf das Klingeln aufmerksam gemacht werden will,
Abb. 42: Zweitklingel
können Sie wie in Abb. 42 eine Zweitklingel an die Klemmen 2nd Bell/
Zweitkl. und GND anschließen.
Wie die Zweitklingel beschaffen sein muss, entnehmen Sie bitte dem
Kapitel COMmander 2TSM analog-Modul auf Seite 10. Eine herkömm-
liche Haustürklingel können Sie hier nicht anschließen.
Die Konfiguration der Zweitklingel erfolgt über das Konfigurationspro-
gramm COMset. Im Auslieferzustand ist die Zweitklingel ausgeschaltet.

Anschluss an eine Alarmanlage

Wenn Sie nicht alle Klingeleingänge für das Türklingeln benötigen, kön-
nen Sie die Klingeleingänge But1/Klin1 bis But4/Klin4 auch als Alarm-
eingänge nutzen. Um einen Alarmeingang zu erhalten, wird der Klingel-
eingang mit dem Konfigurationsprogramm COMset entsprechend
umkonfiguriert.
Ein Alarmeingang kann mit einem Alarmanlagen-Ausgang wie in Abb.
43 beschaltet werden. Näheres entnehmen Sie bitte dem Kapitel COM-
mander 2TSM analog-Modul auf Seite 10.
Abb. 43: Alarm
