12
Trennen der Gehäusekomponenten
Warnung:
Das Berühren der spannungsführenden Leiterbahnen
oder der Telefonanschlüsse kann Sie in Lebensgefahr
bringen. Auch an den einzelnen Modulen können während des
Betriebs gefährliche Klingelspannungen anliegen.
- Vor dem Trennen der beiden Gehäusekomponenten muss das
Gerät auf jeden Fall von der 230-V-Netzversorgung getrennt wer-
den.
Das Gehäuse besteht, abgesehen vom Deckel, aus zwei Komponen-
ten: dem hellgrauen Montagechassis und dem blauen Baugruppenträ-
ger. Um die Tk-Anlage an der Wand zu montieren, müssen Sie
zunächst die beiden Gehäusekomponenten voneinander trennen.

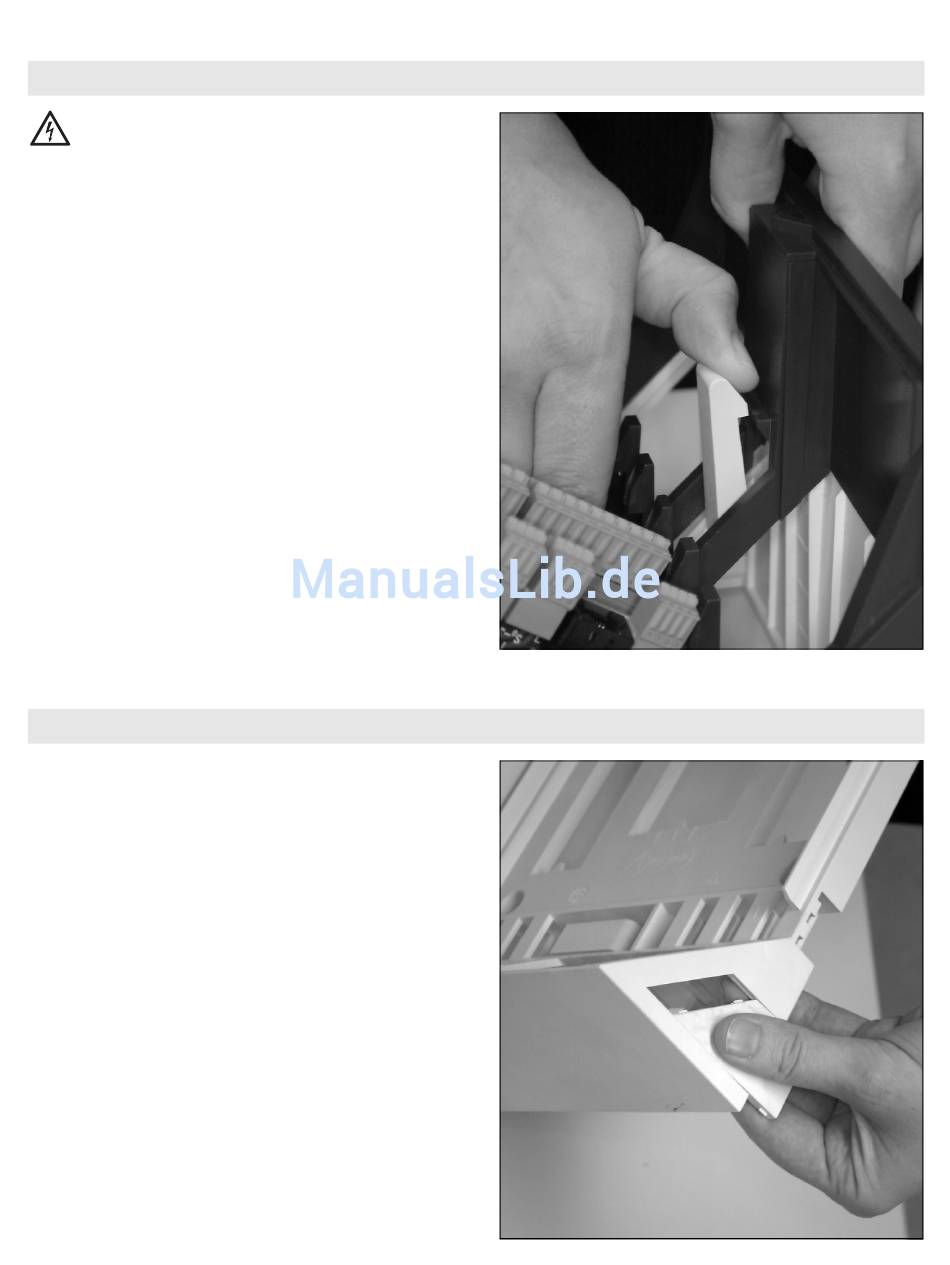

Lösen Sie, wie in Abb. 2 gezeigt, mit dem Daumen der einen Hand den
Riegel und ziehen Sie mit der anderen Hand den Baugruppenträger
schräg nach oben vom Montagechassis ab.
Bevor Sie das Montagechassis an der Wand befestigen, müssen Sie
die späteren Kabeldurchführungen vorbereiten. Je nachdem an wel-
cher Seite Sie die Kabel herausführen möchten, rechts oder links vom
Kabelraum, öffnen Sie die Kabeldurchführungen im Montagechassis
(Abb. 3). Soll die zweite Kabeldurchführung für die im Lieferumfang ent-
haltene V.24-Gehäusebuchse verwendet werden, öffnen Sie diese
Kabeldurchführung ebenfalls.
V.24-Gehäusebuchse einsetzen
Möchten Sie zum Anschluss des PC die im Lieferumfang enthaltene
V.24-Gehäusebuchse verwenden, schieben Sie die Kunststoffeinfas-
sung mit der Buchse (Kabel und 10-poliger Stecker nach innen) in eine
der beiden geöffneten Kabeldurchführungen. Je nachdem an welcher
Seite Sie die Buchse einsetzen möchten, muss eventuell zunächst die
Verschraubung gelöst und die Buchse andersherum eingebaut werden.
Trennen der Gehäusekomponenten
Kabeldurchführungen öffnen
Abb. 2: Baugruppenträger lösen
Abb. 3: Kabeldurchführungen öffnen
