Anlage um- oder aufrüsten
Warnung:
Das Berühren der spannungsführenden Leiterbahnen
oder der Telefonanschlüsse kann Sie in Lebensgefahr
bringen. Auch an den einzelnen Modulen können während des
Betriebs gefährliche Klingelspannungen anliegen.
- Vor dem Einstecken bzw. Herausziehen der Module muss das
Gerät auf jeden Fall von der 230-V-Netzversorgung getrennt und
danach ca. 10 Sekunden abgewartet werden.
Wichtig:
Einige Bauteile sind empfindlich gegen elektrostatische Aufla-
dungen und könnten durch diese zerstört werden.
- Leiten Sie elektrostatische Aufladungen von sich ab, bevor Sie die
Platine mit den Händen oder dem Werkzeug berühren. Dazu berührt
man einen möglichst geerdeten, metallischen Gegenstand, z. B. eine
Heizung oder das Gehäuse eines PCs.
Die Basisplatine des COMmander Basic verfügt über vier universelle
Modulsteckplätze (A bis D, im Grundausbau sind A und B belegt) für fol-
gende Module:
das COMmander 4S -Modul (im Grundausbau auf Steckplatz A).
0
das COMmander 8a/b-Modul (im Grundausbau auf Steckplatz B).
Außerdem steht ein Modulsteckplatz E zur Verfügung für:
das COMmander 2TSM analog-Modul (analoges Tür-, Schalt- und
Musikmodul)
Folgende Grenzwerte müssen beim Aufrüsten mit weiteren Modulen
beachtet werden:
Maximal 4 externe S -Ports können verwaltet werden.
0
Maximal 32 interne Teilnehmer können verwaltet werden. Jedes
angeschlossene Telefon, Fax usw. zählt als interner Teilnehmer.
Maximal 3 COMmander 8a/b-Module (also maximal 24 analoge
Teilnehmer) sind einsteckbar. Der 4. universelle Modulsteckplatz
wird für ein COMmander 4S

Modul herausziehen

Drücken Sie die untere Platinenverriegelung etwas nach unten in Rich-
tung des Kabelraums und ziehen Sie gleichzeitig mit der anderen Hand
das Modul senkrecht zur Basisplatine heraus
darauf, dass Sie das Modul am Rand mittig zum Steckverbinder fassen.

Modul einstecken

Führen Sie das Modul zwischen den beiden Platinenverriegelungen ein
und drücken Sie es senkrecht zur Basisplatine herunter, bis es sicher
einrastet (Abb. 7).
Achten Sie vor dem Wiedereinstecken darauf, an den einzelnen Modu-
len die nötigen Einstellungen vorzunehmen. Dies gilt in erster Linie für
die Abschlusswiderstände und das Schalten der S
extern) am COMmander 4S -Modul
0
mander 4S0-Moduls auf Seite
Anlage um- oder aufrüsten
-Modul benötigt.
0
(Abb. 6). Achten Sie
-Ports (intern/
0
(Kapitel Beschreibung des COM-
17).

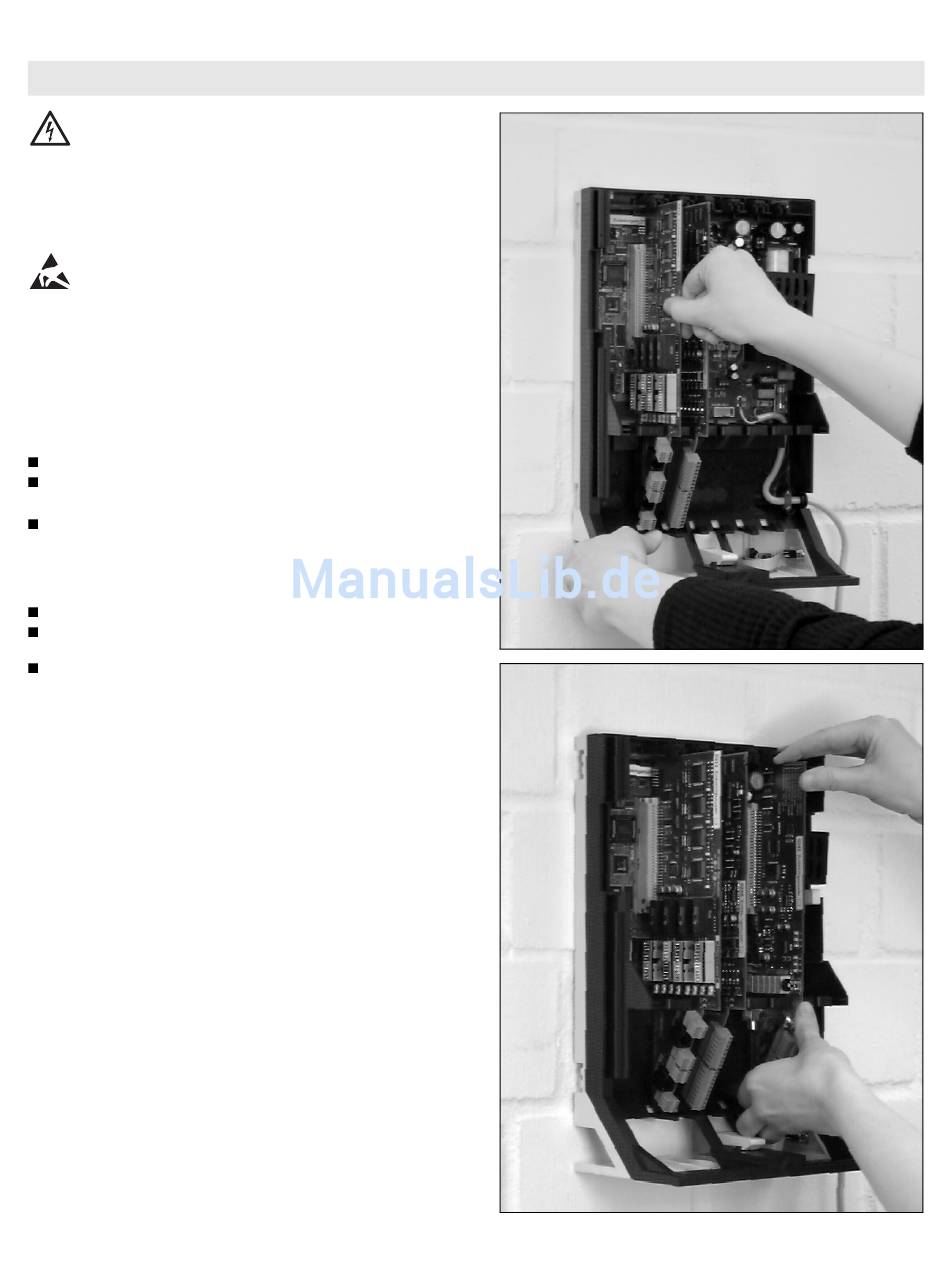

Abb. 6: Modul herausziehen
Abb. 7: Modul einstecken
