Türstation anschließen zum Türsprechen und Türöffnen per Telefon
Das COMmander 2TSM analog-Modul erlaubt den Anschluss bzw. die
Ansteuerung von zwei Türstationen, bestehend aus jeweils einem
Türfreisprechsystem (z. B. TFS-Dialog 100, TFS-Dialog oder TFS-
Dialog pro von Auerswald), einem Türöffner und zwei Klingeltastern.
Damit ermöglicht es das Türklingeln an allen internen Teilnehmern,
sowie das Türsprechen und Türöffnen von allen internen Teilnehmern
aus.
Wenn Sie anstelle eines Türfreisprechsystems von Auerswald Tür-
freisprechsysteme anderer Hersteller anschließen möchten, muss die
Sprachübertragung dieser Systeme in Zweidrahttechnik nach FTZ-123-
D12-0 arbeiten (eine Signalleitung und eine Masseverbindung).
Arbeitet das anzuschließende Türfreisprechsystem dagegen mit Vier-
drahttechnik (je Sprechrichtung zwei Leitungen), müssen Sie einen
Umsetzer (z. B. TSA-500 von Auerswald) von Zwei- auf Vierdrahtlei-
tung zwischenschalten.
Über die Auerswald Mega Disk und die Homepage von Auerswald kön-
nen Sie Schaltpläne für die Anschaltung verschiedener Türfreisprech-
systeme an die Tk-Anlage beziehen.
Türfreisprechsystem anschließen
Zum Schalten der Betriebsspannung eines Türfreisprechsystems TFS-
Dialog 100, TFS-Dialog oder TFS-Dialog pro für die erste Türstation
benötigen Sie das 1. Relais mit der Klemmenbezeichnung TS11/TS12
(Abb. 38).
Eine 12-V-Betriebsspannung
2TSM analog-Modul ebenfalls zur Verfügung. Diese muss durch die
Steckbrücke mit der Klemme TS12 verbunden werden. Die Sprach-
übertragung erfolgt über eine Zweidrahtleitung an TNF1 und TGND.

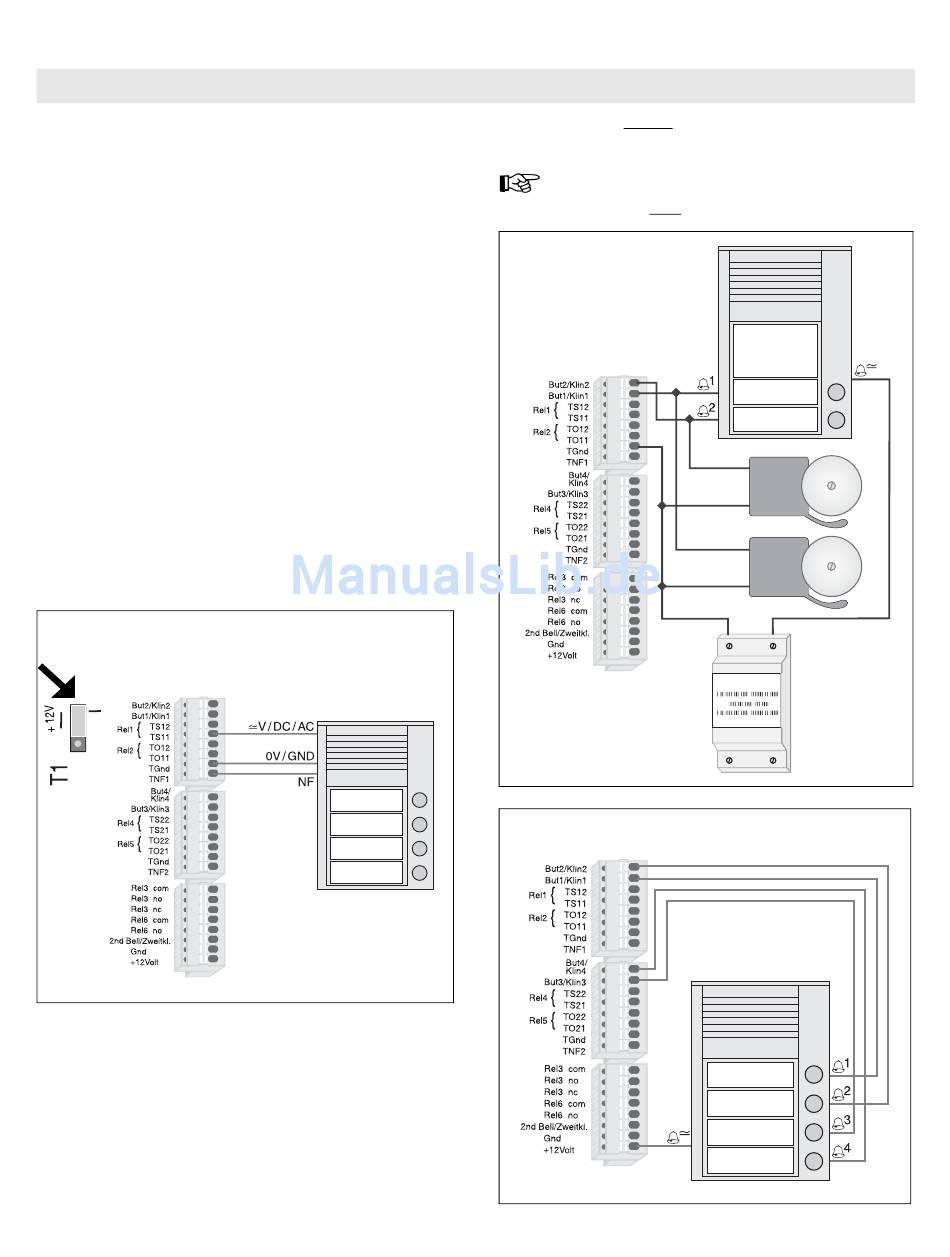

Abb. 38: Türfreisprechsystem
Klingeltaster anschließen
Bei einer bereits bestehenden Hausverdrahtung mit Klingeltrafo und
Haustürklingeln können die Klingeleingänge But1/Klin1 bis But4/Klin4
der Tk-Anlage wie in Abb. 39 in die Verdrahtung integriert werden. Der
verwendete Klingeltrafo muss zu diesem Zweck eine Spannung von
5-15 VAC/DC zur Verfügung stellen.
Ist kein geeigneter Klingeltrafo vorhanden, kann zur Einspeisung der
Klingelsignale auch die 12-V-Betriebsspannung (+ 12 Volt) der
Tk-Anlage jeweils über einen Klingeltaster an die Klingeleingänge
angelegt werden (Abb. 40). Werden die Klingeleingänge mit dem Kon-
steht Ihnen am COMmander
Das Türmodul: Beschreibung und Anschlusshinweise
figurationsprogramm COMset entsprechend konfiguriert, kann statt des
12-V-Ausgangs (High-Pegel) auch GND (Low-Pegel) angeschlossen
werden.
Aufgrund der beim TFS-Dialog 100 verwendeten Klingeltaster-
elektronik ist an diesem Türfreisprechsystem die Verwendung
des Low-Pegels nicht möglich.
Abb. 39: Klingeltaster
und Haustürklingel
Abb. 40: Klingeltaster
