Anschluss über die serielle Schnittstelle (V.24)
Die serielle Schnittstelle der Tk-Anlage kann entweder mit der seriellen
Schnittstelle eines PCs (COM 1 bis 4) oder eines seriellen Druckers (für
den Fall, dass der Betreiber der Tk-Anlage sich die Gebühren- und
Gesprächsdaten direkt ausdrucken lassen möchte) verbunden werden.
Steht das Gerät nicht in unmittelbarer Nähe der Tk-Anlage, empfiehlt es
sich, die entsprechenden Leitungen fest zu verlegen. Für lange Über-
tragungswege (ab ca. 2 m) sollten Sie nach Möglichkeit ein geschirm-
tes, zweiadriges Kabel verwenden (z. B. LIYCY 2 x 0,3 mm). Entfer-
nungen über 10 m können aber auch bei einem geschirmten Kabel
Probleme bereiten. Eine Funktionsgarantie kann hier nicht gegeben
werden, da die Verlegung des Kabels und die Beschaffenheit der Rech-
nerschnittstelle starken Einfluss haben kann.
Für den rechner- bzw. druckerseitigen Anschluss benötigen Sie eine 9-
oder 25-polige D-Sub-Buchse (siehe PC/Drucker).
Auf der Seite der Tk-Anlage gibt es zwei Möglichkeiten für den
Anschluss:
In die Kabeldurchführung kann eine 9-polige D-Sub-Buchse einge-
baut werden (siehe Kapitel V.24-Gehäusebuchse einsetzen auf
Seite 12). Mitgeliefert wird die D-Sub-Buchse, per Kabel verbunden
mit einem 10-poligen Stecker, der in die 10-polige Buchse (Punkt
in Abb. 49) auf der Basisplatine gesteckt wird. Hier können Sie nun
ein Kabel mit D-Sub-Buchsen an beiden Enden anschließen (im
Lieferumfang).
Auf der Basisplatine steht ein abziehbarer Klemmenblock mit drei
Schraubklemmen (Punkt
handel sind hierfür vorgefertigte Kabel mit 9- oder 25-poliger
D-Sub-Buchse (Zubehör von Auerswald) erhältlich.
Möchten Sie ein solches Kabel selbst herstellen, verwenden Sie
möglichst ein zweiadriges,
LIYCY 2 x 0,3 mm). Den geflochtenen Schirm dieser Leitung ver-
wenden Sie für die Klemme mit der Bezeichnung PC-GND, die bei-
den Innenleiter für RXD und TXD. Das rechnerseitige Ende der
Leitung ist je nach Rechneranschluss mit einer 9- oder 25-poligen
D-Sub-Buchse wie in Abb. 49

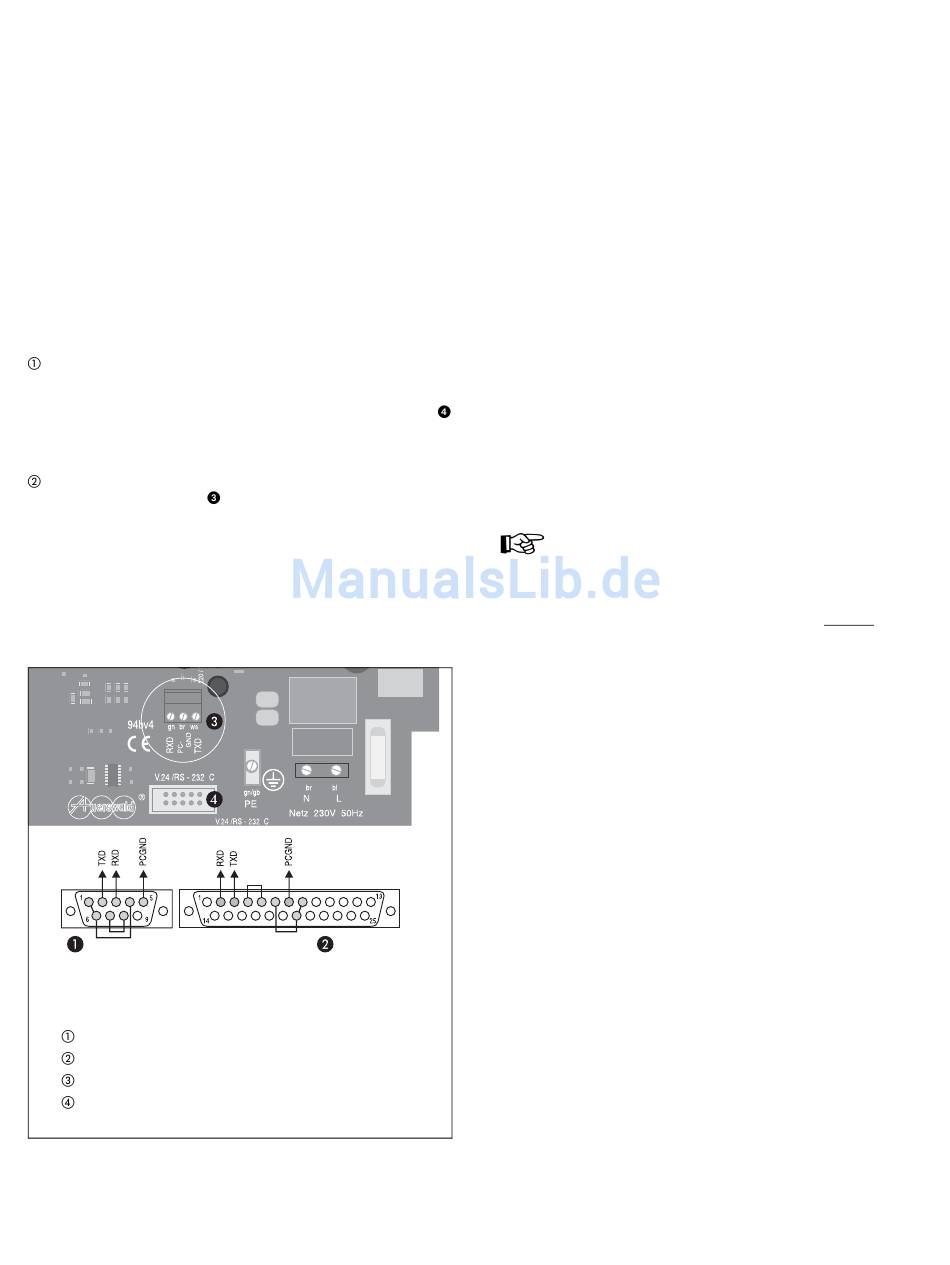

Abb. 49: Kabel für serielle Schnittstelle
9-polige D-SUB-Buchse (Sicht auf die Lötanschlüsse).
25-polige D-SUB-Buchse (Sicht auf die Lötanschlüsse).
Klemmenblock (abziehbar) mit 3 Schraubklemmen.
10-polige Buchse zum Anschluss der Gehäusebuchse.
in Abb. 49) zur Verfügung. Im Fach-
geschirmtes Kabel
zu versehen.
Anschluss über eine ISDN-PC-Karte (Schnittstelle
CAPI 2.0)
Sie können über eine ISDN-PC-Karte eine Verbindung zwischen PC
und einem internem S
Karte als internen Teilnehmer betreiben. Dazu benötigen Sie eine
CAPI 2.0-fähige ISDN-PC-Karte. Informieren Sie sich beim Hersteller
der ISDN-PC-Karte, ob diese CAPI 2.0 unterstützt.
Sollten Sie Probleme mit der ISDN-PC-Karte haben, lesen Sie bitte die
Dokumentation des Herstellers. Besorgen Sie sich immer die aktuellen
Treiber mit CAPI 2.0-Unterstützung. Die Hersteller bieten Ihnen oft die
Möglichkeit, neue Treiber über das Internet oder eine eigene Mailbox
herunterzuladen.
Installieren Sie die ISDN-PC-Karte im PC und schließen Sie sie an
einen internen S
Kapitel Anschluss der ISDN-Geräte am internen S0-Port auf Seite
Sorgen Sie für einwandfreie Kabelverbindungen. Sollte die Kommuni-
kation mit der Telefonanlage während eines laufenden Transfers Prob-
leme bereiten, so können fehlerhafte Kabelverbindungen die Ursache
sein.
Anschluss über ein Systemtelefon COMfort 1200
oder 2000
Der Anschluss des COMfort 1200 bzw. 2000 an einen PC ist im Hand-
buch des Telefons beschrieben. Für die Installation der benötigten Trei-
ber ziehen Sie bitte ebenfalls das Handbuch des Telefons zu Rate (bzw.
das dem COMfort 2000 beiliegende CAPI/TAPI-Handbuch).
Nach dem ersten Einschalten ist die Konfiguration der
Tk-Anlage über CAPI (ISDN-PC-Karte bzw. COMfort 2000)
(z. B.
einmalig möglich. Für weiteres Konfigurieren muss auf dem
betreffenden S -Port eine ISDN-PC-Karte als interner Teilnehmer ein-
0
gerichtet sein. (Für den Fall, dass die verwendete ISDN-PC-Karte keine
MSN übermittelt, sollte per Konfigurationsprogramm COMset für den
betreffenden S -Port ein Teilnehmer als „ISDN-PC-Karte" eingerichtet
0
werden. Die Tk-Anlage benutzt dann automatisch diesen Teilnehmer.)
Am entsprechenden S
Auslieferzustand ist das Programmieren an jedem S
-Port der Tk-Anlage schaffen, also die ISDN-PC-
0
-Port an (Abb. 48). Näheres dazu erfahren Sie im
0
-Port muss das Programmieren erlaubt sein. Im
0
19).
-Port erlaubt.
0
