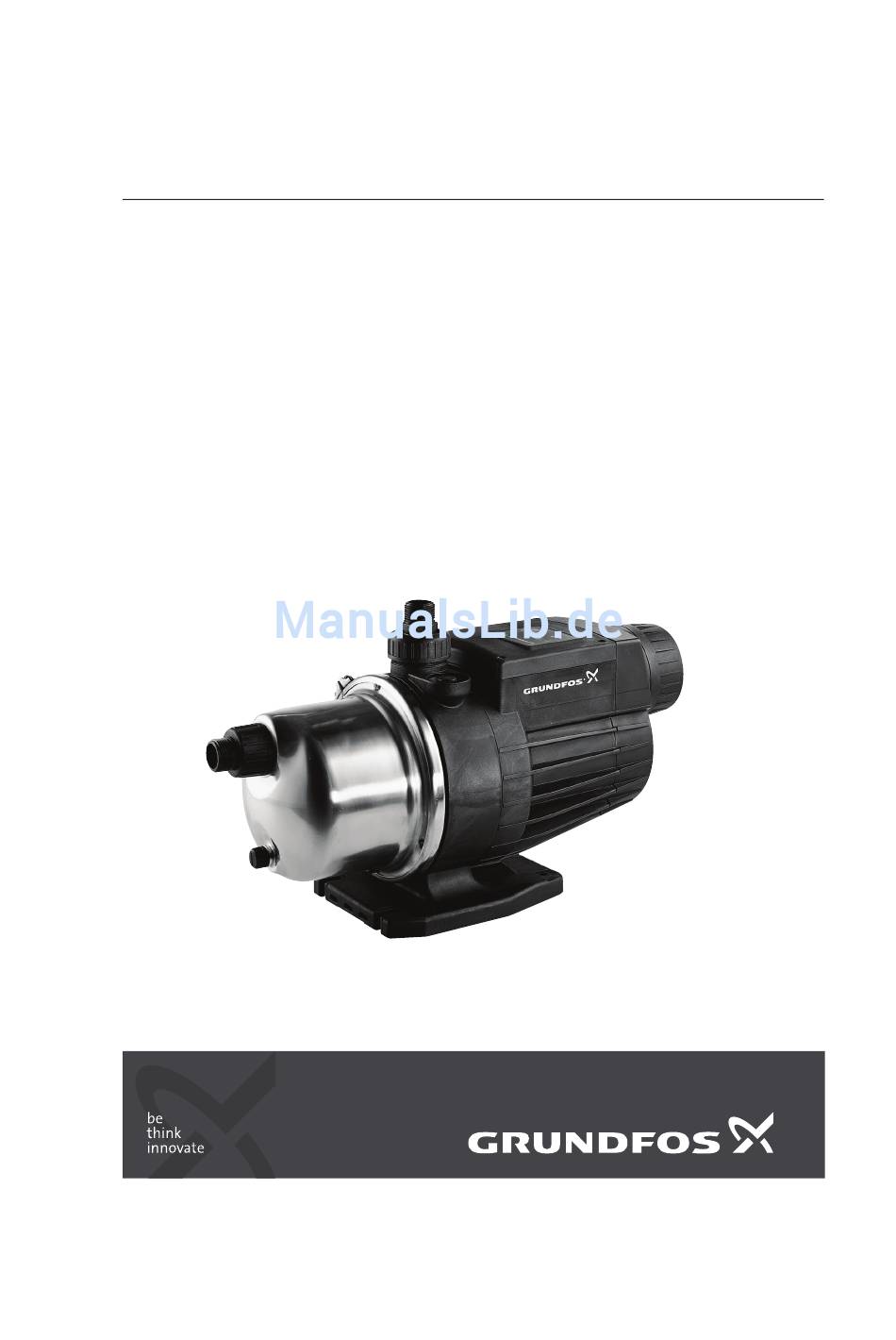

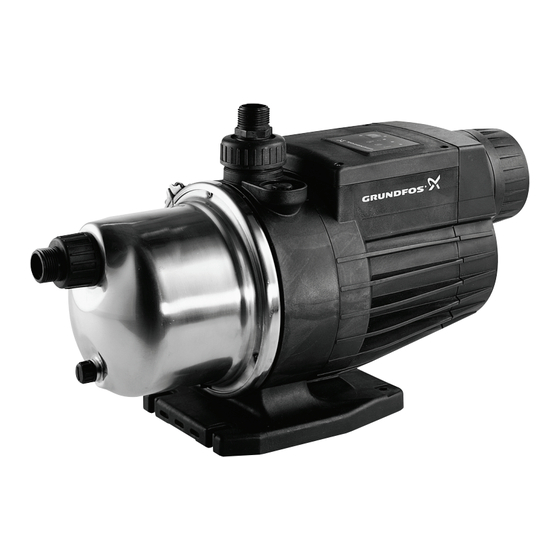

- Seite 1 GRUNDFOS ANLEITUNG Montage- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Deutsch (DE) Montage- und Betriebsanleitung 1. Sicherheitshinweise Übersetzung des englischen Originaldokuments. INHALTSVERZEICHNIS Warnung Die Benutzung dieses Produktes erfor- Seite dert Erfahrung und Wissen über das Sicherheitshinweise Produkt. 1.1 Allgemeines Personen, die in ihren körperlichen, 1.2 Kennzeichnung von Hinweisen geistigen oder sensorischen Fähigkei- 1.3 Personalqualifikation und -schulung ten eingeschränkt sind, dürfen dieses 1.4 Gefahren bei Nichtbeachtung der Sicher-... -
Seite 3: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung der 1.9 Unzulässige Betriebsweisen Sicherheitshinweise Die Betriebssicherheit der gelieferten Pumpen ist nur bei bestimmungsgemäßer Verwendung entspre- Die Nichtbeachtung der Sicherheitshinweise kann chend Abschnitt "Verwendungszweck" der Montage- sowohl eine Gefährdung für Personen als auch für und Betriebsanleitung gewährleistet. Die in den tech- die Umwelt und Anlage zur Folge haben. -
Seite 4: Typenschlüssel
3.2 Typenschlüssel Beispiel -35 A -O -A BVBP Baureihe Nennförderstrom [m Förderhöhe [m] Code für die Pumpenausführung A: Standardausführung Code für den Rohrleitungsanschluss Code für die Werkstoffausführung A: Standardausführung Code für die Gleitringdichtung 3.3 MQ-Pumpe Bedienfeld Druckbehälter Druckstutzen Einfüllstopfen Saugstutzen Stopfen Entleerungs- stopfen... -
Seite 5: Technische Daten
5. Technische Daten 5.1 Betriebsbedingungen MQ 3-25 MQ 3-35 MQ 3-45 Max. Förderdruck [bar] Max. zul. Betriebsdruck [bar] Max. Saughöhe [m], siehe Seite 13 Min. zul. Umgebungstemperatur [°C] Max. zul. Umgebungstemperatur [°C] Min. zul. Medientemperatur [°C] Max. zul. Medientemperatur [°C]... -
Seite 6: Funktionen
6. Funktionen 6.1 Bedienfeld Die MQ-Pumpe wird ausschließlich über das Bedien- feld bedient. Siehe Abb. 2. Die Pumpe wird über das Bedienfeld ein- und ausgeschaltet. Die Pumpeneinstellungen und der Betriebsstatus werden über Meldeleuchten angezeigt. Abb. 2 Bedienfeld Die Funktionen des Bedienfelds werden in der nachfolgenden Tabelle beschrieben: Abbildung Beschreibung Meldeleuchte (rot):... -
Seite 7: Pumpenabschaltung
Abbildung Beschreibung Meldeleuchte "Auto reset" (grün): Diese Funktion ist werkseitig eingestellt (gilt nicht für Ausführun- gen für den australischen Markt). • Leuchtet diese Meldeleuchte, ist die Funktion "Automatisches Zurücksetzen von Alarmmeldungen" aktiviert. Nach einem Alarm/einer Störung unternimmt die Pumpe alle 30 Minuten über einen Zeitraum von 24 Stunden automatisch einen Neu- startversuch. -
Seite 8: Aufstellung Und Anschluss
7. Aufstellung und Anschluss 7.1 Aufstellen der Pumpe Die Pumpe ist unempfindlich gegenüber Sonnen- einstrahlung und kann sowohl in Gebäuden als auch im Freien aufgestellt werden. Bei einer Aufstellung im Freien wird empfohlen, die Pumpe durch eine geeignete Abdeckung vor Witterungseinflüssen zu schützen. -
Seite 9: Elektrischer Anschluss
Die Pumpe besitzt ein integriertes Rückschlagventil, das ein Zurückfließen des Mediums beim Angießen und während des Betriebs verhindert. Anlagen mit langen Saugleitungen: Im Lieferumfang der Pumpe ist ein Rückschlagventil enthalten. Es wird empfohlen, das Rückschlagventil im Saugstutzen der Pumpe zu installieren. Wird die Pumpe an lange Rohrleitungen ange- schlossen, sind die Rohrleitungen auf beiden Seiten der Pumpe ausreichend zu haltern, um zu verhin-... -
Seite 10: Inbetriebnahme
Bei Frostgefahr ist die Pumpe über die Ablassboh- Wird Grundfos mit der Instandsetzung einer solchen rung vollständig zu entleeren. Dazu ist die Überwurf- Pumpe beauftragt, sind Grundfos vor dem Versand mutter an der Druckleitung zu lösen. Siehe Abb. 11. -
Seite 11: Störungsübersicht
Rückschlagventil defekt oder Rohrleitung tet ein, obwohl undicht bzw. beschädigt. Das Rückschlagventil oder die kein Wasser ent- Rohrleitung reparieren. nommen wird. Schaltet die Pumpe nach Beheben der Störung nicht ein, wenden Sie sich bitte an den Pumpenlieferanten oder an Grundfos. -
Seite 12: Entsorgung
11. Entsorgung Dieses Produkt sowie Teile davon müssen umwelt- gerecht entsorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werk- statt. Technische Änderungen vorbehalten. -
Seite 13: Suction Pipe
Anhang Dimensions 4 x ø10 Suction lift/suction pipe Suction pipe... -
Seite 14: Exploded View
Exploded view... -
Seite 15: Konformitätserklärung
