Inbetriebnahme

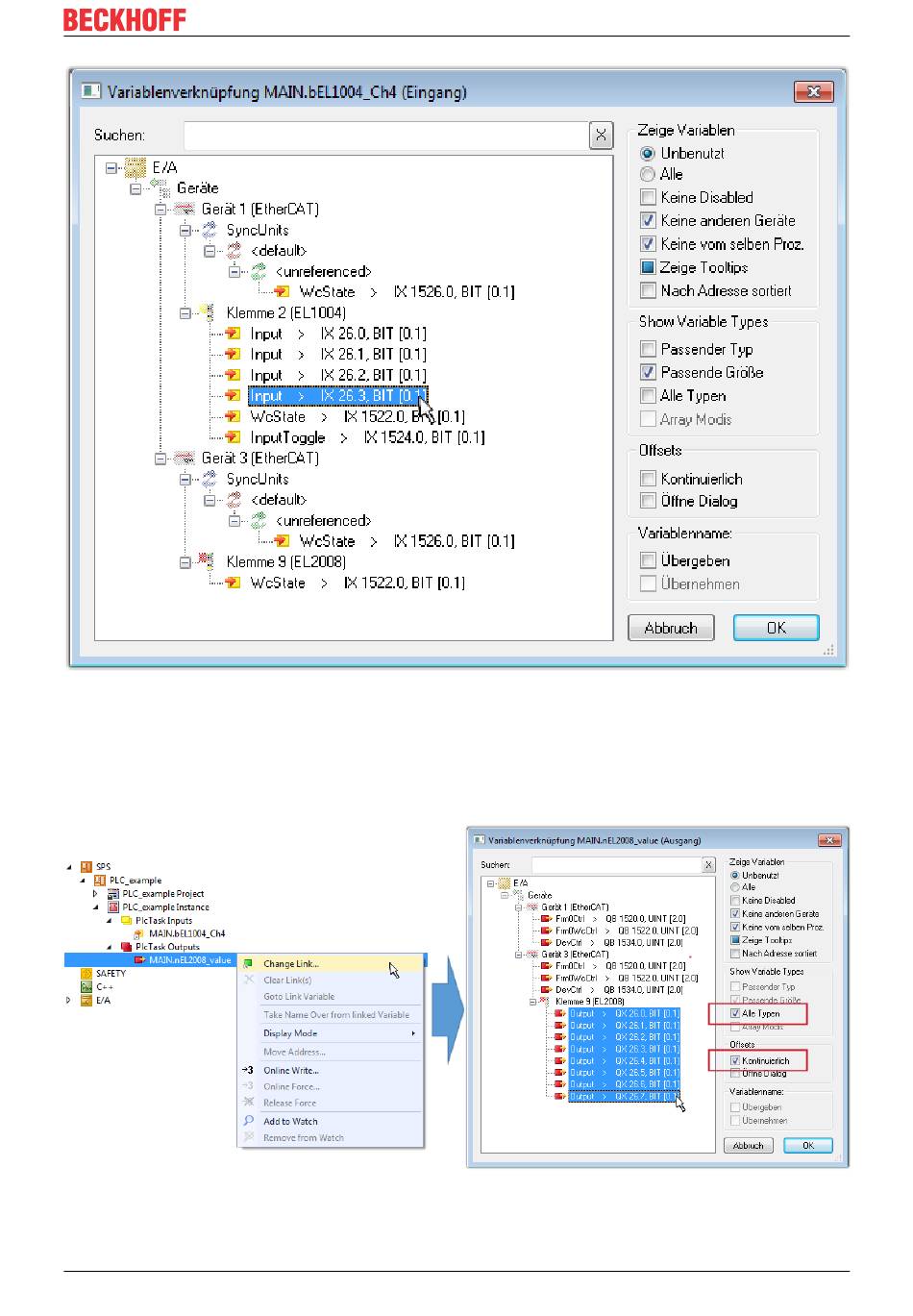

Abb. 69: Auswahl des PDO vom Typ BOOL
Entsprechend der Standarteinstellungen stehen nur bestimmte PDO Objekte zur Auswahl zur Verfügung. In
diesem Beispiel wird von der Klemme EL1004 der Eingang von Kanal 4 zur Verknüpfung ausgewählt. Im
Gegensatz hierzu muss für das Erstellen der Verknüpfung der Ausgangsvariablen die Checkbox „Alle
Typen" aktiviert werden, um in diesem Fall eine Byte-Variable einen Satz von acht separaten Ausgangsbits
zuzuordnen. Die folgende Abbildung zeigt den gesamten Vorgang:
Abb. 70: Auswahl von mehreren PDO gleichzeitig: Aktivierung von "Kontinuierlich" und „Alle Typen"
