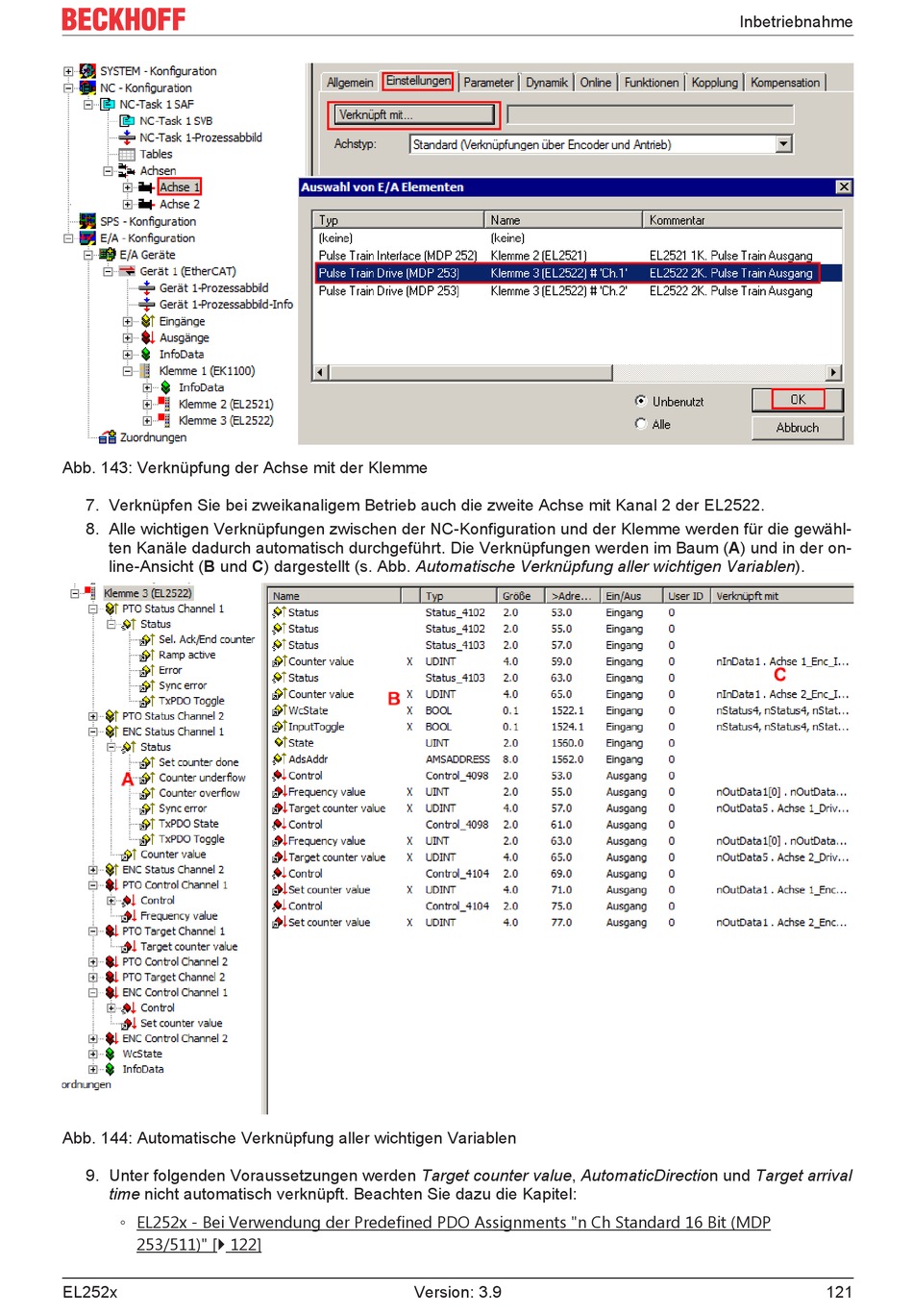

Abb. 143: Verknüpfung der Achse mit der Klemme
7. Verknüpfen Sie bei zweikanaligem Betrieb auch die zweite Achse mit Kanal 2 der EL2522.
8. Alle wichtigen Verknüpfungen zwischen der NC-Konfiguration und der Klemme werden für die gewähl-
ten Kanäle dadurch automatisch durchgeführt. Die Verknüpfungen werden im Baum (A) und in der on-
line-Ansicht (B und C) dargestellt (s. Abb. Automatische Verknüpfung aller wichtigen Variablen).
Abb. 144: Automatische Verknüpfung aller wichtigen Variablen
9. Unter folgenden Voraussetzungen werden Target counter value, AutomaticDirection und Target arrival
time nicht automatisch verknüpft. Beachten Sie dazu die Kapitel:
◦ EL252x - Bei Verwendung der Predefined PDO Assignments "n Ch Standard 16 Bit (MDP
253/511)" [} 122]
