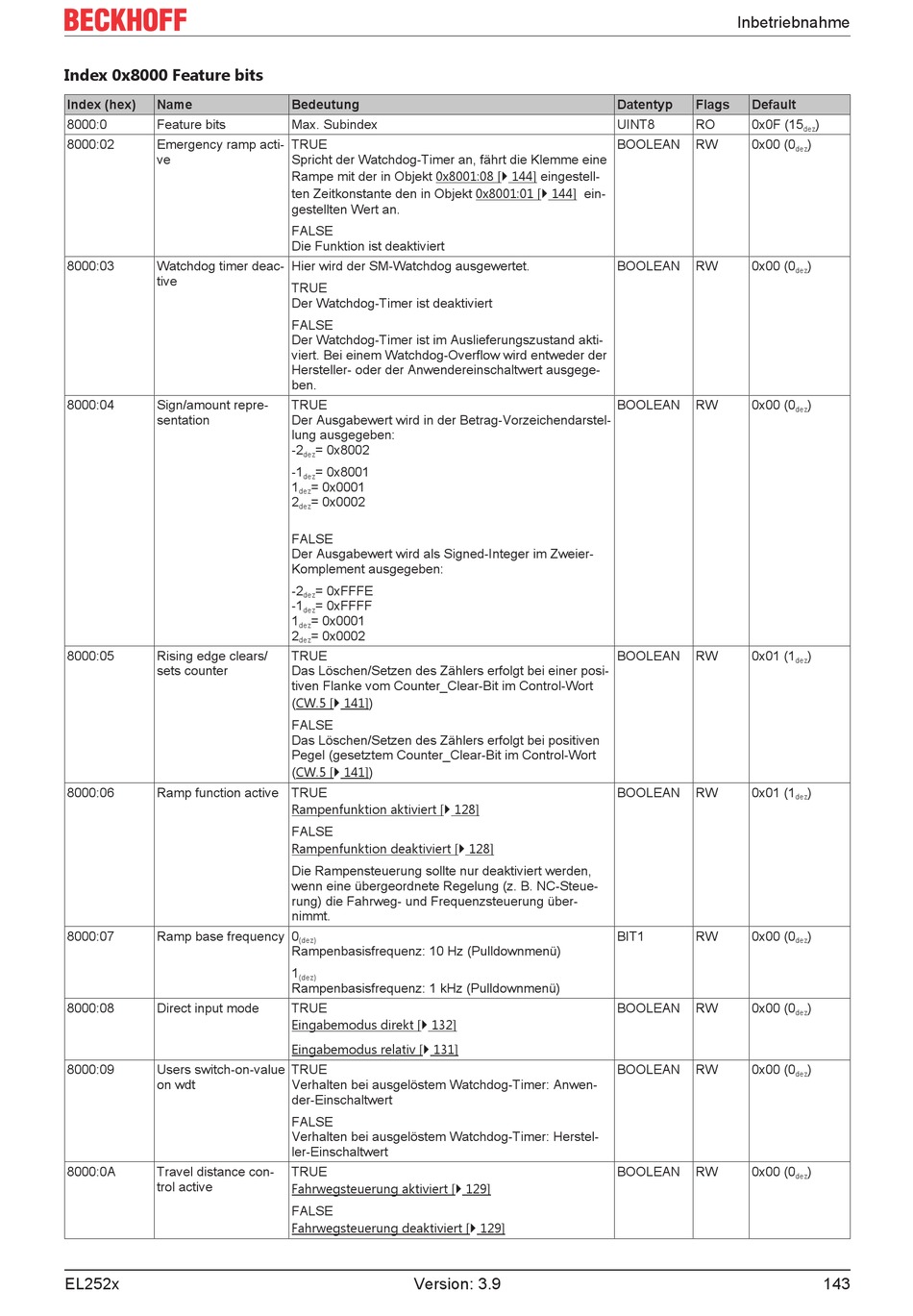

Index 0x8000 Feature bits
Index (hex) Name
8000:0 Feature bits
8000:02 Emergency ramp acti-
ve
8000:03 Watchdog timer deac-
tive
8000:04 Sign/amount repre-
sentation
8000:05 Rising edge clears/
sets counter
8000:06 Ramp function active TRUE
8000:07 Ramp base frequency 0
8000:08 Direct input mode
8000:09 Users switch-on-value
on wdt
8000:0A Travel distance con-
trol active
EL252x
Bedeutung
Max. Subindex
TRUE
Spricht der Watchdog-Timer an, fährt die Klemme eine
Rampe mit der in Objekt 0x8001:08 [} 144] eingestell-
ten Zeitkonstante den in Objekt 0x8001:01 [} 144] ein-
gestellten Wert an.
FALSE
Die Funktion ist deaktiviert
Hier wird der SM-Watchdog ausgewertet.
TRUE
Der Watchdog-Timer ist deaktiviert
FALSE
Der Watchdog-Timer ist im Auslieferungszustand akti-
viert. Bei einem Watchdog-Overflow wird entweder der
Hersteller- oder der Anwendereinschaltwert ausgege-
ben.
TRUE
Der Ausgabewert wird in der Betrag-Vorzeichendarstel-
lung ausgegeben:
-2 = 0x8002
dez
-1 = 0x8001
dez
1 = 0x0001
dez
2 = 0x0002
dez
FALSE
Der Ausgabewert wird als Signed-Integer im Zweier-
Komplement ausgegeben:
-2 = 0xFFFE
dez
-1 = 0xFFFF
dez
1 = 0x0001
dez
2 = 0x0002
dez
TRUE
Das Löschen/Setzen des Zählers erfolgt bei einer posi-
tiven Flanke vom Counter_Clear-Bit im Control-Wort
(CW.5 [} 141])
FALSE
Das Löschen/Setzen des Zählers erfolgt bei positiven
Pegel (gesetztem Counter_Clear-Bit im Control-Wort
(CW.5 [} 141])
Rampenfunktion aktiviert [} 128]
FALSE
Rampenfunktion deaktiviert [} 128]
Die Rampensteuerung sollte nur deaktiviert werden,
wenn eine übergeordnete Regelung (z. B. NC-Steue-
rung) die Fahrweg- und Frequenzsteuerung über-
nimmt.
(dez)
Rampenbasisfrequenz: 10 Hz (Pulldownmenü)
1
(dez)
Rampenbasisfrequenz: 1 kHz (Pulldownmenü)
TRUE
Eingabemodus direkt [} 132]
Eingabemodus relativ [} 131]
TRUE
Verhalten bei ausgelöstem Watchdog-Timer: Anwen-
der-Einschaltwert
FALSE
Verhalten bei ausgelöstem Watchdog-Timer: Herstel-
ler-Einschaltwert
TRUE
Fahrwegsteuerung aktiviert [} 129]
FALSE
Fahrwegsteuerung deaktiviert [} 129]
Version: 3.9
Inbetriebnahme
Datentyp Flags Default
UINT8 RO 0x0F (15
BOOLEAN RW 0x00 (0
BOOLEAN RW 0x00 (0
BOOLEAN RW 0x00 (0
BOOLEAN RW 0x01 (1
BOOLEAN RW 0x01 (1
BIT1 RW 0x00 (0
BOOLEAN RW 0x00 (0
BOOLEAN RW 0x00 (0
BOOLEAN RW 0x00 (0
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
)
dez
